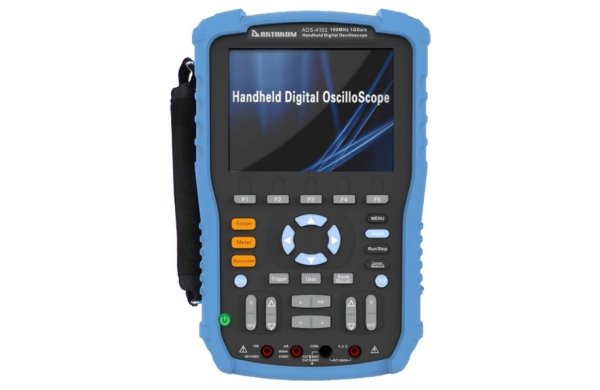

Осциллограф цифровой АКТАКОМ ADS-4102

Осциллограф цифровой АКТАКОМ ADS-4102


• 32 автоизмерения
• Курсорные измерения
• Запуск: фронт, импульс, видео, ск.нарастания, поочередный, матем. и БПФ, построение трендов: 800 кБ (осциллограф), 1,6 МБ (мультиметр)
• Встр.частотомер. встроенный мультиметр: измерение напряжения (AC,DC), тока (AC,DC), сопротивления, емкости, прозвонка цепи, проверка диодов.
• USB Device
• USB Host
• Аккумуляторное питание


Нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала. Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s). Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).



Нормальное отображение при развертке 10 мс/дел:


На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.
