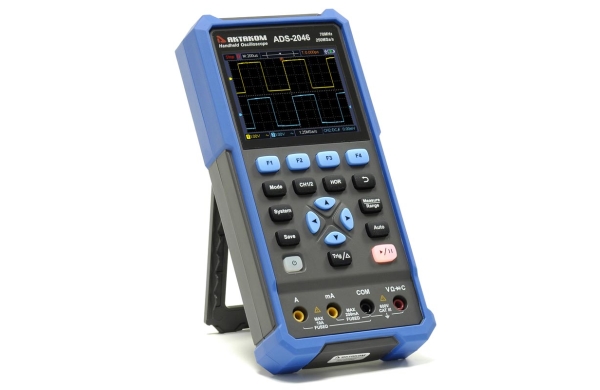

Портативный прибор ADS-2046 сочетает в одном корпусе 2 измерительных устройства: двухканальный цифровой осциллограф и 4 1/2 - разрядный TrueRMS мультиметр. Прибор выполнен в компактном корпусе, имеет питание от двух литий-ионных аккумуляторов с возможностью работы до 6 часов, которые могут заряжаться через USB-интерфейс.
Благодаря компактным размерам, высокой функциональности, широким измерительным функциям и доступной цене ADS-2046 может быть полезен организациям с небольшим бюджетом, специалистам, работающим в "полевых" условиях и на выездных работах, в сервисных центрах, и в работах при ограниченном рабочем пространстве. Также комбинированный осциллограф ADS-2046 рекомендован для использования в образовательных и обучающих целях.
Технические характеристики
| Параметр | Значение | ||
| ОСЦИЛЛОГРАФ | |||
| Полоса пропускания | 70 MГц | ||
| Количество каналов | 2 | ||
| Скорость захвата осциллограмм | 10000 осц/сек | ||
| Регистрация | |||
| Режим | Обычный, пиковый детектор | ||
| Максимальная дискретизация | 250 Mвыб/сек (125 Мвыбсек - 2 канала) | ||
| Вход | |||
| Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | 1 MОм±2% в параллель 16 пФ±10 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1) | ||
| Ограничение полосы пропускания | 20 МГц | ||
| Параметры горизонтальной системы | |||
| Глубина записи | 8 К (4 К -каждый канал) | ||
| Диапазон частоты выборки | 0.25 Выб/сек ~ 250 Mвыб/сек (один канал), 0.25 Выб/сек ~ 125 Mвыб/сек (два канала) |
||
| Интерполяция | (sin x)/x | ||
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | ||
| Погрешность временной базы | ±100 ppm | ||
| Режим | Y-T, X-Y | ||
| Параметры вертикальной системы | |||
| АЦП | 8 бит | ||
| Вертикальное отклонение | 10 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±6 делений | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥10 Гц (на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤5.0 нс (типичное) | ||
| Погрешность коэффициент усиления | ±3% | ||
| Измерения | |||
| Курсорные | ΔV, ΔT, ΔV&ΔT между курсорами | ||
| Автоматические | Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период | ||
| Система запуска | |||
| Источник запуска | CH1, CH2 | ||
| Связь | DC, AC | ||
| Тип запуска | Запуск по фронту (нарастающий, спадающий) | ||
| Режим запуска | Авто, обычный, однократный | ||
| Диапазон уровня запуска | ±4 деления от центра экрана | ||
| Погрешность уровня запуска | ±0,3 деления | ||
| МУЛЬТИМЕТР | |||
| Максимальная разрядность | 20000 отсчетов | ||
| Измерение истинных среднеквадратических значений | TrueRMS | ||
| Измеряемые параметры | Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи | ||
| Входной импеданс | 10 МОм | ||
| Выбор диапазона | Автоматический | ||
| Входы мультиметра и осциллографа | независимые | ||
| Дополнительные режимы | режим удержания показаний, режим относительных измерений | ||
| Диапазон измерения | |||
| Параметр | Диапазон | Разрешение | Погрешность |
| Постоянное напряжение | 200.00 мВ | 0.01 мВ | ±(0.5%+5 е.м.р.) |
| 2.0000 В | 0.1 мВ | ±(0.3%+5 е.м.р.) | |
| 20.000 В | 1 мВ | ||
| 200.00 В | 10 мВ | ||
| 1000.0 В | 0.1 В | ±(0.8%+5 е.м.р.) | |
| Переменное напряжение TrueRMS (40…1000 Гц) | 200.00 мВ | 0.01 мВ | |
| 2.0000 В | 0.1 мВ | ||
| 20.000 В | 1 мВ | ||
| 200.00 В | 10 мВ | ||
| 750.0 В | 0.1 В | ±(1.0%+5 е.м.р.) | |
| Постоянный ток | 200 мА | 10 мкА | ±(0.8%+2 е.м.р.) |
| 10 А | 1 мА | ±(2.5%+2 е.м.р.) | |
| Переменный ток TrueRMS (40…1000 Гц) |
200 мА | 10 мкА | ±(1.0%+5 е.м.р.) |
| 10 А | 1 мА | ±(2.8%+5 е.м.р.) | |
| Сопротивление | 200.00 Ом | 0.01 Ом | ±(0.8%+3 е.м.р.) |
| 2.0000 кОм | 0.1 Ом | ||
| 20.000 кОм | 1 Ом | ||
| 200.00 кОм | 10 Ом | ||
| 2.0000 МОм | 100 Ом | ||
| 20.000 МОм | 1 кОм | ±(1.0%+3 е.м.р.) | |
| 100.00 MОм | 10 кОм | ±(3.0%+3 е.м.р.) | |
| Емкость | 20.000 нФ | 1 пФ | ±(3.0%+10 е.м.р.) |
| 200.00 нФ | 10 пФ | ||
| 2.0000 мкФ | 100 пФ | ||
| 20.000 мкФ | 1 нФ | ||
| 200.00 мкФ | 10 нФ | ||
| 2.0000 мкФ | 100 нФ | ||
| Тест диодов | 0 - 2 В | ||
| Прозвонка | Звуковой сигнал < 50 Ом | ||
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |||
| Дисплей | |||
| Тип дисплея | диагональ 3,5”, ЖК, TFT матрица | ||
| Разрешение дисплея | 320 (по горизонтали) × 240 (по вертикали) точек | ||
| Количество цветов | 65536 цветов | ||
| Выход для калибровки пробников | |||
| Выходное напряжение (типичное) | амплитуда 3,3 В | ||
| Выходной сигнал | меандр 1 кГц | ||
| Интерфейс | |||
| Тип | USB тип С | ||
| Функционал | связь с ПК, зарядка | ||
| Питание | |||
| Li-ion аккумулятор | 2 х 2200 мАч, тип 18650 | ||
| Время работы (типичное) | 6 часов | ||
| Мощность | < 5 Вт | ||
| Габаритные размеры | 198 х 96 х 38 мм | ||
| Вес | около 0,6 кг | ||
Комплект поставки
| № | Наименование | Количество |
| 1 | Осциллограф цифровой ADS-2046 | 1 |
| 2 | Кабель USB | 1 |
| 3 | Пассивный пробник | 1 |
| 4 | Кабель BNC-"крокодил" | 1 |
| 5 | Набор для настройки пробника | 1 |
| 6 | Комплект измерительных щупов мультиметра | 1 |
| 7 | Зарядное устройство | 1 |
| 8 | Футляр | 1 |
| 9 | Эксплуатационный документ | 1 |
