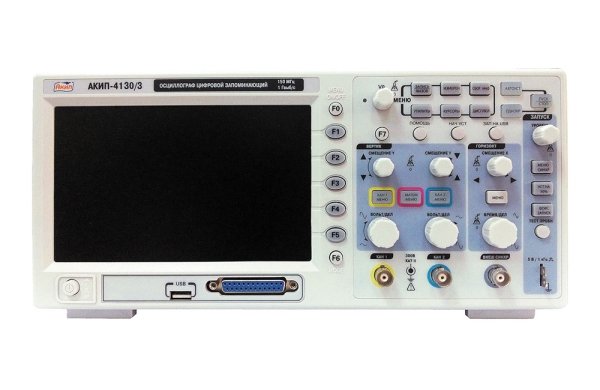

| Осциллограф цифровой АКИП-4130/3 Осциллограф цифровой запоминающий смешанные сигналы • Осциллографы смешанных сигналов со встроенным 16 канальным логическим анализатором • Количество каналов: 2 аналоговых + 16 цифровых канала • Полоса пропускания 60, 100, 150 МГц • Макс. частота дискретизации 1 ГГц (эквивалентная 25 ГГц) • Макс. объём памяти: 512 кБ на канал (1 Мб – при объединении каналов) • Автоматические (23 параметра) и курсорные ?-измерения • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания • Наличие математических функций (сложение, вычитание), режим БПФ при длине памяти 1 кБ • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров) • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) • Цветной ЖК-дисплей с диагональю 17,8 см (WVGA, 800×480 точек), режим послесвечения (1 с, 2 с, 5 с, беск., выкл.) • Интерфейс: USB 2.0 для управления и записи данных (2) |
 |
| Шлейф логического пробника |
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-4130/1 | АКИП-4130/2 | АКИП-4130/3 | |
| АНАЛОГОВЫЕ КАНАЛЫ | |||||
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Число каналов | 2 | 2 | 2 | |
| Полоса пропускания (-3 дБ) | 0…60 МГц | 0…100 МГц | 0…150 МГц | ||
| Ограничение ПП | 20 МГц | ||||
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел | ||||
| Погрешность установки Коткл | ± 3 % | ||||
| Время нарастания (не более) | 5,8 нс | 3,5 нс | 2,3 нс | ||
| Входной импеданс | 1 МОм/14 пФ | ||||
| Макс. вх. напряжение | 400 В пик-пик (х10) ; кат I | ||||
| Связь по входу | Открытый, закрытый, земля | ||||
| Коэффициент деления | 1х, 10х, 100х, 1000х | ||||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 4 нс - 40 с/дел | |||
| Погрешность установки Кразв | 0,01% | ||||
| Режимы работы | Основной, окно, ZOOM окна, самописец, X-Y | ||||
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Каналы 1, 2, внешний | |||
| Режимы запуска развертки | Автоколебательный, ждущий | ||||
| Виды синхронизации | Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (Alt) | ||||
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 8 бит | |||
| Макс. частота дискретиз. | 500 МГц на канал (1 ГГц при объединении) | ||||
| Эквив. частота дискретиз. | до 25 ГГц на канал (ручной выбор) | ||||
| Объем памяти на канал | 512 кБ на канал (1 Мб при объединении каналов) | ||||
| Быстрая память | 4кБ, 40кБ | ||||
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) |
||||
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | Режимы | Ручной, автоизмерения, слежение (трэк) | |||
| Виды измерений | U; T; 1/T | ||||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | Частота; период; среднее; Пик-Пик; циклСКЗ; минимум; максимум; время нарастания; время спада; длит.+; длит.-; задержка 1->2 (по фронту; по срезу); скважность (положительная, отрицательная); верхнее (нижнее, среднее) значение формы сигнала; амплитуда; отрицательный выброс; отрицательный предвыброс; среднее за период; скз за период |
||||
| ЛОГИЧЕСКИЙ АНАЛИЗАТОР | |||||
| ПАРАМЕТРЫ АНАЛИЗАТОРА | Частота дискретизации | 500 МГц | |||
| Внеш. тактовая частота | 100 МГц | ||||
| Число каналов | 16 (разделены на 2 группы) | ||||
| Память | 512 кБ (делится между активными каналами) | ||||
| Порог срабатывания | -8 … +8 В | ||||
| Максимальное вх. напряжение | ± 60 В | ||||
| Входное сопротивление | 200 кОм / 10 пФ | ||||
| СИНХРОНИЗАЦИЯ | Источник синхросигнала | Цифровые каналы (D0-D15) | |||
| Виды синхронизации | По фронту/спаду, по ширине импульса, по шаблону, по длительности, по состоянию (высокое, низкое, между) |
||||
| Пороговый уровень | TTL, CMOS, ECL или заданный (-8 … +8 В) | ||||
| ИЗМЕРЕНИЯ | Автоматические измерения | Частота, период | |||
| Курсорные измерения | U; T; 1/T | ||||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||||
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления |
|||
| Математика | Сложение, вычитание, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
||||
| Документирование результатов | Сохранение 10 профилей настроек, 10 шаблонов допуск. контроля. Регистрация в память до 1000 кадров с регулируемой скоростью записи и воспроизведения |
||||
ОБЩИЕ ДАННЫЕ |
ЖК-дисплей | Цветной, диагональ 17,8 см (WVGA, разрешение 800×480 точек) | |||
| Напряжение питания | 120…240 В (± 10 %), 50 Гц | ||||
| Потребл. мощность | 30 Вт | ||||
| Размеры | 313 × 108 × 142 мм | ||||
| Вес | 2 кг (без аксессуаров) | ||||
| Комплект поставки | • Шнур питания (1) • Делитель 1:1/1:10 (2) • Руководство по эксплуатации (1) • Кабель логического анализатора (1) • Микрозажимы для логического анализатора (16) • Кабель USB (1) |
||||
