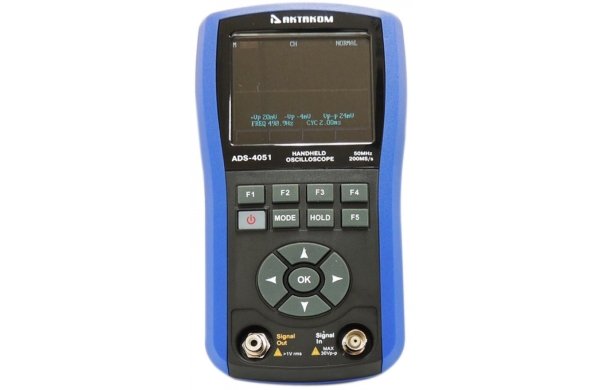

Осциллограф АКТАКОМ ADS-4051 • 2 прибора в 1 корпусе: осциллограф, генератор сигналов • Автоматические (5 типов) и курсорные измерения (?V, ?t) • Автоматическая калибровка "нуля" • Автоматическая установка временной базы и амплитуды • Интерполятор Sin x/x • Внутренняя память: 40 осциллограмм (запись/воспроизведение) • Встроенные часы и календарь • Автоматическое отключение прибора (10 мин) • Использование прямоугольного сигнала с периодом 200 мкс/400 мкс в качестве калибровочного для осциллографа |
Характеристики осциллографа | ||
Вертикальная система | Количество каналов | 1 |
Полоса частот | DC ~ 50 МГц (X10 пробник) DC ~ 6 МГц (X1 пробник) |
|
Макс. частота дискретизации | 200 Мвыб/сек | |
Связь по входу | Закрытый, открытый | |
Коэффициент отклонения | 10 мВ/дел … 50 В/дел с шагом 1-2-5 | |
Погрешность установки | ±(5%+0,1дел) | |
Входное сопротивление | 1 МОм ± 2% || 48 пФ ± 3 пФ | |
АЦП | 8 бит | |
Время нарастания | ≤7,5 нс | |
Горизонтальная система | Коэффициент развертки | 5 нс/дел to 2,5 с/дел с шагом 1-2,5-5 |
Погрешность временной базы | ±(0,01%+0,1дел) | |
Синхронизация | Режим запуска | Однократный, нормальный |
Тип запуска | По фронту (нарастающий/спадающий) | |
Уровень запуска | ± 3,8 дел (0,04 дел. на шаг) | |
Автоматические измерения | Амплитудные измерения | Vпик-пик, +Vпик, -Vпик |
Частотно-временная область | Частота (f), период (T) | |
Точность автоизмерений | ±(5%+0,1дел) | |
Характеристики генератора | ||
Диапазон частот | 10 Гц…156 кГц | |
Наилучшее разрешение | 1 Гц | |
Формы сигнала | Синусоидальный, прямоугольный, треугольный, пилообразный | |
Выходная амплитуда | < 1 Вскз | |
Общие характеристики | ||
Дисплей | Цветной ЖКИ (320 х 240), диагональ 3,5" (8,9 см) с LED подсветкой | |
Питание | Li-ion батарея 1600 мА?ч (время работы до 3-х часов) | |
Зарядное устройство 110-250 В, 50 Гц | ||
Рабочая температура | 0…40 °С | |
Размеры | 190 х 105 х 44 мм | |
Вес | 490 г |
Комплектация • Прибор • Пробник (х1, х10) • Кабель генератора • Зарядное устройство • Кейс |
