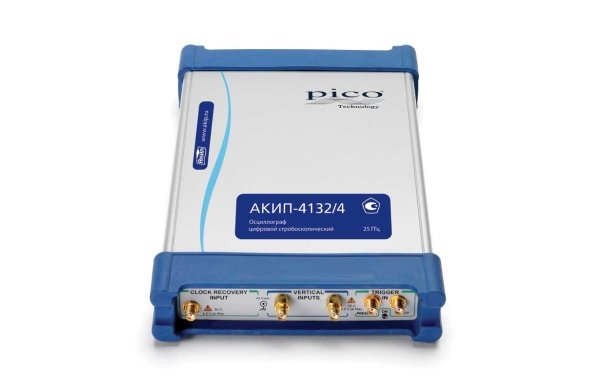

Особенности цифрового стробоскопического USB-осциллографа АКИП-4132/4:
- 2/4 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
- Максимальная полоса пропускания 25 ГГц (в зависимости от модели);
- Максимальная частота стробирования до 1 МГц;
- Макс. объем памяти до 32 кБ/канал;
- АЦП 16 бит, 60 дБ динамический диапазон;
- Внеш. синхрониз. до 2,5 ГГц, с делителем частоты до 15 ГГц;
- Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F);
- Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;
- Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
- Автоматизированный тест сигнала по «маске» (более 160 предустановленных шаблонов);
- Интерфейсы: LAN/ USB;
- ПО под управлением ОС WIN XP SP2 или SP3, Vista, 7,8, 10 (32/64 бит);
- Питание от универсального сетевого адаптера;
- Ультракомпактный, масса 1,3 кг.
Технические характеристики
| Параметр | Значение |
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания ( - 3 дБ) | Полная: 0...25 ГГц Ограниченная: 0...12 ГГц |
| Время нарастания (10% - 90%) | ≤ 14 пс (20 ГГц) ≤ 29,2 пс (10 ГГц) |
| Уровень шумов | < 2,5 мВ скз (25 ГГц) < 1,3 мВ скз (12 ГГц) |
| Коэффициент отклонения (К откл ) | 1 мВ/дел ... 500 мВ/дел с шагом 1 - 2 - 5 или 0,5% |
| Погрешность измерения напряжения | ± 2% (от полной шкалы) + 2 мВ |
| Уровень собственных шумов, с.к.з. | ≤ 2 мВ – в режиме полной полосы пропускания ≤ 1,5 мВ – в режиме ограничения полосы пропускания |
| Входной импеданс | (50 ± 1) Ом |
| Максимальное входное напряжение | 1 В пик - пик |
| ВЧ вход | соединитель К - типа (2.92 мм) совместим с SMA и PC3.5 |
| Регулируемая временная задержка между каналами | до 100 нс ( с шагом 1 пс ) |
| Канал горизонтального отклонения | |
| Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная |
| Коэффициент отклонения (К откл | 5 пс/дел ... 3,2 мс/дел |
| Погрешность измерения временных интервалов, с.к.з. | > 200 пс / дел : ± 0,2% o т изм. временного интервала ± 12 пс < 200 пс / дел : ± 5% o т изм. временного интервала ± 5 пс |
| Разрешение | 64 фс (мин.) |
| Синхронизация | |
| Источники синхросигнала | Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частот ы) , внешний с восстан . тактовой частоты – только АКИП - 41 32 /3 , АКИП - 41 32 / 4 , АКИП - 4132/7 ) |
| Чувствительность | 100 мВпик - пик ( DC ... 10 МГц) 400 мВпик - пик (до 100 МГц) |
| Чувствительность (внешний запуск) | 100 мВпик - пик ( DC ... 100 МГц), 200 мВпик - пик (до 2,5 ГГц) |
| Чувствительность (в ход с делителем частоты ) | 200 мВпик - пик ... 1 Впик - пик (1 – 14 ГГц) |
| Джиттер синхронизации, скз | 30 пс 2 пс – внешний запуск/с делителем частоты |
| Режимы запуска развертки | Автоколебательный, ждущийс |
| Тактовая частота синхросигнала | 10 МГц ... 15 ГГц |
| Внешняя синхронизация восстановления тактовой частоты | |
| Чувствительность и диапазон тактовых частот | 100 мВпик - пик : 6,5 Мб / с ... 100 Мб/с 20 мВпик: до 11 , 3 Гб / с |
| Временная нестабильность восстановл. f тактовой, с.к.з. | 1,5 пс + 1% от периода тактовой частоты |
| Mаксимальное входное напряжение | ± 2 В ( DC + АСпик) |
| Входное сопротивление | 50 Ом |
| Связь по входу | Закрытый |
| Входной разъем | SMA-тип |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 16 бит |
| Частота стробирования | 0... 1 М Гц |
| Объем памяти (запись) | 32... 32768 точек на канал с шагом х2 |
| Режимы сбора данных | Стандартная выборка, усре днение, огибающая |
| Число усреднений | 2...4096 |
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно |
| Курсорные и маркерные изменения | |
| Тип маркеров | X - маркеры (время). Y - маркеры (напряжение). XY - маркеры (сигнальные маркеры) |
| Maркерные измерения | Абсолютное значение, разностное значение, напряжение, время, частота, наклон ( V / s ) |
| Режимы перемещения маркеров | Раздельный или связанный |
| Относительные измерения | ∆ - измерения между измеряемым и опорным значениями : в %, dB или градусах фазы |
| Автоматические измерения | |
| По вертикали | Максимум , Минимум , Пик - пик, «Верхний» уровень, « Нижний» уровень, Амплитуда,« Верх - Низ» (средний ур.) , Среднее значение, DC скз, AC скз, Площадь, Среднее значение за период, DC скз за период, AC скз за период, Площадь за период, + Выброс, - Выброс |
| По горизонтали | Период, Частота, +Длительность, - Длительность, Время нарастания, Время спада, + Скважность, - Скважность, + Переход, - Переход, Длительность пакета, Число периодов, Время@ M аксимум, Время@ Mинимум, +Джиттер пик - пик, +Джиттер скз, - Джиттер пик - пик, - Джиттер скз |
| Статистические измерения | Текущее , Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) |
| Определения вершины и основания сигнала | По гистограмме, мин/мaкс метод или произвольно (по выбору оператора) . |
| Пороги | Устанавливают в процентах, вольтах или делениях. Стандартно: 10 - 50 - 90 % или 20 - 50 - 80 % |
| Границы | Произвольная часть экрана по горизонтали |
| Режим измерения | Повторяющийся или однократный |
| Допусковой контроль | |
| Режим тeста | Сравнение до 4 - х параметров сигналов по установленным допускам. |
| Реакция прибора на тест | Звуковой сигнал, запоминание, остановка сбора. |
| Математика | |
| Математические функции | Вычисление и отображение до 4 - х математических функций (сигналов) |
| Maтематические операторы | Сложен ие, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента ( e ), Экспонента (10), Логарифм ( e ), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, Интерполяция Sin ( x )/ x , Сглаживание , Тренд и др. |
| Oперанды | Входной сигнал, сигнал ы из памяти, математические функции, спектры, а также константы. |
| Анализатор спектра | |
| Количество БПФ | до 2 - х БПФ одновременно |
| Маркерные измерения БПФ | Частота, разность частот, магнитуда и разность магнитуд. |
| Автоизмерения БПФ | Магнитуда, разность магнитуд, КНИ, частота, разность частот. |
| Тип окна наблюдения | Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана - Харриса, Кайзера - Бесселя. |
| Анализатор спектра | |
| Количество БПФ | до 2 - х БПФ одновременно |
| Маркерные измерения БПФ | Частота, разность частот, магнитуда и разность магнитуд. |
| Автоизмерения БПФ | Магнитуда, разность магнитуд, КНИ, частота, разность частот. |
| Гистограммы | |
| Окно гистограммы | В ертик.или горизонтально . Построение внутри любой выбранной области экрана. |
| Маски | |
| Полигоны маски (области) | До 8 полигонов(создание или загрузка с диска ) |
| Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная. |
| Aвтомаска | Создается автоматически как рукав допусков по обеим осям тестируемого сигнала. |
| Результаты теста | Общее число бракованных точек, число бракованных точек в каж дом полигоне и внутри его границ. |
| Глазковые диаграммы | |
| Измеряемые сигналы | Автоматические измерения параметров NRZ и RZ “ глазковых ” диаграмм |
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота , временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. |
| Генератор сигналов | |
| Режимы | Импульс , NRZ / RZ ( длина последовательности от 2 7 - 1 до 2 15 - 1), 500 МГц тактовая частота , в ыход синхросигнала |
| Частотный диапазон | Импульсный режим ( период ): 8 нс ... 524 мкс Режим NRZ / RZ : 4 нс ... 260 мкс |
| Сохранение и вызов сигналов | |
| Управление | Запись и вызов установок, сигналов и копий экрана. |
| Запоминание/вызов на диск | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом ) |
| Внутренняя память | Запись и вызов до 4 - х сигналов (ячейки П1 - П4) |
| Aвтопоиск сигналов | Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации |
| Дополнительные возможности | |
| Растяжка сигналов | Сигн алы из памяти , математические функции и спектры (со смещен ием по обеим осям ) |
| Комплексная шкала | Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. |
| Растяжка и смещение по вертикали | До 10 млн. делений или 1 млн экранов |
| Растяжка и смещение по горизонтали | До 640 делений или 64 экранов |
| Общие данные | |
| Напряжение питания | 12 В ± 5%, ( универсальные AC / DC ) |
| Потребляемый ток | 1,7 А максимальный |
| Интерфейс | USB 2.0 и LAN |
| Системные требования к ПК | Процессор класса Pentium (или эквив.), HDD диск не менее 1 ГБ ( 5 0 М Б для ПО), ОС - ОС WIN XP SP 2 или SP 3, Vista , 7,8, 10 (32/64 бит) , порт USB |
| Рабочие условия | +5 °C ... +35 °C ;в лажность:5%...80% при 25 °C (без образования конденсата) |
| Габаритные размеры | 170 х 2 85 х 40 мм |
| Масса | 1,3 кг |
Комплект поставки
| № | Наименование | Количество |
| 1 | Осциллограф АКИП-4132/4 | 1 |
| 2 | Кабель USB | 1 |
| 3 | Кабель LAN | 1 |
| 4 | Адаптер питания | 1 |
| 5 | Ключ пластиковый рожковый | 1 |
| 6 | Адаптер SMA m-f (установлен на входах осциллографа) | 2 |
| 7 | Аттенюатор 10 дБ (10 ГГц ) SMA m - f | 1 |
| 8 | Резистивный делитель мощности (тройник) 6 дБ (18 ГГц ) SMA f - f - f 50 Ом | 1 |
| 9 | Кабель SMA – SMA m - m 50 Ом 1 0 см | 2 |
| 10 | Руководство по Эксплуатации | 1 |
| 11 | Программное обеспечение (на CD) | 1 |
| 12 | Жесткая сумка из пластика | 1 |
