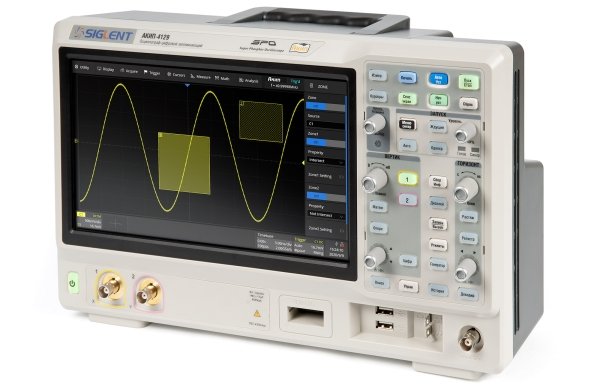

Особенности осциллографа АКИП-4129:
- Количество каналов 2;
- Полоса пропускания 100 МГц, 350 МГц (в зависимости от установленной опции);
- Частота дискретизации: 1 ГГц на канал (2 ГГц при объединении);
- Объем памяти на канал 100 МБ (200 МБ – при объединении);
- Режимы сбора данных: выборка, пиковый детектор (1 нс), ERES (режим увеличенного разрешения АЦП);
- Разрядность АЦП: 8 бит, 10 бит (полоса пропускания 100 МГц, максимальная память 100 МБ);
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Интерполяция: Sin X/х, линейная;
- Более 50 видов автоматических измерений параметров, курсорные измерения;
- Скорость обновления экрана: 120.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки);
- Режим сегментированной памяти: до 90000 сегментов, минимальное межсегментное время (≤ 2 мкс);
- Встроенный частотомер: 7 разрядов;
- Амплитудно-частотный анализ: построение диаграмм Боде;
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
- Функция автоустановки параметров развертки, запуска;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадтраного корня (√);
- Частотный анализ (БПФ), до 2 млн. точек;
- Режимы растяжки окна, самописец и XY;
- Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD;
- Анализ смешанных сигналов: 16 канальный логический анализатор (опция);
- Функциональный генератор до 50 МГц c функцией формирования стандартных и произвольных форм сигналов (опция);
- Измерение мощности и ПКЭ (опция);
- Интерфейсы: USB TMC (host/device), LAN;
- Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600.
Технические характеристики
| Параметры | АКИП-4129 | АКИП-4129А |
| Канал вертикального отклонения | ||
| Число каналов | 2 | 4 |
| Полоса пропускания (-3 дБ) |
100 МГц 350 МГц – модель АКИП-4129 + опция 350 Опция 350 - увеличение полосы пропускания с 100 МГц до 350 МГц |
100 МГц 200 МГц – модель АКИП-4129А+опция 200А 350 МГц – модель АКИП-4129А+опция 350А 500 МГц* – модель АКИП-4129А+опция 500А Опция 200А - увеличение полосы пропускания с 100 МГц до 200 МГц Опция 350А - увеличение полосы пропускания с 200 МГц до 350 МГц Опция 500А - увеличение полосы пропускания с 350 МГц до 500 МГц* * Полоса пропускания 500 МГц в режиме объединения каналов |
| Время нарастания | АЦП 8 бит: £ 3,5 нс – для полосы пропускания 100 МГц £ 1,7 нс – для полосы пропускания 200 МГц £ 1 нс – для полосы пропускания 350 МГц £ 800 пс – для полосы пропускания 500 МГц (в режиме объединения каналов) АЦП 10 бит: £ 3,3 нс – для полосы пропускания 100 МГц |
|
| Ограничение ПП | 20 МГц – стандартно 20 МГц, 200 МГц – для моделей с опциями |
|
| Коэффициент отклонения (К откл.) | 500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм |
|
| Погрешность установки К откл. | ± 3 % | |
| Диапазон установки смещения | 500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В; 1,02 В/дел…10 В/дел: ± 200 В |
|
| Входной импеданс | 50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ | |
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом |
|
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц |
|
| Самописец (ROLL): 50 мс/дел…1000 с/дел | ||
| Погрешность установки Кразв. | ±1*10-6 | |
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |
| Синхронизация | ||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция) | |
| Режимы запуска развертки | Автоматический, ждущий, однократный | |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD | |
| Предзапуск | 0~100% памяти | |
| Послезапуск | 0…5000 делений | |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |
| Чувствительность синхронизации | Внутренняя: 0,13…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |
|
| Разрешение по вертикали | 8 бит 10 бит (с ограничением полосы пропускания до 100 МГц) Режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита. |
|
| Аналого-цифровое преобразование | ||
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) | |
| Интерполяция | SinX/X, X | |
| Длина записи | 100 МБ на канал (200 МБ при объединении каналов) | |
| Пиковый детектор | 1 нс | |
| Режимы работы | Выборка, пиковый детектор | |
| Курсорные изменения | ||
| Функции | DU; DT; 1/DT | |
| Автоматические измерения | ||
| Функции по вертикали | 19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др. |
|
| Функции по горизонтали | 17 видов измерений, f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%) и др. | |
| Дополнительные измерения | 10 видов измерений: площадь, число периодов, число фронтов, число импульсов | |
| Измерение задержки | 10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение. | |
| Математика | ||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
|
| Операторы | Любой аналоговый канал | |
| Дополнительные возможности | ||
| Режим HISTORY | Сохранение с временными метками до 90000 осциллограмм | |
| Сегментированная память | До 90000 сегментов, минимальное межсегментное время ≤ 2 мкс | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Амплитудно-частотный анализ | ||
| Диапазон частот анализа | 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) Для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422 |
|
| Минимальная полоса анализа | 500 Гц | |
| Число точек | до 500 | |
| Декодирование | ||
| Формат данных | Стандартно - I2C, SPI, UART/RS232, CAN, LIN Опция - I2S, MIL-STD-1553B, FlexRay, CAN FD |
|
| Логический анализатор (Опция) | ||
| Число каналов | 16 | |
| Частота дискретизации | 500 МГц максимум | |
| Длина памяти | до 50 МБ/канал | |
| Синхронизация | по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD | |
| Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) | |
| Генератор функциональный (Опция) | ||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |
| Частотный диапазон | 1 мкГц…50 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
|
| Разрешение | 1 мкГц | |
| Погрешность установки | ±5*10-5 | |
| Частота дискретизации | 125 МГц | |
| Длина памяти | 16000 точек для произвольной формы | |
| Разрядность ЦАП | 14 бит | |
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом); -3 В ~ +3 В (1 МОм) | |
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | |
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |
| Симметрия | 0 % ~ 100 % (для пилы) | |
| Общие данные | ||
| ЖК-дисплей | Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений |
|
| Интерфейсы | USB Hosts, USB Device, LAN | |
| Напряжение питания | 100…240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум | |
| Габариты (ДхШхВ) | 352 х 111 х 224 мм | |
| Масса | Нетто: 3,3/ 3,9 кг (2 кан/ 4 кан) Брутто: 4,8/ 5,4 кг (2 кан/ 4 кан) |
|
Комплект поставки
| № | Наименование | Количество |
| 1 | Осциллограф АКИП-4129 | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1:10 | 2 |
| 4 | Кабель USB | 1 |
| 5 | Руководство по эксплуатации на CD | 1 |
