• Дисплей XGA с разрешением 1024 x 768, скоростью обновления до 100000 осциллограмм в секунду, 256 уровнями яркости и размером по диагонали 12,1 дюйма – примерно на 40% больше, чем у любых других осциллографов в этом классе
• Полосы пропускания 100 МГц, 350 МГц, 500 МГц и 1 ГГц, частота дискретизации до 4 Гвыб/c
• Модели осциллографов смешанных сигналов с 2+16 или 4+16 каналами и осциллографов с 2 или 4 каналами
• Глубокая память MegaZoom III - до 8 Мвыб в cтанд. комплектации
• Возможность модернизации цифрового осциллографа до осциллографа смешанных сигналов
• Интерфейсы USB, LAN и выход XGA в стандартной комплектации
• Запуск по сигналам и аппаратное декодирование данных последовательных шин: I2C, SPI, USB, I2S, CAN/LIN, RS-232/UART, FlexRay, MIL-STD1553
• Гарантийный срок > 3 года

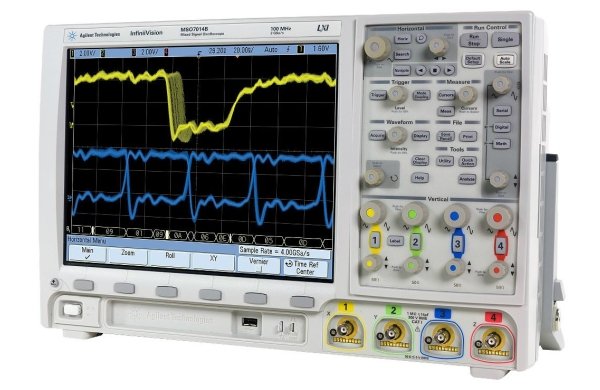

Самый большой дисплей в своем классе
Большой цветной дисплей (12,1 дюйма по диагонали) высокой четкости (1024 х 768) с 256 уровнями яркости обеспечивает точное представление исследуемых сигналов. Увеличенный размер экрана позволяет легко просматривать одновременно до 20 каналов последовательной передачи данных.
Новые функциональные возможности серии 7000B
• Выполнение операций поиска и навигации с помощью соответствующих органов управления передней панели.
• Ручки настройки с функцией нажатия для быстрого доступа к наиболее часто используемым свойствам/режимам.
• Отдельные клавиши передней панели для управления запуском и декодированием данных последовательных шин, управления цифровыми каналами и управления запуском по ТВ сигналам.
• Отдельная ручка управления курсорами.
• Просмотрщик данных последовательных шин (Serial Lister).
• Запуск по сигналам и декодирование данных последовательных шин MIL7STD 1553.
• Запуск по сигналам и декодирование данных последовательных шин I2S.
• Запуск по сигналам и декодирование данных последовательных шин FlexRay второго поколения в соответствии со спецификацией физического уровня.
• Новые миниатюрные пассивные пробники N287xA, приобретаемые по дополнительному заказу.
• Измерения и математические операции с использованием данных глубокой памяти.
Наилучшие возможности исследования сигналов
В данных осциллографах обеспечиваются такие возможности исследования редких событий и критически важных деталей, которые пользователь никогда прежде не имел. Рекомендуется поставить рядом осциллограф серии 7000 и осциллограф, используемый в настоящее время, и испытать их в различных режимах работы, чтобы убедиться в этом.
Технические характеристики осциллографов серии 7000B
| 701хB | 703хB | 705хB | 7104B | |
| Число каналов | 2 (DSO7012B) 4 (DSO7014B) 2+16 (MSO7012B) 4+16 (MSO7014B) |
2 (DSO7032B) 4 (DSO7034B) 2+16 (MSO7032B) 4+16 (MSO7034B) |
2 (DSO7052B) 4 (DSO7054B) 2+16 (MSO7052B) 4+16 (MSO7054B) |
4 (DSO7104B) 4+16 (MSO7104B) |
| Осциллографические каналы | ||||
| Полоса пропускания | 100 МГц | 350 МГц | 500 МГц | 1 ГГц |
| Макс. частота дискретизации | 2 Гвыб/c | 2 Гвыб/c | 4 Гвыб/c | 4 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит | 8 бит | 8 бит | 8 бит |
| Режим высокого разрешения | 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c | |||
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм, от 2 мВ/дел до 1 В/дел (входной импеданс 50 Ом) |
| Глубина памяти | 8 Мвыб макс. в стандартной комплектации | |||
| Коэффициенты развертки | от 2 нс/дел до 50 с/дел | от 2 нс/дел до 50 с/дел | от 1 нс/дел до 50 с/дел | от 500 пс/дел до 50 с/дел |
| Обнаружение пиков | 500 пс | 500 пс | 250 пс | 250 пс |
| Система запуска | ||||
| Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D157D0 (устанавливаются пользователем) | |||
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, FlexRay, LIN, USB и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, I2C, I2S, RS-232/UART доступны при покупке опций приложений) | |||
| Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) | |||
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости | |||
| Измерения | ||||
| Автоматические | Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса) -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. | |||
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц | |||
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ?X, 1/?X), по вертикали (Y, ?Y) | |||
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. | |||
| Запоминающие устройства | ||||
| Тип | Хост-порты USB 1.1 на передней и задней панелях | |||
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV | |||
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост-порта USB 1.1, 10/100-BaseT LAN и XGA видеовыход | |||
| Встроенная справочная система | Доступна на 11 языках, в том числе и русском. | |||
| Гарантийный срок | 3 года | |||
| Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята | |||
| Масса без упаковки | 5,9 кг | |||
