• Три модели 4-канальных осциллографов с полосами пропускания 100 МГц, 500 МГц и 1 ГГц
• Низкопрофильный корпус высотой 1U (4,45 см)
• Частота дискретизации до 4 Гвыб/c
• Глубокая память MegaZoom III > до 8 Мвыб в cтанд. комплектации
• Встроенный web-браузер для управления
• Интерфейсы USB, LAN, GPIB и выход XGA в стандартной комплектации
• Опция анализа смешанных сигналов
• Полная совместимость с осциллографами серии DSO/MSO6000А
• Оптимизированы для автоматизированных и производственных испытаний
• Соответствие классу С стандарта LXI
• Гарантийный срок - 3 года

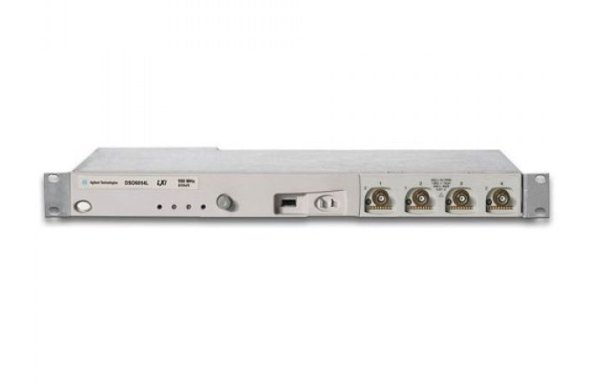

Цифровые запоминающие осциллографы серии DSO6000L компании Agilent имеют четыре осциллографических канала в компактном, низкопрофильном корпусе высотой 1 U и шириной 19 дюймов, позволяющим сэкономить значительную часть внутристоечного пространства.
Эффективный сбор данных с глубокой памятью MegaZoom III
Как и в других осциллографах компании Agilent, глубокая память в низкопрофильных осциллографах серии DSO6000L основана на технологии MegaZoom III. Глубина памяти 8 Мвыб в стандартной комплектации позволяет захватывать длинные неповторяющиеся сигналы, поддерживая высокую частоту дискретизации и хорошее временное разрешение.
Опция анализа смешанных сигналов
При работе как с аналоговыми, так и цифровыми схемами, осциллографы серии DSO6000L могут помочь более подробно анализировать активность сигналов. Можно модернизировать осциллограф серии DSO6000L до осциллографа смешанных сигналов, который имеет 4 осциллографических канала + 16 логических каналов. Все эти каналы точно коррелированы во времени. Используя осциллограф смешанных сигналов (MSO), можно на одном экране одновременно наблюдать аналоговые, параллельные, цифровые и декодированные сигналы последовательных шин.
Удобство системной интеграции
Скобы и направляющие для установки в стойку поставляются в стандартной комплектации с каждым прибором. Поскольку вентиляторы в этих осциллографах расположены по боковым сторонам и сзади (вверху и внизу вентиляторов нет), другие приборы можно монтировать непосредствеено над или под ними. Имеется встроенный web-сервер для дистанционного управления и доступа к осциллографу с помощью стандартного web-браузера, который поддерживает технологию Java и работает на ПК пользователя. Имеется также опциональный режим защищенной среды, который обеспечивает наивысший уровень защиты конфиденциальных данных, гарантируя, что внутренняя память будет очищена от всех установок прибора и сигналов при выключении питания. Поскольку осциллографы серии DSO6000L соответствуют классу С стандарта LXI и полностью совместимы с портативными осциллографами серии DSO/MSO6000А, за счет этого обеспечивается простой переход от разработки к производству. Инженеры могут использовать портативные осциллографы серии DSO/MSO6000А, соответствующие классу С стандарта LXI, на этапе НИОКР, задействуя при этом дисплей, клавиатуру и ручки для быстрого доступа ко всему богатству возможностей осциллографа. При переходе на этап производства можно использовать оптимизированные для системного применения осциллографы серии DSO6000L, также соответствующие классу С стандарта LXI, но без дисплея.
Технические характеристики осциллографов серии 6000L
| DSO6014L | DSO6054L | DSO6104L | ||
| Число каналов | 4 осциллографических канала (16 логических каналов доступны в виде опции) | 4 осциллографических канала (16 логических каналов доступны в виде опции) | 4 осциллографических канала (16 логических каналов доступны в виде опции) | |
| Осциллографические каналы | ||||
| Полоса пропускания | 100 МГц | 500 МГц | 1 ГГц | |
| Макс. частота дискретизации | 2 Гвыб/c | 4 Гвыб/c | 4 Гвыб/c | |
| Макс. входное напряжение | 400 В (напряжение постоянного тока + пик. значение напряжения переменного тока) | 400 В (напряжение постоянного тока + пик. значение напряжения переменного тока) | 400 В (напряжение постоянного тока + пик. значение напряжения переменного тока) | |
| Разрешение | 8 бит | 8 бит | 8 бит | |
| Режим высокого разрешения | при < 100 нс/lдел: 8 бит 500 нс/дел: 9 бит 2 мкс/дел: 10 бит 10 мкс/дел: 11 бит ≥ 50 мкс/дел: 12 бит |
при < 100 нс/lдел: 8 бит 500 нс/дел: 9 бит 2 мкс/дел: 10 бит 10 мкс/дел: 11 бит ≥ 50 мкс/дел: 12 бит |
при < 100 нс/lдел: 8 бит 500 нс/дел: 9 бит 2 мкс/дел: 10 бит 10 мкс/дел: 11 бит ≥ 50 мкс/дел: 12 бит |
|
| Глубина памяти | 8 Мвыб макс. в стандартной комплектации | |||
| Коэффициенты развертки | от 5 нс/дел до 50 с/дел | от 1 нс/дел до 50 с/дел | от 500 пс/дел до 50 с/дел | |
| Обнаружение пиков | 1 нс | 250 пс | 250 пс | |
| Система запуска | ||||
| Источники | DSO6xx4L: каналы 1, 2, 3, 4, сеть, внешний и каналы D157D0 (для осциллографов, расширенных до MSO) | |||
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C, I2S и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS-232/UART доступны при покупке опций приложений) | |||
| Дисплей | - | |||
| Тип | - | |||
|
Измерения |
||||
| Автоматические | Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. |
|||
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц | |||
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. | |||
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост-порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход | |||
| Встроенная справочная система | Доступна на 6 языках: английском, упрощенном китайском, японском, немецком, французском и русском. | |||
| Гарантийный срок | 3 года | |||
| Габаритные размеры | 43,5 см (ширина) х 27 см (глубина) х 4,2 см (высота) - без скобок | |||
| Масса без упаковки | 2,45 кг | |||
