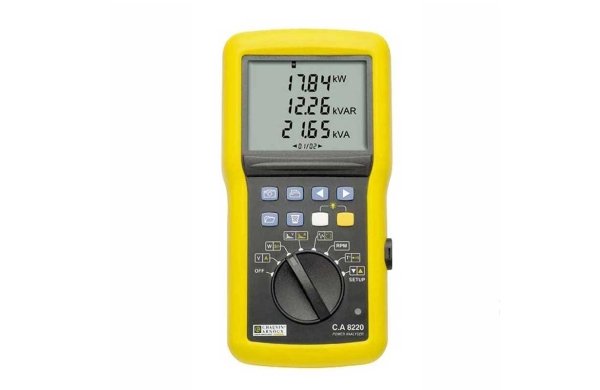

Однофазный анализатор качества электрической энергии CHAUVIN ARNOUX CA 8220 CA 8220 анализатор мощности и средство диагностики электродвигателей Прибор разработан для сферы электротехники и выполнения проверки вращающихся механизмов. Оборудованный сегментированным жидкокристаллическим дисплеем, компактный и противоударный, его эргономичный интерфейс обеспечивает простое и удобное использование. C.A 8220 может использоваться для моментального получения основных характеристик однофазных или симметричных сетей. Он также позволяет выполнять измерение всех характеристик, необходимых для проверки вращающихся механизмов. Температура: современные двигатели и вращающиеся механизмы имеют температурные датчики, которые имеют легкий доступ на клеммных колодках. Это дает возможность измерять внутреннюю температуру двигателей простым подключением CA 8220 к клеммной колодке. CA 8220 поставляется с программным обеспечением PAT (Передача данных анализатора мощности) для обработки измерений на ПК (отображение, анализ и т.д.). Дополнительно измерение низких сопротивлений и скорости вращения Поставляется с токовыми клещами на выбор для измерения очень маленьких (от 1 мА) до очень больших токов (до 6500 А). Особенности • Для измерений однофазных и балансированных трехфазных цепей • Подходит для тестирования ротационных машин (двигателей) • Измеряет начальный ток, температуру, сопротивление и скорость вращения • Измерение активной, реактивной и кажущейся мощности • Измерение гармоник до 50-й, КНИ, общего искажения гармоник, коэффициент мощности cos φ, пик-фактор, k-фактор и чередование фаз • Измерение тока от 5 мA до 120 A с помощью токового зажима (MN93A) • Память |
Характеристики | |
Напряжение | 6 В >600 В RMS AC+DC (0,5%+2 знака) |
Ток, переменный, в зависимости от клещей | 5 мА>6500 А (0,5%+2 знака) |
Ток, постоянный | 1 А – 1700 А (1%+1 знак) |
Фиксируемые значения | Мин., макс., среднее, пиковые значения |
Частота | 40>70 Гц |
Дисплей | 173 сегментный ЖК с подсветкой |
Параметры мощности | 1,2 ВА … 3,9 MВА > W, VA, VAR, PF /Cos/Tan |
Погрешность | 0,5% |
Анализ гармоник | THD V, A, VA, 50 гармоник, RMS и %. Экспертный режим для V и A |
Индикация фазовой ротации | Да |
Измерение скорости вращения двигателя | Да, 6–120 000 об/мин |
Сопротивление обмоток | Да, 0>2000 Ом, погрешность 0,5% |
Корпус | IP54 |
RS232/USB, программа | Да |
Размеры | 108 × 211 × 60 мм |
Вес | 840 г |
Рекомендуемые принадлежности | ||||
Токовые клещи CHAUVIN ARNOUX MN 93A |
Токовые клещи CHAUVIN ARNOUX MN 93 |
Токовые клещи CHAUVIN ARNOUX C 193 |
Токовые клещи CHAUVIN ARNOUX PAC 93 |
Токовые клещи CHAUVIN ARNOUX Ampflex 193 |
