Описание:

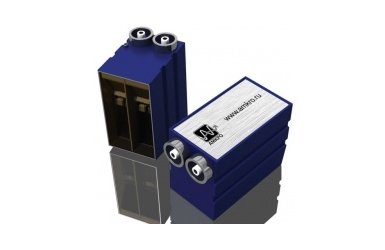

Наклонные раздельно-совмещенные преобразователи имеют минимальную "мертвую зону", высокое соотношение сигнал/шум, и малую стрелу. Все эти характеристики позволяют использовать преобразователи этой серии для контроля сварных соединений различных тонкостенных объектов, в том числе и при наличии валика усиления. а так же для контроля различных элементов металлоконструкций, трубопроводов и других изделий, изготовленных из крупнозернистых материалов. Преобразователи производятся нескольких типоразмеров: для контроля крупногабаритных деталей, стандартные (малогабаритные) и миниатюрные, с призмами из орстекла и полиимида, более устойчивого к истиранию.
Обозначения раздельно-совмещенных ультразвуковых преобразователей:
П122-AA-BB-C
AA- частота преобразователя;
BB - угол ввода (сталь);
С - типоразмер: Б - крупногабаритные, С - стандартные (малогабаритные), МК - миниатюрные.
Стандартные (малогабаритные) ультразвуковые преобразователи:
| f, Мгц | Угол ввода, град. | Стрела, мм | Размер пьезолемента, мм | Размер контактной поверхности, мм | Габариты (HxSxL), мм | Обозначение |
| 5 | 40 | 5x5 | 13х16 | 18х13х16 | П122-5-40С | |
| 5 | 45 | 5x5 | 13х16 | 18х13х16 | П122-5-45С | |
| 5 | 50 | 5x5 | 13х16 | 18х13х16 | П122-5-50С | |
| 5 | 55 | 5x5 | 13х16 | 18х13х16 | П122-5-55С | |
| 5 | 60 | 5x5 | 13х16 | 18х13х16 | П122-5-60С | |
| 5 | 65 | 5x5 | 13х16 | 18х13х16 | П122-5-65С | |
| 5 | 70 | 5x5 | 13х16 | 18х13х16 | П122-5-70С | |
| 5 | 90 | 5x5 | 13х16 | 18х13х16 | П122-5-90С | |
| 10 | заказ | |||||
Ультразвуковые преобразователи для контроля крупногабаритных деталей:
| f, Мгц | Угол ввода, град. | Стрела, мм | Размер пьезолемента, мм | Размер контактной поверхности, мм | Габариты (HxSxL), мм | Обозначение |
| 1,25 | 40 | 30х40 | 23х30х40 | П122-1,25-40Б | ||
| 1,25 | 45 | 30х40 | 23х30х40 | П122-1,25-45Б | ||
| 1,25 | 50 | 30х40 | 23х30х40 | П122-1,25-50Б | ||
| 1,25 | 55 | 30х40 | 23х30х40 | П122-1,25-55Б | ||
| 1,25 | 60 | 30х40 | 23х30х40 | П122-1,25-60Б | ||
| 1,25 | 65 | 30х40 | 23х30х40 | П122-1,25-65Б | ||
| 1,25 | 70 | 30х40 | 23х30х40 | П122-1,25-70Б | ||
| 1,25 | 90 | 30х40 | 23х30х40 | П122-1,25-90Б | ||
| 1,8 | 40 | 30х40 | 23х30х40 | П122-1,8-40Б | ||
| 1,8 | 45 | 30х40 | 23х30х40 | П122-1,8-45Б | ||
| 1,8 | 50 | 30х40 | 23х30х40 | П122-1,8-50Б | ||
| 1,8 | 55 | 30х40 | 23х30х40 | П122-1,8-55Б | ||
| 1,8 | 60 | 30х40 | 23х30х40 | П122-1,8-60Б | ||
| 1,8 | 65 | 30х40 | 23х30х40 | П122-1,8-65Б | ||
| 1,8 | 70 | 30х40 | 23х30х40 | П122-1,8-70Б | ||
| 1,8 | 90 | 30х40 | 23х30х40 | П122-1,8-90Б | ||
| 2,5 | 40 | 30х40 | 23х30х40 | П122-2,5-40Б | ||
| 2,5 | 45 | 30х40 | 23х30х40 | П122-2,5-45Б | ||
| 2,5 | 50 | 30х40 | 23х30х40 | П122-2,5-50Б | ||
| 2,5 | 55 | 30х40 | 23х30х40 | П122-2,5-55Б | ||
| 2,5 | 60 | 30х40 | 23х30х40 | П122-2,5-60Б | ||
| 2,5 | 65 | 30х40 | 23х30х40 | П122-2,5-65Б | ||
| 2,5 | 70 | 30х40 | 23х30х40 | П122-2,5-70Б | ||
| 2,5 | 90 | 30х40 | 23х30х40 | П122-2,5-90Б | ||
| 5 | 40 | 18х30 | 23х18х30 | П122-5-40Б | ||
| 5 | 45 | 18х30 | 23х18х30 | П122-5-45Б | ||
| 5 | 50 | 18х30 | 23х18х30 | П122-5-50Б | ||
| 5 | 55 | 18х30 | 23х18х30 | П122-5-55Б | ||
| 5 | 60 | 18х30 | 23х18х30 | П122-5-60Б | ||
| 5 | 65 | 18х30 | 23х18х30 | П122-5-65Б | ||
| 5 | 70 | 18х30 | 23х18х30 | П122-5-70Б | ||
| 5 | 90 | 18х30 | 23х18х30 | П122-5-90Б | ||
| 10 | заказ | |||||
Миниатюрные ультразвуковые преобразователи (с выводными кабелями):
| f, Мгц | Угол ввода, град. | Стрела, мм | Размер пьезолемента, мм | Размер контактной поверхности, мм | Габариты (HxSxL), мм | Обозначение |
| 5 | 40 | 4x5 | 13х16 | 9х13х16 | П122-5-40МК | |
| 5 | 45 | 4x5 | 13х16 | 9х13х16 | П122-5-45МК | |
| 5 | 50 | 4x5 | 13х16 | 9х13х16 | П122-5-50МК | |
| 5 | 55 | 4x5 | 13х16 | 9х13х16 | П122-5-55МК | |
| 5 | 60 | 4x5 | 13х16 | 9х13х16 | П122-5-60МК | |
| 5 | 65 | 4x5 | 13х16 | 9х13х16 | П122-5-65МК | |
| 5 | 70 | 4x5 | 13х16 | 9х13х16 | П122-5-70МК | |
| 5 | 90 | 4x5 | 13х16 | 9х13х16 | П122-5-90МК | |
| 10 | заказ | |||||
