Описание:
Наклонные совмещенные ультразвуковые преобразователи предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов различной ориентации (трещин, неметаллических включений, пор, непроваров, рисок, царапин, поверхностных трещин и т.п.) в соответствии с ГОСТ 14782, 23858, 24507, 26126, 21120, 50599 и др., а также различными отраслевыми руководящими документами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96, РД 34.17.302-97 и др.
Отличительными особенностями ультразвуковых преобразователей являются малые габариты, малая стрела, высокое соотношение сигнал/шум в зоне контроля, высокая износостойкость и прочность. Преобразователи поставляются с разъемом Lemo0, со встроенными согласующим эелементом и призмами из плексигласа (Б, С) или полиимида (М, МК).
Обозначения наклонных совмещенных ультразвуковых преобразователей:
П121-AA-BB-C
AA- частота преобразователя;
BB - угол ввода (сталь);
C - тип: С - стандартные, Б - крупногабаритные, М - малогабаритные, МК - миниатюрные, Г - для контроля гибов.
Стандартные наклонные совмещенные ультразвуковые преобразователии:
f, Мгц | Угол ввода, град. | Стрела, мм | Размер пьезолемента, мм | Размер контактной поверхности, мм | Габариты (HxSxL), мм | Обозначение |
1,25 | 40 | 8х10 | 17х29 | 25х18х30 | П121-1,25-40С | |
1,25 | 45 | 8х10 | 17х29 | 25х18х30 | П121-1,25-45С | |
1,25 | 50 | 8х10 | 17х29 | 25х18х30 | П121-1,25-50С | |
1,25 | 55 | 8х10 | 17х29 | 25х18х30 | П121-1,25-55С | |
1,25 | 60 | 8х10 | 17х29 | 25х18х30 | П121-1,25-60С | |
1,25 | 65 | 8х10 | 17х29 | 25х18х30 | П121-1,25-65С | |
1,25 | 70 | 8х10 | 17х29 | 25х18х30 | П121-1,25-70С | |
1,25 | 90 | 8х10 | 17х29 | 25х18х30 | П121-1,25-90С | |
1,8 | 40 | 7 | 8х10 | 17х29 | 25х18х30 | П121-1,8-40С |
1,8 | 45 | 7 | 8х10 | 17х29 | 25х18х30 | П121-1,8-45С |
1,8 | 50 | 8 | 8х10 | 17х29 | 25х18х30 | П121-1,8-50С |
1,8 | 55 | 8х10 | 17х29 | 25х18х30 | П121-1,8-55С | |
1,8 | 60 | 8х10 | 17х29 | 25х18х30 | П121-1,8-60С | |
1,8 | 65 | 8х10 | 17х29 | 25х18х30 | П121-1,8-65С | |
1,8 | 70 | 8х10 | 17х29 | 25х18х30 | П121-1,8-70С | |
1,8 | 90 | 8х10 | 17х29 | 25х18х30 | П121-1,8-90С | |
2,5 | 40 | 6 | 8х10 | 17х29 | 25х18х30 | П121-2,5-40С |
2,5 | 45 | 8х10 | 17х29 | 25х18х30 | П121-2,5-45С | |
2,5 | 50 | 7 | 8х10 | 17х29 | 25х18х30 | П121-2,5-50С |
2,5 | 55 | 8х10 | 17х29 | 25х18х30 | П121-2,5-55С | |
2,5 | 60 | 8х10 | 17х29 | 25х18х30 | П121-2,5-60С | |
2,5 | 65 | 11 | 8х10 | 17х29 | 25х18х30 | П121-2,5-65С |
2,5 | 70 | 12 | 8х10 | 17х29 | 25х18х30 | П121-2,5-70С |
2,5 | 90 | 8х10 | 17х29 | 25х18х30 | П121-2,5-90С | |
5 | 40 | 5х10 | 17х29 | 25х18х30 | П121-5-40С | |
5 | 45 | 5х10 | 17х29 | 25х18х30 | П121-5-45С | |
5 | 50 | 5х10 | 17х29 | 25х18х30 | П121-5-50С | |
5 | 55 | 5х10 | 17х29 | 25х18х30 | П121-5-55С | |
5 | 60 | 5х10 | 17х29 | 25х18х30 | П121-5-60С | |
5 | 65 | 5х10 | 17х29 | 25х18х30 | П121-5-65С | |
5 | 70 | 5х10 | 17х29 | 25х18х30 | П121-5-70С | |
5 | 90 | 5х10 | 17х29 | 25х18х30 | П121-5-90С | |
10 | заказ |

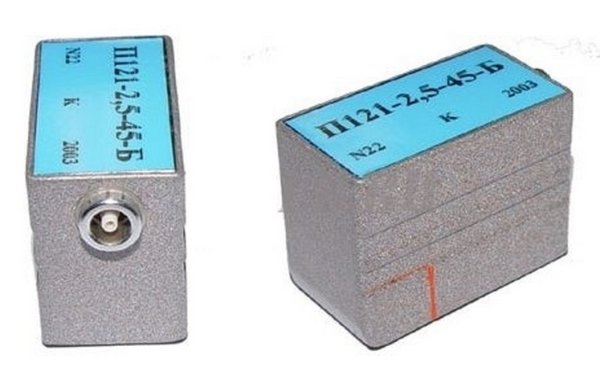

Наклонные преобразователи для контроля крупногабаритных изделий:
f, Мгц | Угол ввода, град. | Стрела, мм | Размер пьезолемента, мм | Размер контактной поверхности, мм | Габариты (HxSxL), мм | Обозначение |
1,25 | 40 | 12х16 | 22х36 | 35х23х38 | П121-1,25-40Б | |
1,25 | 45 | 12х16 | 22х36 | 35х23х38 | П121-1,25-45Б | |
1,25 | 50 | 12х16 | 22х36 | 35х23х38 | П121-1,25-50Б | |
1,25 | 55 | 12х16 | 22х36 | 35х23х38 | П121-1,25-55Б | |
1,25 | 60 | 12х16 | 22х36 | 35х23х38 | П121-1,25-60Б | |
1,25 | 65 | 12х16 | 22х36 | 35х23х38 | П121-1,25-65Б | |
1,25 | 70 | 12х16 | 22х36 | 35х23х38 | П121-1,25-70Б | |
1,25 | 90 | 12х16 | 22х36 | 35х23х38 | П121-1,25-90Б | |
1,8 | 40 | 12х16 | 22х36 | 35х23х38 | П121-1,8-40Б | |
1,8 | 45 | 12х16 | 22х36 | 35х23х38 | П121-1,8-45Б | |
1,8 | 50 | 10 | 12х16 | 22х36 | 35х23х38 | П121-1,8-50Б |
1,8 | 55 | 12х16 | 22х36 | 35х23х38 | П121-1,8-55Б | |
1,8 | 60 | 12х16 | 22х36 | 35х23х38 | П121-1,8-60Б | |
1,8 | 65 | 12х16 | 22х36 | 35х23х38 | П121-1,8-65Б | |
1,8 | 70 | 12х16 | 22х36 | 35х23х38 | П121-1,8-70Б | |
1,8 | 90 | 12х16 | 22х36 | 35х23х38 | П121-1,8-90Б | |
2,5 | 40 | 12х16 | 22х36 | 35х23х38 | П121-2,5-40Б | |
2,5 | 45 | 12х16 | 22х36 | 35х23х38 | П121-2,5-45Б | |
2,5 | 50 | 12х16 | 22х36 | 35х23х38 | П121-2,5-50Б | |
2,5 | 55 | 12х16 | 22х36 | 35х23х38 | П121-2,5-55Б | |
2,5 | 60 | 12х16 | 22х36 | 35х23х38 | П121-2,5-60Б | |
2,5 | 65 | 12х16 | 22х36 | 35х23х38 | П121-2,5-65Б | |
2,5 | 70 | 12х16 | 22х36 | 35х23х38 | П121-2,5-70Б | |
2,5 | 90 | 12х16 | 22х36 | 35х23х38 | П121-2,5-90Б | |
5 | 40 | Ø 12 | 22х36 | 35х23х38 | П121-5-40Б | |
5 | 45 | Ø 12 | 22х36 | 35х23х38 | П121-5-45Б | |
5 | 50 | Ø 12 | 22х36 | 35х23х38 | П121-5-50Б | |
5 | 55 | Ø 12 | 22х36 | 35х23х38 | П121-5-55Б | |
5 | 60 | Ø 12 | 22х36 | 35х23х38 | П121-5-60Б | |
5 | 65 | Ø 12 | 22х36 | 35х23х38 | П121-5-65Б | |
5 | 70 | Ø 12 | 22х36 | 35х23х38 | П121-5-70Б | |
5 | 90 | Ø 12 | 22х36 | 35х23х38 | П121-5-90Б | |
10 | заказ |
Малогабаритные наклонные ультразвуковые преобразователи:
f, Мгц | Угол ввода, град. | Стрела, мм | Размер пьезолемента, мм | Размер контактной поверхности, мм | Габариты (HxSxL), мм | Обозначение |
5 | 40 | 5х5 | 15х18 | 20х16х20 | П121-5-40М | |
5 | 45 | 5х5 | 15х18 | 20х16х20 | П121-5-45М | |
5 | 50 | 5х5 | 15х18 | 20х16х20 | П121-5-50М | |
5 | 55 | 5х5 | 15х18 | 20х16х20 | П121-5-55М | |
5 | 60 | 5х5 | 15х18 | 20х16х20 | П121-5-60М | |
5 | 65 | 5х5 | 15х18 | 20х16х20 | П121-5-65М | |
5 | 70 | 5х5 | 15х18 | 20х16х20 | П121-5-70М | |
5 | 90 | 5х5 | 15х18 | 20х16х20 | П121-5-90М | |
10 | заказ |
Миниатюрные наклонные преобразователи (с выводным кабелем):
f, Мгц | Угол ввода, град. | Стрела, мм | Размер пьезолемента, мм | Размер контактной поверхности, мм | Габариты (HxSxL), мм | Обозначение |
5 | 40 | 4х5 | 9х16 | 9х9х16 | П121-5-40МК | |
5 | 45 | 4х5 | 9х16 | 9х9х16 | П121-5-45МК | |
5 | 50 | 4х5 | 9х16 | 9х9х16 | П121-5-50МК | |
5 | 55 | 4х5 | 9х16 | 9х9х16 | П121-5-55МК | |
5 | 60 | 4х5 | 9х16 | 9х9х16 | П121-5-60МК | |
5 | 65 | 4х5 | 9х16 | 9х9х16 | П121-5-65МK | |
5 | 70 | 4х5 | 9х16 | 9х9х16 | П121-5-70МK | |
5 | 90 | 4х5 | 9х16 | 9х9х16 | П121-5-90МK | |
10 | заказ |
Наклонные ультразвуковые преобразователи для контроля гибов:
f, Мгц | Угол ввода, град. | Стрела, мм | Размер пьезолемента, мм | Размер контактной поверхности, мм | Габариты (HxSxL), мм | Обозначение |
2,5 | 40 | 8х10 | 17х29 | 25х18х30 | П121-2,5-40Г | |
5 | 40 | Ø 6 | 17х29 | 25х18х30 | П121-5-40Г |
