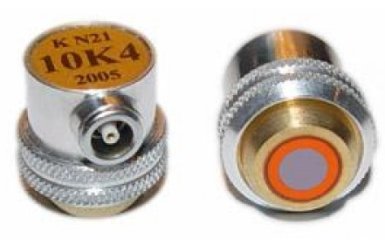

Контактные прямые совмещенные ультразвуковые преобразователи П111

Артикул: 1-3519

Предназначены для выявления внутренних дефектов (поры, волосовины, трещины, расслоения и др.), а также поиска локальных утонений в металлоконструкциях и стенках изделий.


Описание:


Преобразователи предназначены для выявления внутренних дефектов (поры, волосовины, трещины, расслоения и др.), а также поиска локальных утонений в металлоконструкциях и стенках изделий, в т.ч. из низколегированных и аустенитных сталей в соответствии с существующими ГОСТами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96 и пр.

Преобразователи обладают средней длительностью импульса и средним уровнем демпфирования - оптимальное сочетание чувствительности и разрешающей способности. Типичная форма импульса с количеством полупериодов, зависящим от частоты, размера пьезопластины и прочих факторов. Ширина спектра по уровню -6dB от 30 до 60%.

Все преобразователи снабжены встроенными согласующими элементами и разъемами Лемо0. Протектор преобразователей выполнен из высокопрочной керамики.


Частота, МГц Размер пьезоэлемента, мм Размер контактной поверхности, мм Габаритые размеры DxH, мм Обозначение для заказа
1,25 Ø 20 Ø 20 Ø26х26 П111-1,25-К20
1,8 Ø 20 Ø 20 Ø26х26 П111-1,8-К20
1,8 Ø 12 Ø 12 Ø19х22 П111-1,8-К12
2,5 Ø 20 Ø 20 Ø26х26 П111-2,5-К20
2,5 Ø 12 Ø 12 Ø22х36 П111-2,5-К12
5 Ø 12 Ø 12 Ø22х36 П111-5-К12
5 Ø 6 Ø 12 Ø19х22 П111-5-К6
10,0 Ø 4 Ø 6 Ø19х22 П111-10-К4
