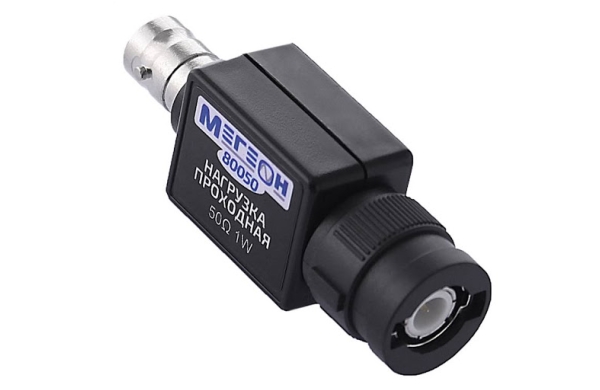

Нагрузка проходная МЕГЕОН 80050

Артикул: 1-383360

  • Номинальное сопротивление : 50 Ом
  • Максимальная рассеиваемая мощность : 1 Вт
  • Максимальная рабочая частота : 1 ГГц
  • Тип соединительных разъемов : BNC (штекер) – BNC (гнездо)

МЕГЕОН 80050 - это пассивная проходная нагрузка сопротивлением 50 Ом и максимальной рассеиваемой мощностью 1 Вт. Конструкция выполнена в виде встречных BNC-разъемов, что позволяет подключить ее в разрыв цепи.

Подвижная часть байонетного разъема (BNC) имеет пластиковое изолирующее покрытие, что снижает риск поражения электрическим током. В изделии применен высококачественный ВЧ-резистор с минимальными паразитными индуктивностями и емкостью, что обеспечивает одинаковый импеданс во всей полосе рабочих частот до 1ГГц.

Прибор может с успехом использоваться для подключения к осциллографу источников сигнала, которые требуют согласование по волновому сопротивлению. Данную принадлежность также можно использовать в качестве 50-и омного терминатора. Спектр применения достаточно широк и не ограничивается вышеуказанными сферами.

Особенности:

  • Встречные BNC-коннекторы
  • Широкий рабочий диапазон частот

Характеристики

Параметр Значение
Максимальная рабочая частота 1 ГГц
Сопротивление 50 Ом
Максимальная рассеиваемая мощность 1 Вт
Соединительные разъемы BNC (штекер) - BNC (гнездо)
Условия эксплуатации

Температура: -40 … 60°С,

Относительная влажность не более 80%

Условия хранения

Температура: -40 … 60°С,

Относительная влажность не более 85%

Габаритные размеры  60х20х17 мм
Вес  25 г.
