Описание

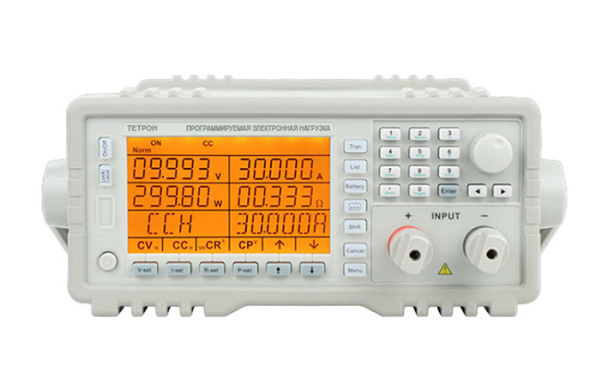

- ТЕТРОН-Н12 это электронная программируемая нагрузка. 150 вольт 60 ампер 300 ватт.
- Модель отличается удобным интуитивно понятным управлением, большим информативным ЖК дисплеем размером 4,3 дюйма с подсветкой и обладает всеми необходимыми функциями и режимами: стабилизация тока, напряжения, сопротивления, мощности, 9 различных операций с параметрами, установка последовательности действий и циклов, тест короткого замыкания.
- Нагрузка также имеет функции автовключения и автовыключения, защиту от перегрузки по току, напряжению, мощности, перегрева и неправильного подключения.
- Позволяет тестировать емкость аккумуляторных батарей.
- В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.
Характеристики
Входное напряжение |
0-150 В |
|
Входной ток |
1 мА-60 А |
|
Максимальная мощность |
300 Вт |
|
Режим постоянного напряжения
|
||
Нижний диапазон (CVL) |
0,1 В-30 В |
|
Разрешение |
1 мВ |
|
Погрешность |
±0.05% + 0.02% полной шкалы |
|
Верхний диапазон (CVH) |
0.1 В – 150 В |
|
Разрешение |
10 мВ |
|
Погрешность |
±0.05% + 0.025% полной шкалы |
|
Режим постоянного тока
|
||
Нижний диапазон (CCL) |
0-6 А |
|
Разрешение |
1 мА |
|
Погрешность |
±0.1% + 0.1% полной шкалы |
|
Верхний диапазон (CCH) |
0-60 А |
|
Разрешение |
10 мА |
|
Погрешность |
±0.1% + 0.15% полной шкалы |
|
Режим постоянного сопротивления
|
||
Нижний диапазон (верхний диапазон напряжения) (VH CRL) |
0,025 – 3 Ом |
|
Разрешение |
50 мкОм |
|
Погрешность |
±0.5% + 0.5% полной шкалы |
|
Средний диапазон(верхний диапазон напряжения)(VH CRM) |
3-300 Ом |
|
Рарешение |
5,4 мкс |
|
Погрешность |
±1% + 1% полной шкалы |
|
Верхний диапазон (верхний диапазон напряжения) (VH CRH) |
30-4000 Ом |
|
Разрешение |
0,2 мкс |
|
Погрешность |
±1,5% + 1,5% полной шкалы |
|
Нижний диапазон (нижний диапазон напряжения) (VL CRL) |
0,025-0,6 Ом |
|
Разрешение |
9,6мкОм |
|
Погрешность |
±0.5% + 0.5% полной шкалы |
|
Средний диапазон (нижний диапазон напряжения) (VL CRM) |
0,6-60 Ом |
|
Разрешение |
27 мкс |
|
Погрешность |
±1% + 1% полной шкалы |
|
Верхний диапазон (нижний диапазон напряжения) (VL CRH) |
6 – 2000 Ом |
|
Разрешение |
3 мкс |
|
Погрешность |
±1,5% + 1,5% полной шкалы |
|
Режим постоянной мощности
|
||
Режим постоянной мощности (СР) |
0-300Вт |
|
Разрешение |
1мВт |
|
Погрешность |
±1% + 0.1% полной шкалы |
|
Измерение напряжения
|
||
Нижний диапазон (low) |
0-30 В |
|
Разрешение |
1 мВ |
|
Погрешность |
±0,05% + 0,02% полной шкалы |
|
Верхний диапазон (High) |
0-150 В |
|
Разрешение |
10 мВ |
|
Погрешность |
±0,05% + 0,025% полной шкалы |
|
Измерение тока
|
||
Нижний диапазон (low) |
0-6 А |
|
Разрешение |
1 мА |
|
Погрешность |
±0,1% + 0,1% полной шкалы |
|
Верхний диапазон (High) |
0-60 А |
|
Разрешение |
1 мА |
|
Погрешность |
±0,1% + 0,15% полной шкалы |
|
Измерение мощности
|
||
Измерение мощности |
0-300 Вт |
|
Разрешение |
1 мВт (до 100 Вт), 10 мВт (более 100 Вт) |
|
Погрешность |
±1% + 0.1% полной шкалы |
|
Тестовый разряд батарей
|
||
Допустимое напряжение |
0,1 В – 150 В |
|
Разрешение тока разряда |
10 мА |
|
Емкость |
До 6000 Ач |
|
Разрешение |
1 мАч |
|
Погрешность |
±0,3% + 0,01 Ач |
|
Время разряда |
от 1 секунды до 100 часов |
|
Точность установки |
1 с |
|
Погрешность установки |
0.2% + 1с |
|
Общие данные
|
||
Питание |
220 В ± 10%, 50/60 Гц |
|
Условия эксплуатации |
температура 0 °C - 40 °C, влажность до 80% |
|
Условия хранения |
температура -10 °C - 60 °C, влажность до 70% |
|
Габаритные размеры |
215х412х89 мм |
|
Масса |
6,7 кг |
|
Технические условия (ТУ) |
ТУ 26.51.43-005-48526697-2018 |
Комплектация
Нагрузка электронная |
1 штука |
Кабель интерфейсный RS232 |
1 штука |
Кабель сетевого питания |
1 штука |
Паспорт изделия с отметкой ОТК |
1 штука |
Сертификат о калибровке |
1 штука |
