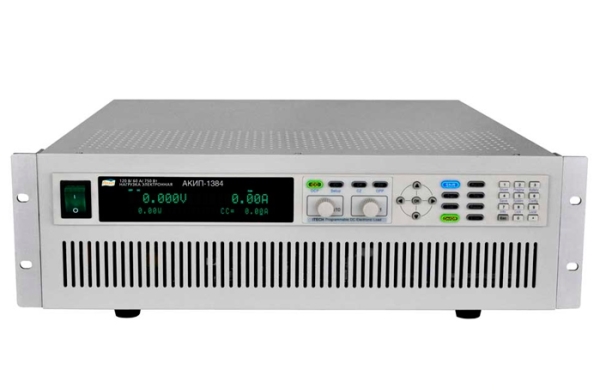

Нагрузка электронная АКИП-1384/8

Артикул: 1-381642

  • Входные параметры: пост. напряжение до 500 В, ток до 480 А, мощность до 6000 Вт;
  • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим (до 25 кГц), LED режим (тест устройств питания с/д);
  • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
  • Высокая скорость (до 50 кГц) и разрешение измерений (1 мВ/ 1 мА);
  • Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
  • Функции тестирования батарей и имитации короткого замыкания;
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
  • Интерфейс внешнего аналогового управления и контроля;
  • Яркий контрастный вакуумно-флуоресцентный дисплей;
  • 4-х проводная схема подключения;
  • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
  • Интеллектуальная система охлаждения;
  • Интерфейсы: RS-232, USB, GPIB.

Особенности

  • Входные параметры: пост. напряжение до 500 В, ток до 480 А, мощность до 6000 Вт;
  • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим (до 25 кГц), LED режим (тест устройств питания с/д);
  • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
  • Высокая скорость (до 50 кГц) и разрешение измерений (1 мВ/ 1 мА);
  • Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
  • Функции тестирования батарей и имитации короткого замыкания;
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
  • Интерфейс внешнего аналогового управления и контроля;
  • Яркий контрастный вакуумно-флуоресцентный дисплей;
  • 4-х проводная схема подключения;
  • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
  • Интеллектуальная система охлаждения;
  • Интерфейсы: RS-232, USB, GPIB.

Технические характеристики

Параметр АКИП-1384/6 АКИП-1384/7 АКИП-1384/8
Входные параметры
Напряжение на нагрузке 0…120 В 0…500 В 0…120 В
Ток в нагрузке 0…360 А 0…150 А 0…480 А
Мощность 4500 Вт 5000 Вт 6000 Вт
Режим постоянного напряжения (CV)
Диапазон установки 0…18/ 120 В 0…50/ 500 В 0…18/ 120 В
Погрешность установки ±(0,025%∙Uуст + 0,05%∙Uконечн)
Дискретность установки 1/ 10 мВ
Режим постоянного тока (CС)
Диапазон установки 0…36/ 0…360 А 0…15/ 0…150 А 0…48/ 0…480 А
Погрешность установки ±(0,05%∙Iуст + 0,1%∙Iконечн) ±(0,05%∙Iуст + 0,05%∙Iконечн) ±(0,05%∙Iуст + 0,1%∙Iконечн)
Дискретность установки 1 / 10 мА
Режим постоянного сопротивления (CR)
Диапазон установки 0,01 (от 0,03 Ом для АКИП-1384/7)…10 Ом/ 10 Ом…7,5 кОм
Погрешность установки ±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) в диапазоне 0,01…10 Ом;
±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн) в диапазоне 10 Ом…7,5 кОм
Дискретность установки 16 бит
Режим постоянной мощности (CP)
Диапазон установки 0…4500 Вт 0…5000 Вт 0…6000 Вт
Погрешность установки ±(0,2% ∙ Pуст + 0,2% ∙ Pконечн)
Дискретность установки 100 мВт
Измерение напряжения
Диапазон (разрешение) 0…18 В (1 мВ)/
0…120 В (10 мВ)
0…50 В (1 мВ)/
0…500 В (10 мВ)
0…18 В (1 мВ)/
0…120 В (10 мВ)
Погрешность измерения ±(0,025% ∙ Uизм+0,025% ∙ Uконечн)
Измерение тока
Диапазон (разрешение) 0…36 А (1 мА)/
360 А (10 мА)
0…15 А (1 мА)/
150 А (10 мА)
0…48 А (1 мА)/
480 А (10 мА)
Погрешность измерения ±(0,05%∙Iуст + 0,05%∙Iконечн)
Измерение мощности
Диапазон (разрешение) 0…4500 Вт (10 мВт) 0…5000 Вт (100 мВт) 0…6000 Вт (100 мВт)
Погрешность измерения ±(0,2%∙Ризм+0,2%∙Рконечн)
Общие данные
Напряжение питания 110/ 220 В, 50 Гц
Габаритные размеры 830 х 730 х 750 мм
Масса 84 кг
