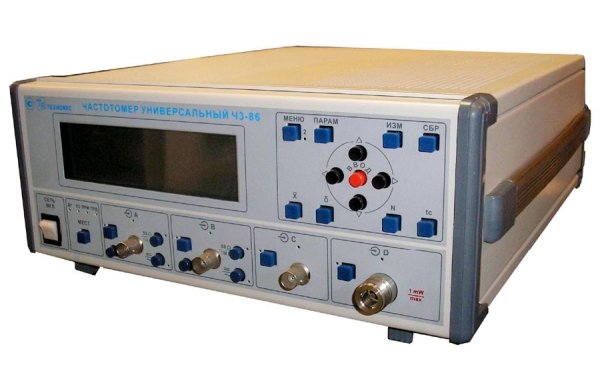

Частотомер универсальный Ч3-86А
Частотомер универсальный Ч3-86А Надежный лабораторный прибор высокого класса точности с широкими функциональными возможностями, обеспечивающий работу автономно и в составе автоматизированных измерительных систем. В приборе удачно совмещены простота конструкции, современный дизайн, удобство и четкость управления и получения информации об измеряемой физической величине:
• широкий диапазон частот
• высокая разрешающая способность
• автоматизация процесса измерения
• автоматическая и ручная установка уровня запуска
• статистическая обработка результатов измерений
• совместимость с последовательным интерфейсом RS-232 и интерфейсом USB
• жесткие условия эксплуатации
Измеряет частоту (период) непрерывных синусоидальных и видеоимпульсных сигналов, временных параметров импульсных сигналов (длительности, периода следования, длительности фронта и спада импульса) интервалов времени, отношения частот двух сигналов и счета колебаний, частоты непрерывных колебаний и несущей частоты радиоимпульсных сигналов в диапазоне СВЧ, разности фаз между двумя синхронными синусоидальными сигналами.
Основные технические характеристики:
• частоты и периода синусоидальных и видеоимпульсных сигналов от 0,005 Гц до100 МГц (вход А)
• частоты синусоидальных и видеоимпульсных сигналов от 0,01 Гц до100 МГц (вход В)
• частоты непрерывных синусоидальных колебаний
• частоты непрерывных синусоидальных колебаний от 0,1 до 1 ГГц (вход С) от 0,6 до17,85 ГГц (вход D)
• длительности импульсов от 10 нс до 1000 с
• длительности фронта, спада от 5 нс до 100 мкс
• интервалов времени между произвольными фронтами импульсов от минус 10 3 до 10 3 с
• отношения частот двух сигналов до 10 9
• среднего значения несущей частоты импульсно-модулированного (ИМ) сигнала: от 0,6 до 17,85 ГГц
а) частота следования радиоимпульсов от 100 Гц до 500 кГц при скважности от 2 до10 3
б) минимальная длительность радиоимпульса 1 мкс
• Разрешающая способность измерения частоты 1х10-10 с/tсч
Уровни входных сигналов:
• для синусоидальных сигналов (входы А и В) от 0,03 до 1 В
• для видеоимпульсных сигналов (входы А и В) от 0,1 до 2,5 В
• при измерении длительности импульсов от 0,1 до 2,5 В
• при измерении длительности фронта и спада импульсов от 0,1 до 2,5 В
• по входу С от 30 мВ – 1 В
• по входу D от 30 мкВт - 5 мВт
• Диапазон измерения разности фаз двух синхронных синусоидальных сигналов от минус 180º до 180º
• Погрешность измерения разности фаз двух синхронных синусоидальных сигналов ±0,36º (от 1 кГц до 1 МГц); ±3,6º ( при частоте выше 1 МГц)
• Входное сопротивление - каналы А и В (50±2,5) Ом; (1±0,1) МОм/100пФ
• Входное сопротивление -каналы С и D (50±2,5) Ом
• Частота сигналов встроенного кварцевого генератора 10 МГц
• Относительная погрешность по частоте встроенного кварцевого генератора не более 2x10-7 за 12 месяцев
• Диапазон рабочих температур -10 … +50 °С;
• Питание от сети переменного тока (220±22) В, (50±1) Гц
• Потребляемая мощность не более 50 ВА
• Габариты 307х120х436.5 мм
• Масса 7,5 кг
