Монтажное приспособление типа «Третья рука» предназначено для облегчения процесса пайки выводов проводов к
контактам разъемов при производстве жгутовой продукции. Приспосоление имеют от 1до 3 мест для зажима разъемов
разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. Крепежная плита
может перемещаться вдоль основания и изменять угол наклона.

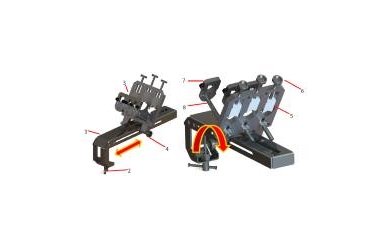

1- Основание
2- Винтовой зажим
3- Крепежная плита регулируемая
4- Винт фиксации крепежной плиты (левый)
5- Ползуны
6- Рукоятка винтового привода ползуна
7- Зажим жгута быстросъемный
8- Штанга зажима жгута
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПДМЖВР 46/71.3/ст | |
| Число закрепляемых разъемов и жгутов | 3 места |
| Расстояние по гризонтали между разъемами | 71 мм |
| Макс./мин. диаметр закрепляемого разъема | 46 / 20 мм |
| Макс./мин диаметр закрепляемого жгута | 24 / 10 мм |
| Габаритные размеры (ШхВхГ) | 220 х 470 х 500 мм |
| Вес | ~7 кг |
| Способ закрепления изделия на столе | Винтовой зажим |
| Регулировка положения крепежной плиты | Продольная и по углу наклона |
| Длина штанги крепления зажима жгута | 150 мм |
Функционал дополнительный: продольная регулировка длины штанги зажима жгута, поворот зажима жгута, демонтаж
штанги зажима жгута с крепежной плиты.
