Держатели для пайки третья рука для монтажа кабеля в разъемы
| Монтаж проводов в разъем на жгутовом производстве это ответственный трудоемкий ручной техпроцесс. Для облегчения проведения пайки разъемов требуются различные приспособления. | Монтажные приспособления для пайки разъемов типа «Третья рука» предназначены для пайки выводов проводов к контактам разъемов при производстве жгутовой продукции. Предлагаемые приспособление для пайки разъемов имеют от 1 до 3 мест для фиксации разъемов разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. | Крепежная плита может перемещаться вдоль основания и изменять угол наклона. Некоторые приспособления для монтажа кабельных разъемов могут поставляться на основаниях с вакуумной или магнитной фиксацией |

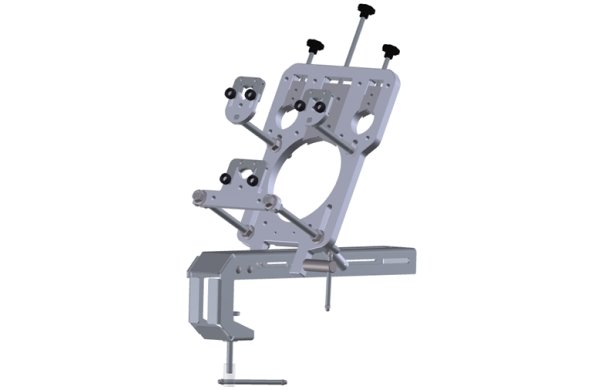

Приспособление для пайки разъемов №4 на струбцине
Держатель для пайки третья рука обеспечивает закрепление двух круглых разъемов диаметром от 20 до 46 мм и поддержку кабельных жгутов диаметром от 10 до 24 мм. Третье посадочное место обеспечивает закрепление разъема диаметром от 76 до 146 мм и поддержку кабельного жгута диаметром от 21 до 35 мм. Наклон приспособления для пайки разъемов может изменяться.
