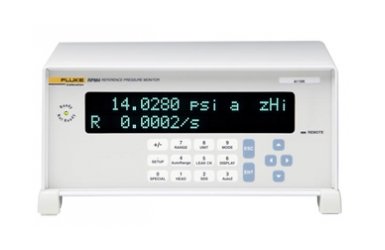

Монитор эталонного давления, версия данных для воздуха (неподвижное крыло)
Версия данных для воздуха RPM4-AD
RPM4-AD представляет собой особую конфигурацию монитора эталонного давления RPM4, которая позволяет измерять и отображать высоту (футы, метры), скорость движения воздуха (морские узлы, мили/с, километры/час, число Маха) и давление (в общепринятых единицах).
Характеристики
• Охватываются диапазоны абсолютного и дифференциального давления типичных датчиков воздушных сигналов.
• Версии диапазона с неподвижным крылом и несущим винтом
• Правильная работа Pt, Ps, Qc
• Передача погрешности измерения стандартного уровня
• Автоматизированное измерение скорости при заданном пользователем интервалом дискретизации
• Функция автоматической проверки утечки
• Компактное и простое представление
• Система самозащиты SDS закрывает испытательные порты, чтобы защитить их от сверхдавления
• В комплект включены интерфейсы RS-232 и IEEE-488
• Доступна батарея
• Идеально подходит для аттестации приборов контроля летных данных (ADTS)
|
Общие технические характеристики RPM4-AD |
|||
| Требования к электропитанию | Переменное напряжение 85–264 В, 50/60 Гц, макс. потребляемая мощность 25 ВА и 12 В постоянного тока, 1,2 А |
||
| Температурный диапазон эксплуатации | от 15 до 35 °C | ||
| Вентиляция | Для предотвращения перегрева продукта обеспечьте надлежащую вентиляцию. Допустим зазор 10 см перед охлаждающим вентилятором задней панели. | ||
| Диапазон температур при хранении | от –20 до 70 °C | ||
| Вибрация | В соответствии со стандартом MIL-T-28800D | ||
| Масса | 5 кг | ||
| Габариты | 10 см (В) x 22,7 см (Ш) x 24 см (Г) | ||
| Микропроцессоры | Motorola 68302, 16 МГц | ||
| Порты связи | RS232 (COM1, COM2), IEEE-488.2 | ||
| Плавкие предохранители | Предохранитель на 1 A, 250 В переменного тока, 5 x 20 мм, предохранитель с задержкой срабатывания Предохранитель внутреннего источника питания, не заменяемый оператором: 2,5 A, 250 В переменного тока |
||
| Диапазоны давления | Lo Q-RPT | Hi Q-RPT | Qc (уровень моря) |
| A160K/A160K | 160 кПа абс. | 160 кПа абс. | 60 кПа |
| A160K/A350K | 160 кПа абс. | 350 кПа абс. | 250 кПа |
| Диапазон высот над уровнем моря | |||
| A160K/A160K | от –4 000 до 20 000 м | ||
| A160K/A350K | от –4 000 до 30 000 м | ||
| Диапазон скоростей воздушного потока (уровень моря) |
|||
| A160K/A160K | от 0 до 1 020 км/ч (550 морских узлов) | ||
| A160K/A350K | от 0 до 2 040 км/ч (1100 морских узлов) | ||
| Рабочая среда | Чистый, сухой, некоррозионный газ | ||
| Подсоединение давления | |||
| Ps , Pt | AN-4 (37º уширение), штекер | ||
| VENT, ATM | 10-32 UNF (американская унифицированная тонкая резьба) | ||
| Система самозащиты (SDS™) | Включена. Изолирует Q-RPT от испытательных портов Ps и Pt и выбрасывает Q-RPT в атмосферу. | ||
| Ограничения по давлению | A160K Q-RPT | A350K Q-RPT | |
| Максимальное рабочее давление | 160 кПа абс. | 350 кПа абс. | |
| Максимальное давление без повреждения | 200 кПа абс. | 370 кПа абс. | |
| Максимальная защита SDS | 10 МПа | ||
| Отметка CE | Доступно, необходимо указать | ||
