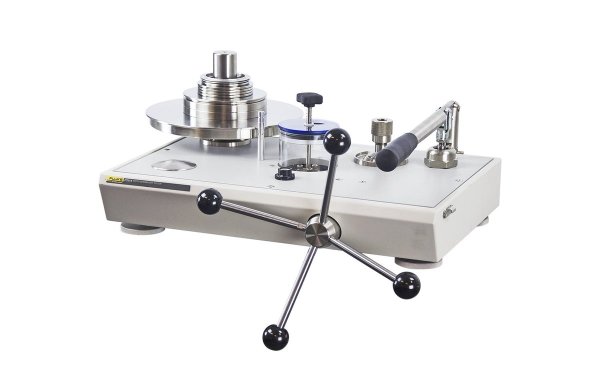

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester
С водяным управлением – одиночный PCU
Диапазон давления от 1 379 до 68 948 кПа
Модели P3200 выпускаются с одним или двумя поршнями для увеличения рабочих диапазонов. В качестве единиц измерения могут использоваться МПа, фунты/кв. дюйм, бар, кгс/см². Эти надежные приборы демонстрируют высокую точность, скорость и простоту использования. Устройства отличаются встроенным заливным насосом для систем большого расхода, индикаторами хода поршней и высокачественным винтовым прессом для точного контроля давления.
Дополнительные возможности
Программное обеспечение PressCal для расчета давления и формирования сертификатов
- Давление доходит до 70 Мпа (700 бар)
- Стандартная точность 0,015 % от показаний (опционально 0,008 %)
- Один или два поршня
- Встоенные ручные насосы в стандартной комплектации
- Монтированный спиртовой уровень с регулируемой опорой
- Устройства могут быть приведены в соответствие с региональными стандартами силы тяжести FOC
Диапазоны давления
Приборы на дистиллированной воде До 70 МПа ( 700 бар) Точность
Точность ±0,015 % показаний (по заказу ± 0,008 %) *Точность определяется как % показаний от 10 до 100 % диапазона поршня при использовании в соответствии с поправками, указанными в поверочном сертификате. Менее 10 % ± (класс точности) х 10 % диапазона поршня.
Материалы
Эталонный утяжелитель Немагнитная аустенитная нержавеющая сталь серии 3 Весовая плотность 7,8 г/см³ Дополнительные разновесы Алюминий, обработанный специальным горячим раствором Весовая плотность 2,7 г/см³ Материал поршня Карбид вольфрама с никелевой связкой
Плотность – 15 г/см³Материал цилиндра Закаленная мартенситная сталь
Карбид вольфрама (давление воды более 3,5 МПа (35 бар)Коэффициенты теплового расширения Масляный поршень/цилиндр – 16,5 миллионных долей / °C
Вода (более 3,5 МПа (35 бар) – 11 миллионных долей / °CОбщие характеристики
Адаптеры контрольных отверстий 1/8, 1/4, 3/8 и 1/2
NPT или BSPМасса прибора 16 кг Габариты прибора (Ш x Г x В) 440 x 300 x 215 мм Масса набора утяжелителей (типовая) 36 кг Объем резервуара 150 см³ Рабочий объем винтового пресса 5,5 см³ Рабочий объем насоса 4,7 см³ на ход Материалы уплотнительного кольца Бутадиенакрилонитрильный каучук в стандартной комплектации, Viton и EPDM по заказу Привесы
Минимальные стандартные привесы До 3,5 МПа (35 бар): 10 кПа (0,1 бар)
От 3,5 до 35 МПа (от 35 до 350 бар): 100 кПа (1 бар)
От 35 до 140 МПа (от 350 до 1400 бар): 200 кПа (2 бар)
Модель P3112: 10 кПа (0,1 бар)Дополнительные разновесы До 3,5 МПа (35 бар): 1 кПа (0,01 бар)
От 3,5 до 35 МПа (от 35 до 350 бар): 10 кПа (0,1 бар)
От 35 до 140 МПа (от 350 до 1400 бар): 20 кПа (0,2 бар)Рабочие среды
Рабочие среды Дистиллированная или деионизированная вода Дополнительные возможности
Программное обеспечение PressCal Программное обеспечение на базе Windows, позволяющее пользователям легко применять все необходимые поправки для улучшения качества работы грузопоршневого манометра. После этого данные калибровки сохраняются и (или) используются для автоматического создания поверочного сертификата. Программное обеспечение PressCal входит в стандартный комплект приборов с погрешностью 0,008 %. Жидкости Приборы можно заказать для использования с гидpавлической или тормозной жидкостями. В связи с агрессивной природой этих жидкостей стандартные нитриловые уплотнения и акриловые трубки резервуаров заменяются на уплотнения из вайтона или EPDM (в зависимости от системы) и алюминиевые трубки резервуаров. По вопросам заказа приборов для использования в таких специализированных средов обращайтесь на фабрику.
