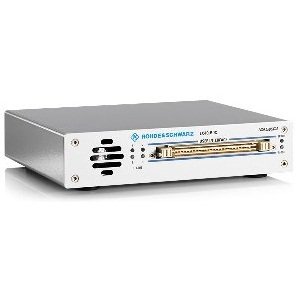

Описание:

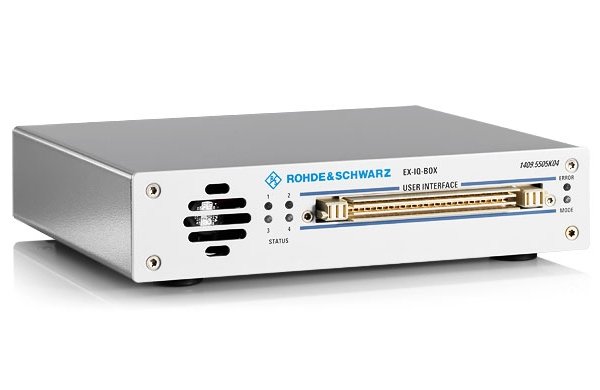

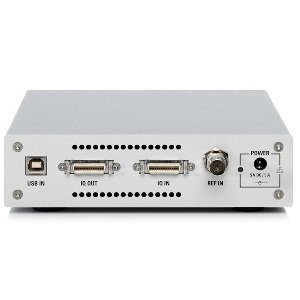

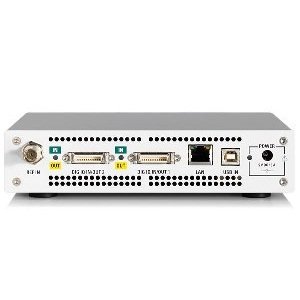

Новая версия Ex-IQ-Box позволяет работать в полностью двунаправленном режиме одновременно на прием и передачу IQ данных, конфигурируется с помощью внешнего ПО R&S®DigIConf по интерфеи?су USB, а также может быть оснащена опциями внутреннеи? памяти для воспроизведения сигналов с помощью WinIQSIM2 и записи сигналов.
Свойства:
Двунаправленный цифровой I/Q-интерфейс для генераторов сигналов, анализаторов и коммуникационных тестеров компании Rohde & Schwarz
• Стандартные цифровые модулирующие сигналы
• Генерация сигналов всех основных современных стандартов, например, EUTRA/LTE, 3GPP FDD, HSPA, WiMAX™, GSM/EDGE и т.д. (с использованием R&S®SMU200A, R&S®SMJ100A, R&S®AMU200A или R&S®AFQ100A)
• Универсальные функции обработки сигналов, включая формирование аддитивного белого гауссова шума и предыскажений I/Q сигналов (с использованием R&S®SMU200A, R&S®SMJ100A, R&S®AMU200A или R&S®AFQ100A)
• Имитация затуханий (с использованием R&S®SMU200A, R&S®AMU200A)
• Простое и гибкое преобразование цифровых модулирующих сигналов в аналоговые сигналы промежуточной частоты или радиочастотные сигналы (с использованием R&S®SMU200A или R&S®AMU200A)
• Векторный анализ цифровых модулирующих сигналов всех основных современных стандартов, например, EUTRA/LTE, 3GPP FDD, HSPA, WiMAX™, GSM/EDGE и т.д. (с использованием R&S®FSQ, R&S®FSG или R&S®FMU)
• Современное решение для проведения широкополосных радикоммуникационных тестов с использованием цифрового интерфейса модулирующих сигналов компонентов (с использованием R&S®CMW500)
Гибкие форматы данных
• Максимальная скорость передачи данных 100 МГц, переменная передискретизация в соответствии с оборудованием компании Rohde & Schwarz
• Изменяемая длина слова от 4 до 18 бит для синфазного (I) и квадратурного (Q) сигналов (EX-IQ-BOX 1409.5505K04)
• Параллельные и последовательные форматы передачи данных
• Скорости передачи данных для форматов SDR и DDR
• Форматы без чередования и форматы с чередованием I/Q и Q/I
• Выбираемый порядок следования бит и выравнивание по границе слова
• Представление в двоичном дополнении и с двоичным сдвигом
• Инвертирование I и Q данных
• Положительная и отрицательная логика
Гибкая схема формирования тактовой частоты
• Максимальная частота до 100 МГц для параллельных форматов передачи и до 400 МГц для последовательных форматов
• Внутренний и внешний источник опорной частоты
• Выбираемая фаза тактового сигнала (с шагом 90°) и сдвиг (±5 нс)
Изменяемый сигнальный интерфейс
• Стандарты логики LVTTL (низкоуровневый ТТЛ), CMOS (КМОП) и LVDS (низкоуровневый дифференциальный сигнал)
• В комплекте две платы согласования (несимметричный, дифференциальный разъем) для подключения тестируемого устройства
• Простота конфигурации интерфейса с использованием прилагаемого программного обеспечения R&S®DiglConf (только для EX-IQ-BOX 1409.5505K04)
• Концепция с расчетом на будущее допускает модернизацию для работы как со стандартными, так и с пользовательскими интерфейсными протоколами посредством дополнительных плат согласования
Характеристики:
• Двунаправленный цифровой I/Q-интерфейс для генераторов сигналов, анализаторов и коммуникационных тестеров компании Rohde & Schwarz
• Гибкие форматы данных
• Гибкая схема формирования тактовой частоты
• Изменяемый сигнальный интерфейс
• Простота конфигурации интерфейса с использованием прилагаемого программного обеспечения R&S®DiglConf (только для EX-IQ-BOX 1409.5505K04)
• Концепция с расчетом на будущее допускает модернизацию для работы как со стандартными, так и с пользовательскими интерфейсными протоколами посредством дополнительных плат согласования
