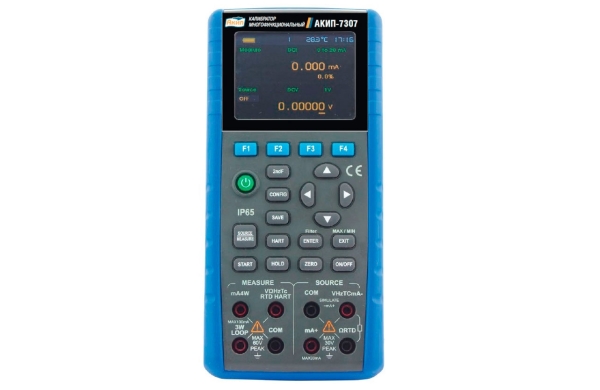

Многофункциональный калибратор процессов АКИП-7307 является мощным, но в то же время легким в использовании портативным калибратором. С помощью функций измерения и генерации можно обслуживать большое число промышленных датчиков.
Особенности
- Многофункциональные измерители и имитаторы сигналов от первичных преобразователей для калибровки и поверки вторичной аппаратуры;
- Основные измерительные и выходные функции: пост. напряжение, пост. ток, сопротивление, частота, термопара, термосопротивление, напряжение петли, выходные импульсы, коммутатор, подсчет количества переключений с усреднением;
- Поддержка протокола HART для обмена данными и проверки (только АКИП-7307Н);
- Базовая погрешность 0,01%;
- Высокое разрешение;
- Два независимых канала для одновременного измерения и подстройки выходного сигнала при корректировке процесса в реальном масштабе времени (тест клапанов, датчиков, преобразователей и др.);
- Возможность измерения сопротивления по 2-х и 3-х проводной схеме;
- Малогабаритный, высокоточный, легкоуправляемый;
- Интерфейс RS-232.
Технические характеристики
| Функция «Измерения» | ||||
| Режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 50 мВ | -5 мВ…55 мВ | 1 мкВ | 0,01 %+0,01 диап |
| 500 мВ | -50 мВ…550 мВ | 10 мкВ | ||
| 5 В | -0,5 В…5,5 В | 0,1 мВ | ||
| 30 В | -5 В…35 В | 1 мВ | ||
| Постоянный ток | 50 мА | - 5 мА …55 мА | 1 мкА | |
| Частота | 50 кГц | 3 Гц…50 кГц | 0,01 Гц | 0,01 %+0,00004 диап |
| CPM | 180…3000000 CPM | 1 CPM | ±2 CPM | |
| Сопротивление | 500 Ом | 0 Ом…550 Ом | 0,01 Ом | 0,01 %+0,01 диап |
| 5 кОм | 0 кОм…5,50 кОм | 0,1 Ом | 0,01 %+0,01 диап | |
| Измерение температуры с помощью термопар | R | 0…1767°C | 1°C | 1,8°C |
| S | 0…1767°C | |||
| K | -100,0…1372,0 °C | 0,1°C | 1,2°C | |
| E | -50,0…1000,0 °C | 1,5°C | ||
| J | -60,0…1200,0 °C | 1,0 °C | ||
| T | -100,0…400,0 °C | 1,0 °C | ||
| N | -200,0…1300,0 °C | 1,5 °C | ||
| B | 600…1820 °C | 1 °C | 2,2 °C | |
| L | -60,0…900,0 °C | 0,1°C | 0,7 °C | |
| U | -100,0…600,0 °C | |||
| Измерение температуры с помощью термосопротивления | PT100 | 200,0…850,0 0C | 0,10C | 0,8 0C |
| PT200 | -200,0…630,0 0C | 1,0 0C | ||
| PT500 | -200,0…630,0 0C | 0,7 0C | ||
| PT1000 | -200 …630 0C | 0,7 0C | ||
| Cu10 | -100 …260 0C | 1,8 0C | ||
| Cu50 | -50,0…150,00C | 0,7 0C | ||
| Счетчик импульсов | 1…100000 | 1 | ±2 | |
| Прозвонка | 50 Ом | ≤ 50 Ом | ||
| Измерение давления с помощью модулей давления | 2 типа модулей серии VРМ | Зависит от модуля | Зависит от модуля | Зависит от модуля |
| Функция калибратора (источник сигналов) | ||||
| Постоянное напряжение | 100 мВ | -10 мВ…110 мВ | 1 мкВ | 0,01 %+0,01 диап |
| 1 В | -0,1 В…1,1 В | 10 мкВ | 0,01 %+0,01 диап | |
| 10 В | -1 В…11 В | 0,1 мВ | 0,01 %+0,01 диап | |
| Постоянный ток | 30 мА | 0…33 мА | 1 мкА | 0,01 %+0,01 диап |
| Частота | 100 Гц | 1…110 Гц | 0,01 Гц | ±2 емр |
| 1 кГц | 0,1…1,1 кГц | 1 Гц | ||
| 10 кГц | 1…11 кГц | 0,1 кГц | ||
| 50 кГц | 10…50 кГц | 2 кГц | ±5 емр | |
| CPM | 60…1200 CPM | 1 CPM | ±2 CPM | |
| Импульсы | 100 Гц | 10…100000 имп. | 1 имп | ±2 |
| 1 кГц | ||||
| 10 кГц | ||||
| Переключатель (коммутатор) | 100 Гц | 1…110 Гц | 0,01 Гц | ±2 емр |
| 1 кГц | 0,1…1,1 кГц | 1 Гц | ||
| 10 кГц | 1…11 кГц | 0,1 кГц | ||
| 50 кГц | 10…50 кГц | 2 кГц | ||
| Сопротивление | 400 Ом | 0 Ом…400 Ом | 0,01 Ом | 0,01 %+0,01 диап |
| 4 кОм | 0 кОм…4 кОм | 0,1 Ом | 0,01 %+0,01 диап | |
| Имитация статической харки термопары | R | 0…1760 °C | 1 °C | 1,5 °C |
| S | 0…1760 °C | 0,1 °C | 1,5 °C | |
| K | -200,0…1370,0 °C | 0,9 °C | ||
| E | -200,0…1000,0 °C | 0,6 °C | ||
| J | -200,0…1200,0 °C | 0,7 °C | ||
| T | -250,0 …400,0 °C | 0,6 °C | ||
| N | -200,0…1300,0 °C | 1 °C | ||
| B | 600…1820 °C | 1 °C | 1,5 °C | |
| L | -200,0…900,0 °C | 0,1 °C | 0,7 °C | |
| U | -200,0…600,0 °C | 0,7 °C | ||
| Имитация статической хар-ки термосопротивления | PT100 | -200,0…850,0 °C | 0,1 °C | 0,8 °C |
| PT200 | -200,0…630,0 °C | 1 °C | ||
| PT500 | -200,0…630,0 °C | 0,7 °C | ||
| PT1000 | -200 …630 °C | 0,7 °C | ||
| Cu10 | -10,0…250,0°C | 1,8 °C | ||
| Cu50 | -50,0…150,0°C | 0,6 °C | ||
| Петля (режим питания петли от внутреннего источника) | 24 В при макс.токе 22 мА | 10 % | ||
| Общие характеристики | ||||
| Питание | 4 х 1,5 В ААА | |||
| Условия эксплуатации | 0…50 0C (≤80%) | |||
| Условия хранения | -25…90 0C (≤90%) | |||
| Исполнение | IP 65; МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост) | |||
| Время самопрогрева | 10 минут | |||
| Дисплей | Цветной, диагональ 8 см | |||
| Подсветка | Есть | |||
| Массо-габаритные показатели | 206х97х60 мм, 600 гр | |||
Комплект поставки
| № | Наименование | Количество |
| 1 | Многофункциональный калибратор АКИП-7307 | 1 |
| 2 | Сумка-кейс | 1 |
| 3 | Измерительные провода красный и черный (комплект) | 2 |
| 4 | Зажимы типа крокодил | 4 |
| 5 | Предохранитель | 4 |
| 6 | Батарея тип ААА | 4 |
| 7 | Съемный защитный чехол | 1 |
| 8 | Щупы наконечники с крокодилом (красный и черный) | 2 |
| 9 | Зажим шприц | 2 |
| 10 | CD диск(ПО) | 2 |
| 11 | Адаптер термопары | 1 |
| 12 | Инструкция по эксплуатации | 1 |
