Описание:

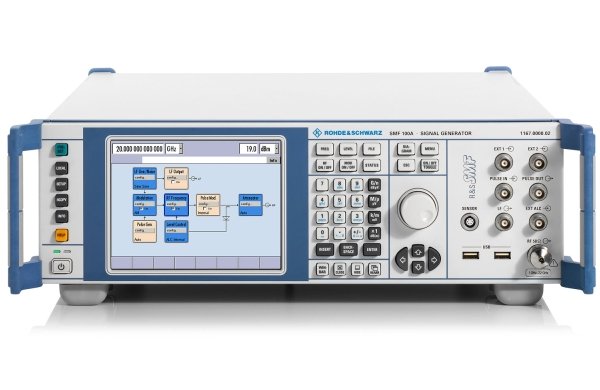

Качество сигнала, скорость и гибкость – вот ключевые качества генератора сигналов диапазона СВЧ R&S®SMF100A. Чтобы удовлетворить даже самым взыскательным требованиям, генератор сигналов СВЧ-диапазона R&S®SMF100A разрабатывался как совершенно новыи? продукт. В результате получился уникальныи? высококлассныи? генератор СВЧ-сигналов, диктующии? новые стандарты. Своими возможностями он перекрывает широкии? спектр приложении?, встречаемых в научных исследованиях, производстве, сервисе, обслуживании и ремонте.
Свойства:
Превосходное качество сигнала
• Исключительно низкий однополосный фазовый шум: тип. зн. -120 дБс (на 10 ГГц; сдвиг от несущей 10 кГц, ширина полосы измерения 1 Гц )
• Улучшенные характеристики фазового шума вблизи несущей с опцией R&S®SMF-B22 (f= 10 ГГц, сдвиг от несущей 10 Гц, ширина полосы измерения 1 Гц) — -65 дБс (без опции R&S®SMF-B22 — -57 dBc)
• Очень низкий широкополосный шум: тип. зн. < -148 дБс на 10 ГГц (сдвиг от несущей > 10 МГц, ширина полосы измерения 1 Гц, уровень +10 дБм)
• Очень низкий уровень гармонических составляющих: < -55 дБс (тип. зн.) на 10 ГГц (уровень +10 дБм)
• Хорошее подавление негармонических составляющих: тип. зн. < -62 дБс на 10 ГГц (сдвиг от несущей > 3 кГц, уровень +10 дБм)
Универсальность
• Диапазон частот от 100 кГц до 43,5 ГГц
• Свипирование по частоте, уровню и НЧ
• AM, широкополосная FM, φM, импульсная модуляция
• Два многофункциональных генератора с рабочей частотой до 10 МГц
• Вместе с датчиком мощности R&S®NRP-Zx может применяться для скалярного анализа электрических цепей.
Идеально подходит для промышленного производства
• Очень быстрая установка уровня и частоты во всем диапазоне уровней и частот: < 4 мс (частота), < 3 мс (уровень), тип. зн. < 750 мкс (частота и уровень в режиме списка)
• Очень высокая выходная мощность — до +25 дБм (тип. зн.)
• Великолепная абсолютная точность и воспроизводимость уровня
• Для выполнения точных измерений мощности имеется разъем для подключения датчиков мощности R&S®NRP-Zx
• Разнообразные интерфейсы для дистанционного управления
• Малое занимаемое место в стойке: всего три единицы по высоте
Использование в аэрокосмической и оборонной областях
• Опциональный импульсный модулятор с превосходными характеристиками:
отношение уровней импульса > 80 дБ
длительность переднего/заднего фронта < 10 нс
длительность импульса < 20 нс
• Опциональный генератор импульсов
• Опциональный съемный флэш-накопитель, позволяющий удовлетворить самые высокие требования безопасности
• Генератор импульсов способен формировать последовательности импульсов для тестирования радаров (опция R&S®SMF-K27), то есть совокупности импульсов с различной шириной и расстоянием между импульсами
Прочие опции
R&S®SMF100A допускает установку следующих опций, которые позволяют использовать его для решения разнообразных задач:
• Аттенюатор для расширения диапазона уровней сигнала
• Высокий уровень выходной мощьности
• АМ, ЧМ, ФМ, и лог. АМ, включая генераторы НЧ и генератор шума
• Режим "аналогового" качания частоты
• Импульсная модуляция высшего класса
• Высококачественный генератор импульсов
• Высокая стабильность выходной частоты
• Снижение фазового шума вблизи несущей
• Генерация импульсных последовательностей
• Анализ мощност
Одиночные импульсы
Двойные импульсы
Последовательность импульсов (с опцией генерации последовательностей импульсов R&S®SMF-K27)
Анализ мощности (зависимость мощности от частоты; например, скалярный анализ цепей)

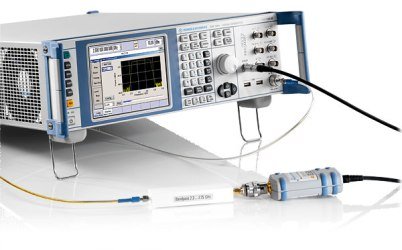

При отсутствии анализатора спектра или анализатора цепей скалярный анализ цепи может быть выполнен при помощи микроволнового генератора сигналов R&S®SMF100A с опцией анализа мощности R&S®SMF-K28 и датчиком мощности R&S®NRP-Zx. Одним из примеров может служить измерение характеристик пропускания полосового фильтра.
Для этого вход фильтра подключается к РЧ выходу, а выход фильтра — к датчику мощности R&S®NRP-Zx. Сам датчик мощности подключается к входу для датчика мощности R&S®SMF100A. R&S®SMF100A выполняет измерения в заданном диапазоне частот и отображает характеристику пропускания полосового фильтра. Это позволяет вручную настраивать фильтр, непосредственно наблюдая результаты регулировки на экране R&S®SMF100A.
Измерения характеристики пропускания полосового фильтра (3,25 ГГц - 5,25 ГГц)
Схема измерений:
• Микроволновый генератор сигналов R&S®SMF100A
• R&S®SMF-B122 (частотный модуль от 1 до 22 ГГц)
• R&S®SMF-K28 (опция анализа мощности)
• Датчик мощности R&S®NRP-Z81 (вместо него могут использоваться другие датчики мощности R&S®NRP-Zxx)
Меню «Зависимость мощности от частоты» опции анализа мощности R&S®SMF-K28 (с настройками для измерения характеристики пропускания)
Для анализа мощности необходима опция R&S®SMF-K28.
Анализ мощности (зависимость мощности от мощности, например, определение точки компрессии)
Анализ точки компрессии при помощи датчика мощности R&S®NRP-Zxx
Микроволновый генератор сигналов R&S®SMF100A совместно с датчиком мощности R&S®NRP-Zxx позволяет анализировать импульсные данные в режиме измерения «мощность». На приведенном ниже графике показаны измерения точек компрессии 1 дБ и 3 дБ внешнего усилителя:
Измерение точки компрессии 1 дБ внешнего усилителя
Схема измерений:
• Микроволновый генератор сигналов R&S®SMF100A
• R&S®SMF-B122 (частотный модуль от 1 до 22 ГГц)
• R&S®SMF-K28 (опция анализа мощности)
• Датчик мощности R&S®NRP-Z81 (вместо него могут использоваться другие датчики мощности R&S®NRP-Zxx)
Измерение точки компрессии 3 дБ внешнего усилителя
Схема измерений:
• Микроволновый генератор сигналов R&S®SMF100A
• R&S®SMF-B122 (частотный модуль от 1 до 22 ГГц)
• R&S®SMF-K28 (опция анализа мощности)
• Датчик мощности R&S®NRP-Z81 (вместо него могут использоваться другие датчики мощности R&S®NRP-Zxx)
Меню «Зависимость мощности от мощности» опции анализа мощности R&S®SMF-K28 (с настройками для измерения мощности внешнего усилителя)
Для анализа мощности необходима опция R&S®SMF-K28.
Анализ мощности (зависимость мощности от времени; например, универсальный анализ импульсов)
Анализ импульсов при помощи датчика мощности R&S®NRP-Zxx.
Микроволновый генератор сигналов R&S®SMF100A совместно с датчиком мощности R&S®NRP-Z81 позволяет анализировать импульсные данные в режиме измерения «время». После установки пороговых уровней измеряются все важные параметры импульса. На следующих графиках показано большинство таких параметров:
Меню «Зависимость мощности от времени» опции анализа мощности R&S®SMF-K28 (с настойками для измерения параметров одиночного импульса)
Анализ импульсов в случае одиночного импульса
Схема измерений:
• Микроволновый генератор сигналов R&S®SMF100A
• R&S®SMF-B122 (частотный модуль от 1 до 22 ГГц)
• R&S®SMF-K28 (опция анализа мощности)
• Датчик мощности R&S®NRP-Z81
Для анализа мощности необходима опция R&S®SMF-K28.
Настраиваемая пользователем коррекция амплитудно-частотной характеристики внешних устройств
Тестируемые устройства, такие как усилители мощности, всегда имеют некоторую неравномерность амплитудно-частотной характеристики. В таких случаях генератор сигналов должен компенсировать эту неравномерность. Именно для этой цели генератор R&S®SMF100A обладает функцией пользовательской коррекции. Для известной амплитудно-частотной характеристики, которую необходимо скорректировать, можно задать поправочные значения уровня как функцию частоты. Между этими значениями частоты выполняется автоматическая интерполяция поправочных значений.
Для упрощения этой процедуры, генератор R&S®SMF100A с помощью внешних датчиков мощности компании Rohde & Schwarz может автоматически вводить поправочные значения уровня при простом нажатии кнопки.
Выходной уровень микроволнового генератора сигналов с коррекцией амплитудно-частотной характеристики (красная линия) и без коррекции (желтая линия)
Таблица пользовательской коррекции со значениями частоты и поправочных значений уровня в Гц и дБ, соответственно.
Внешняя петля АРУ для генераторов SMF и SMB
Последние версии прошивок для генераторов SMF и SMB поддерживают контроль выходного уровня генератора в реальном времени с помощью внешней цепи АРУ. Цепь АРУ может быть организована с использованием направленных ответвителей и преобразователей мощности NRP-Zxx, подключаемых напрямую к генераторам (при использовании преобразователей NRP-Z28 и NRP-Z98 направленный ответвитель не требуется). Такое решение позволяет измерять действительную мощность на входе тестируемого устройства, передавать ее по USB-интерфейсу в генератор, сравнивать с требуемой и немедленно автоматически подстраивать выходной уровень генератора. Преимуществом данного режима по сравнению с режимом пользовательской коррекции АЧХ, который также поддерживается генераторами Rohde&Schwarz, является независимость выходной мощности от временной нестабильности АЧХ тракта, например из-за дрейфов во внешних усилителях. Режим внешней АРУ дает пользователю точный и стабильный контроль за мощностью на входе тестируемого устройства, вне зависимости от потерь, АЧХ и температурных дрейфов в установке, что важно как при разработке, так и при производстве различных СВЧ-модулей.
Интуитивно понятная концепция управления
• Интуитивно понятный интерфейс пользователя с графическим представлением тракта прохождения сигнала (блок-схема)

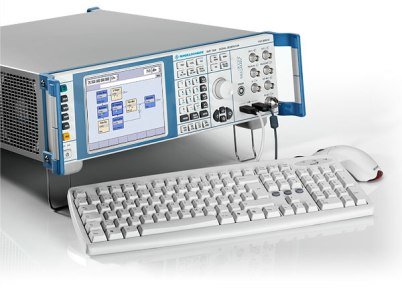

• Управление поворотной ручкой прибора или при помощи USB «мыши»
• Цветной VGA дисплей с разрешением 640 × 480 пикселей

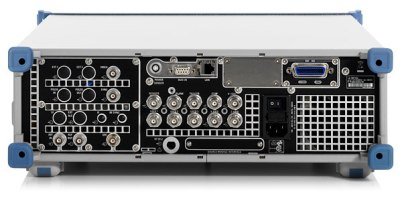

Разнообразные интерфейсы
• Дистанционное управление через интерфейсы GPIB, Ethernet или USB
• Разъемы USB для клавиатуры, «мыши» и флэш-накопителя
• Для выполнения точных измерений мощности имеется разъем для подключения датчиков мощности R&S®NRP-Zx
• Управление посредством устройств для дистанционного управления (например, VNC)
Умножители частоты
Для расширения частотного диапазона генераторов R&S®SMF100A свыше 43,5 ГГц используются умножители частоты R&S®SMZ. Умножители частоты с коэффициентом умножения 6 работают в трех диапазонах частот:
• от 50 до 75 ГГц (R&S®SMZ75)
• от 60 до 90 ГГц (R&S®SMZ90)
• от 75 до 110 ГГц (R&S®SMZ110)
и имеют соответствующие выходные волноводные фланцы.
Умножители R&S®SMZ подключаются к прибору с помощью ВЧ-кабеля и управляющего USB-кабеля. Они могут комплек- товаться встроенным механическим или электронным аттенюатором. Частота и уровень на выходе умножителя устанавливаются непосредственно на генераторе (для механического аттенюатора на экране генератора отображается требуемое положение регулятора). При этом используется заводская калибровка компенсации АЧХ умножителя. Умножители частоты R&S®SMZ поддерживают работу с немодулированными непрерывными сигналами, а также сигналами с частотной, фазовой и импульсной модуляцией (работа любых умножителей частоты с АМ-сигналами невозможна в принципе).
При использовании умножителей частоты R&S®SMZ с генераторами сигналов, отличными от R&S®SMF100A, в том числе других производителей, для их управления используется программное обеспечение SMZ Control. ПО устанавливается на внешний ПК и обеспечивает управление умножителем через интерфейс USB и генератором через интерфейсы LAN или GPIB. Для работы умножителя с ПК требуется программная опция SMZ-K1. Возможности опции аналогичны управлению с генератора R&S®SMF100A.
Характеристики:
• Диапазон частот от 100 кГц до 43,5 ГГц
• Исключительно низкий однополосный фазовый шум: тип. зн. -120 дБс (на 10 ГГц; сдвиг от несущей 10 кГц, ширина полосы измерения 1 Гц)
• Очень высокая выходная мощность — до +25 дБм (тип. зн.)
• Опциональный импульсный модулятор с превосходными характеристиками: отношение уровней импульса > 80 дБ
• Для выполнения точных измерений мощности имеется разъем для подключения датчиков мощности R&S®NRP-Zx
