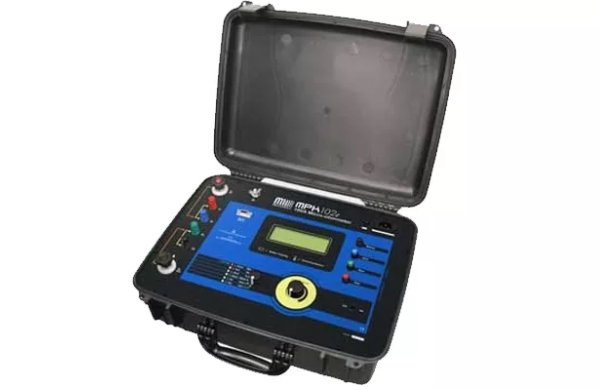

MPK 102 представляет собой портативный микроомметр, с микропроцессорным управлением, который используется для точного измерения очень низких контактных сопротивлений выключателей и переключателей, шин, обмоток трансформаторов и двигателей, и т.д., с измерительными токами от 1 мА до 100 А. В приборе используется метод 4х проводов для избежания ошибок, возникающих из-за измерительных проводов и их контактных сопротивлений. Показания сопротивлений выводятся на алфавитно-цифровой дисплей с размерностью до 4 ½ цифры. Это позволяет измерять сопротивления до 200 Ω с разрешением до 0,1 μΩ.
При использования встроенного аккумулятора измерения до 10А могут осуществляться без подключения прибора к электрической сети. Подключение к сети позволяет производить измерения с током до 100 А.
Точность измерения гарантируется собственной схемотехникой с системой усиления сигнала, нулевым смещением и использованием элементов с длительной временной стабильностью. Тестируемый ток можно регулировать на каждой из шкал, а значения выводятся, используя аналоговый индикатор (гистограмму), что облегчает измерение сопротивления со значительной индуктивной составляющей, как и в случае больших трансформаторных обмоток.
Устройство имеет последовательный порт (RS232), данные могут быть переданы на принтер, компьютер или на другое устройство для регистрации измеренных значений. Функция Удержания отображает на дисплее измеренное значение в определенный временной момент, когда нажата соответствующая клавиша.
Система генерации высоких токов основана на современных технологиях, что позволяет значительно уменьшить его вес (14 кг) и размер. Корпус изготовлен из пластмассы с высокой устойчивостью к ударам и иным воздействиям. Внутри во всех чувствительных компонентах расположены тепловые датчики для защиты от повреждений из-за перегрева.
Прибор мощный, но легкий и может легко эксплуатироваться одним человеком. Он водостойкий и может быть использован в суровых погодных условиях, и гарантирует отличную производительность как в лабораторных, так и в полевых условиях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерительные токи:
1 мА, 10 мА, 100 мА, 1 А, 10 А, 100 А.
Каждый ток плавно регулируется от 0 до 100%.
Диапазоны измерения сопротивления:
0-2000 μΩ @ 100 А.
0-20 μΩ при 10 А.
0-200 μΩ при 1 А.
0-2000 μΩ при 100 мА.
0-20 Ω при 10 мА.
0-200 Ω при 1 мА.
Разрешение:
0.1 μΩ при 100 А.
1 μΩ при 10 А.
10 μΩ при 1 А.
100 μΩ при 100 мА.
1 μΩ при 10 мА.
10 μΩ при 1 мА.
Принцип измерения:
4-х проводной, метод Кельвина.
Время непрерывной работы:
При 100 А прибор может использоваться непрерывно около 15 минут до активирования тепловой защиты.
При 10 А или менее нет ограничения время непрерывной работы.
Основная погрешность:
R
R ≥ 0,5 μΩ: ± (0,20% от показания + 2 емр *). * Единицы младшего разряда.
Измерение тока:
Ток измерения вводится в цифровом виде и на гистограмме. Индикация гистограммы особенно полезна при измерении индуктивных нагрузок, так что оператор может легко проверить, когда тестируемый ток был стабилизирован.
Расширенные функции:
Непосредственный вывод низких сопротивлений на алфавитно-цифровой дисплей 4 ½ цифры.
Очень быстрые и точные измерения.
Тепловая защита:
Защищает все чувствительные компоненты, избегая повреждения в результате перегрева.
Класс защиты:
IP54 с закрытой крышкой.
Класс безопасности:
Соответствует требованиям МЭК 61010-1:1990, 61010-1:1992 поправки 2.
Выход данных:
RS232 @ 4800 бит. Подходит для вывода данных на внешней принтер, компьютер или регистратор данных.
Питание:
Питание от сети или внутренняя батарея питания. Внутренняя батарея: перезаряжаемая, герметичная свинцово-кислотная (на срок до 10 тестов тока).
Питание от сети *:
220-240 В ~ (до 100 тестируемый ток).
* Опция должна быть указана в заказе.
Встроенное зарядное устройство:
Для питающей сети 220-240 В ~.
Диапазон рабочих температур:
-5 ° C до +50 ° C.
Диапазон температуры хранения:
От -25 ° C до +65 ° C.
Диапазон влажности:
95% UR (без конденсата).
Вес оборудования:
14 кг.
Габариты:
502 х 394 х 190 мм.
КОМПЛЕКТ ПОСТАВКИ
2 Совмещённых измерительных токовых и потенциальных кабеля (10 А, 1.8м)
2 Совмещённых измерительных токовых и потенциальных кабеля (100 А, 6м)
1 Сетевой кабель
1 RS232 кабель
1 Руководство по эксплуатации
1 Синтетическая сумка для кабеля и прибора
