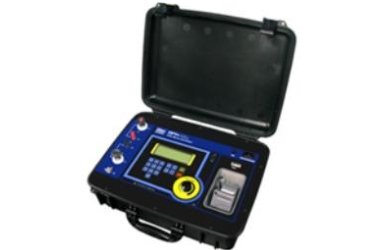

Микроомметр высоких токов MPK 105 — это портативный прибор с микропроцессорным управлением. Он имеет оптимизированные фильтры и защиты, позволяющие проводить измерения на электрических подстанциях. Он может использоваться для точного измерения очень малых контактных сопротивлений выключателей, переключателей, шин и т.д. с током измерения до 100А. Он использует четырех проводной метод (по схеме U/I) для исключения ошибок измерения, связанных с измерительными кабелями и контактными сопротивлениями.
Точность измерения гарантируется передовой схемой усиления сигнала повышенной стабильности. Измеренное сопротивление выводится на алфавитно-цифровой дисплей с разрешением до 4,5 знаков. Это позволяет измерять сопротивления до 300 мОм с разрешением до 0,1 мкОм.
Оператор может регулировать ток измерения и его измеренные значения отображаются на аналоговом столбчатом индикаторе.
Прибор имеет внутреннюю память на 50 ячеек по 80 измерений каждая. Последовательный выход данных (RS232) позволяет подключить прибор к компьютеру для сохранения данных.
Система генерации высокого тока основана на современной технологии, позволяющей значительно уменьшить вес (11 кг) и габариты прибора. Корпус выполнен из пластмассы, имеющей высокую устойчивость к ударам и воздействиям внешней среды. Внутренние тепловые датчики во всех чувствительных элементах позволяют избежать повреждений, вызванных перегревом.
MPK-105 — это мощный, но легкий прибор, который может легко перемещаться одним человеком. Он водостойкий и может использоваться в суровых погодных условиях (защита согласно IP54 при закрытой крышке), обеспечивая отличную производительность как в лабораторных, так и в полевых условиях.
ТОКИ ИЗМЕРЕНИЯ
До 100 A (чистый постоянный ток)
Каждый ток может быть плавно изменен от 10% до 100% с шагом 1 А
ДИАПАЗОНЫ СОПРОТИВЛЕНИЙ
От 0,1 мкОм до 300 мОм
ПРИНЦИП ИЗМЕРЕНИЯ
Четырех проводная схема, U/I.
ЗАЩИТЫ
От перегрузки по току, короткого замыкания и перегрева.
ПРОГРАММИРУЕМОЕ ВРЕМЯ ИЗМЕРЕНИЯ
Имеется возможность устанавливать время измерения от 5 до 120 сек для прогрева переходного сопротивления зоны контакта проводников.
НОМИНАЛЬНАЯ ПОГРЕШНОСТЬ
± 1 % от показания ± 1 значащая цифра.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Цифровое отображение на алфавитно-цифровом дисплее очень малых сопротивлений с выводом до 4,5 знаков.
Очень быстрые и точные измерения.
ВСТРОЕННЫЙ ПРИНТЕР
Позволяет распечатывать данные измерений.
ВСТРОЕННАЯ ПАМЯТЬ
Имеет емкость хранения 50 ячеек с 80 измерениями в каждой.
ПОСЛЕДОВАТЕЛЬНЫЙ ВЫХОД ДАННЫХ
RS232.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ MEGALOGG2
Дружественное, легкое в использовании программное обеспечение.
Имеется автоматический генератор отчетов, учитывающий пользовательские комментарии.
ЗАЩИТА ОТ ВОЗДЕЙСТВИЙ ОКРУЖАЮЩЕЙ СРЕДЫ
IP54 при использовании с закрытой крышкой.
КЛАСС БЕЗОПАСНОСТИ
Соответствует IEC 61010-1.
ПИТАНИЕ
От сети: 90-240 В, 50/60Гц.
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
-5°C до 50°C.
ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ
-10°C до 60°C.
ДИАПАЗОН ВЛАЖНОСТИ
95% отн. влажности (без конденсата).
ВЕС ОБОРУДОВАНИЯ
Приблизительно 11 кг.
ГАБАРИТЫ
502 x 394 x 190 мм.
ВХОДЯЩИЕ В КОМПЛЕКТ АКСЕССУАРЫ
2 совмещенных токовых/потенциальных кабеля (до 15м)
1 кабель питания
1 кабель заземления.
1 коммуникационный кабель (RS232).
1 встроенный термопринтер.
1 кейс для аксессуаров.
1 руководство пользователя.
ВЕС АКСЕССУАРОВ
Приблизительно 20,5 кг.
