Назначение

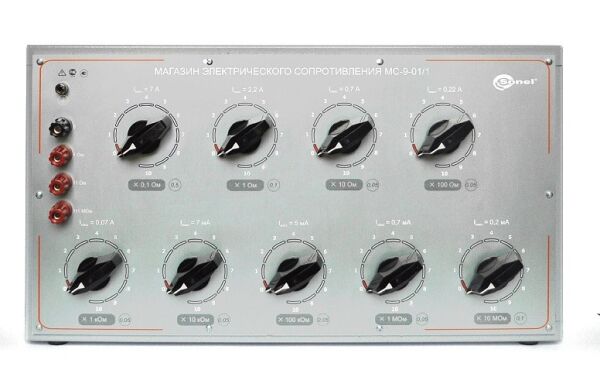

Магазины электрического сопротивления МС-6-01/1 применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MRU, MRP, MPI, MZC по параметрам: сопротивление заземляющего устройства, напряжение прикосновения, сопротивление защитных проводников. Характеристики магазинов также позволяют их использование для поверки измерителей электрического сопротивления других типов.
Технические характеристики
| Номиналы сопротивления ступеней декад | Pma× | Ima× | Предел допускаемой абсолютной погрешности воспроизведения сопротивления |
| 10 × 0,1 Ом | 5 Вт | 7 А | ± 0,005 × Rвоспр |
| 10 × 1 Ом | 5 Вт | 2,2 А | ± 0,001 × Rвоспр |
| 10 × 10 Ом | 5 Вт | 0,7 А | ± 0,0005 × Rвоспр |
| 10 × 100 Ом | 5 Вт | 0,22 А | ± 0,0005 × Rвоспр |
| 10 × 1 кОм | 5 Вт | 0,07 А | ± 0,0005 × Rвоспр |
| 10 × 10 кОм | 5 Вт | 7 мА | ± 0,0005 × Rвоспр |
| Параметр | Значение |
| Габаритные размеры, мм | 550×130×150 |
| Масса, не более | 6 кг |
| Степень защиты корпуса | IP40 |
| Электрическая прочность изоляции | 2 кВ |
| Сопротивление изоляции | > 10 ГОм |
| Климатические условия применения | |
| Температура | от 10°C до 25°C |
| Влажность | от 25% до 80% |
| Атмосферное давление | от 630 мм. рт. ст. до 800 мм. рт. ст. |
| Условия хранения | |
| Температура | от -20°C до +60°C |
| Влажность | от 25% до 80% |
