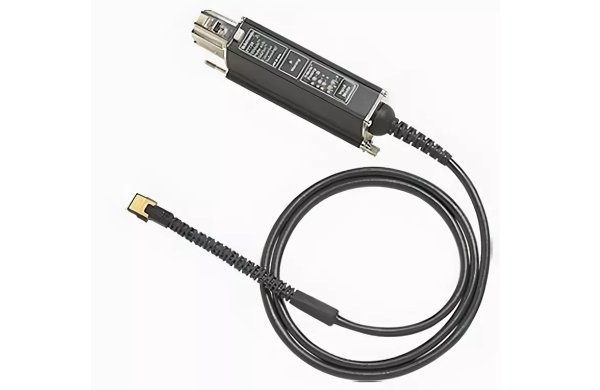

Пробник P6248 позволяют проводить измерения по временной или частотной области для широкополосных сигналов, с которыми, как правило, приходится иметь дело в дисководах, при проектировании цифровых интегральных схем (RAMBUS) и при использовании в коммуникационных системах (Gigabit Ethernet, IEEE-1394 Firewire и Fibre Channel). К пробнику P6248 прилагаются принадлежности, позволяющие проводить измерения для RAMBUS и обеспечивающие доступ через соединение IEEE-1394. Благодаря небольшому размеру головки пробника и широкому ассортименту таких принадлежностей, как наконечники пробника, с помощью этих пробников можно с легкостью вручную измерять характеристики модулей поверхностного монтажа, сохраняя высокий коэффициент ослабления синфазного сигнала.
Пробник иP6248 идеально подходят для проверки правильности проектирования систем считывания данных для дисководов, электронных схем каналов и анализа согласования по времени для устранения в шине заземления неисправностей, связанных с высокоскоростной логикой. Их можно также использовать для проверки соответствия формы сигнала или перекрестных помех стандартам для скоростных коммуникационных сигналов
Возможности и преимущества
- 1,7 ГГц (только типичный пробник ≤27 °C) режим 1X
- Полоса пропускания 1,5 ГГц (гарантированная)
- 1,85 ГГц (только типичный пробник ≤27 °C) режим 10X
- Низкая входная емкость:
- Разъем Probe Input (Вход пробника): отверстие под квадратный штырь (гнездо) двух стандартов 0,63 мм (центр — 2,54 мм)
- Устойчивость к электростатическим разрядам (IEC 801-2)
- Подключение к интерфейсу TekProbe® BNC на осциллографах серии TDS или других приборах с помощью источника питания 1103 TekProbe®
- Для использования с осциллографами, анализаторами спектра или сетевыми анализаторами
- Коэффициент ослабления синфазного сигнала >60 дБ (1000:1)
- Небольшой размер головки пробника позволяет с легкостью проводить измерения на модулях поверхностного монтажа
Области применения
- Коммуникации (Gigabit Ethernet, IEEE-1394, Fibre Channel)
- Определение параметров полупроводниковых приборов (RAMBUS)
- Разработка каналов считывания данных для дисководов
- Проверка соответствия формы сигнала коммуникационным стандартам
- Джиттер, перекрестные помехи и измерения с помощью BERT
- Определение места возникновения колебаний в шине заземления
