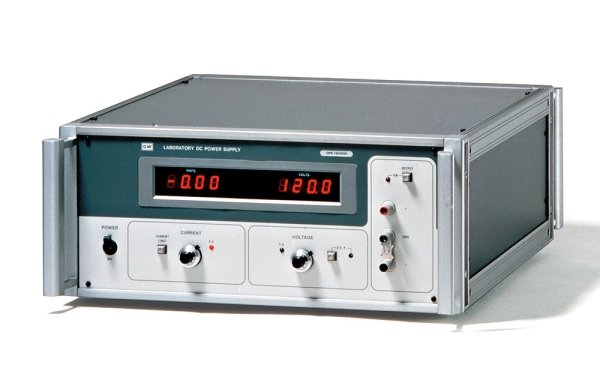

Старое наименование модели. Для перехода на страницу с новым названием кликните сюда - Линейный источник питания большой мощности GW Instek GPR-7100H05D.
Описание:
• Выходное напряжение до 1000 В, выходной ток до 0,5 А
• Высокая стабильность и малый уровень пульсаций
• Плавная установка выходных параметров десятиоборотными потенциометрами
• Режимы стабилизации тока и напряжения
• Установка предела по току
• Защита от переполюсовки
• Встроенная безинерционная система защиты от перегрузок
• 3½ цифровая индикация тока и напряжения
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ДИАПАЗОНЫ ТОКА И НАПРЯЖЕНИЯ | ВЫХОДНОЕ НАПРЯЖЕНИЕ, В | Канал 1: 0…1000 |
| ВЫХОДНОЙ ТОК, А | Канал 1: 0...0,5 | |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ | Нестабильность | ≤ 0,01% + 3 мВ при изменении напряжения питания |
| ≤ 0,01% + 5 мВ (< 10 А)/≤ 0,02% + 5 мВ (≥ 10 А) при изменении тока нагрузки | ||
| Уровень пульсаций | ≤ 2 мВ ср.кв. в диапазоне 5 Гц…1 МГц | |
| Время установления | ≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5А) | |
| СТАБИЛИЗАЦИЯ ТОКА | Нестабильность | ≤ 0,2% + 3 мА при изменении напряжения питания |
| ≤ 0,2% + 3 мА при изменении напряжения на нагрузке | ||
| Уровень пульсаций | ≤ 5 мА ( | |
| ≤ 20 мА (20 А...50 А) | ||
| ≤ 100 мА ( >50 А) | ||
| ЦИФРОВОЙ ИНДИКАТОР | Формат индикации | 3½ разряда, СД-индикаторы |
| Дискретность индикации | 10 мВ (U max ≤ 18 В), 100 мВ (U max ≤ 180 В), 1 В (U max ≤ 1800 В) | |
| 1 мА (I max ≤ 1,8 А), 10 мА (I max ≤ 18 А), 100 мА (I max ≤ 180 А) | ||
| Погрешность измерения | ±(0,5% +2 ед.) | |
| Количество индикаторов | 2 (вольтметр, амперметр) | |
| ИЗОЛЯЦИЯ | Корпус - выход | ≥100 МОм (1000 В) |
| Корпус - сеть | ≥100 МОм (1000 В) | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 120 В/220 В/240 В 10%, 50/60 Гц |
| Габаритные размеры | 430x178x572мм | |
| Масса | 28,5 кг…30,5 кг | |
| Комплект поставки | Руководство по эксплуатации Шнуром питания, соединительными проводами - не комплектуются |
