Описание:

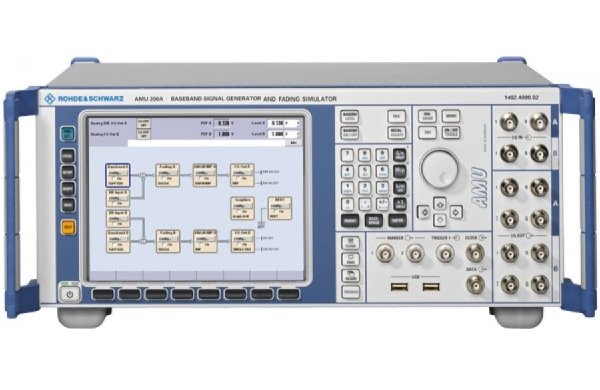

Генератор модулирующих сигналов R&S® AMU200A и имитатор затуханий разработан в соответствии со всеми требованиями, предъявляемыми в области разработки, исследования и производства современных коммуникационных систем. R&S® AMU200A не только объединяет в одном корпусе высотой только четыре единицы два независимых генератора модулирующих сигналов, но и предлагает непревзойденные возможности по имитации канала связи.
Свойства:
Масштабируемая платформа
• До двух полных трактов модулирующих сигналов
• Работа в режиме имитатора затухания, источника I/Q-сигналов или универсального прибора с возможностью генерации сигналов и имитации затуханий
• Генерация модулирующих сигналов в реальном масштабе времени с помощью универсального кодирующего устройства
• Генераторы сигналов произвольной формы с объемом памяти 16 миллионов точек, 64 миллиона точек или 128 миллионов точек
• Аналоговый несимметричный, аналоговый дифференциальный и цифровой выходы модулирующего сигнала
• До двух входов модулирующего сигнала (аналоговый/цифровой)
• Комбинация до четырех модулирующих сигналов в цифровой области (например, для тестирования мультистандартных базовых станций)
Превосходное качество сигнала
• Полоса частот I/Q-сигналов 40 МГц с неравномерностью амплитудно-частотной характеристики (тип. зн.) 0.03 дБ
• Превосходное значение коэффициента утечки мощности в соседний канал (ACLR): типовое значение +78 дБ для 3GPP FDD (модель тестирования 1, 64 DPCH)
• Типовое значение широкополосного шума -155 дБн
• Малое значение собственной амплитуды вектора ошибок (EVM)
Несравнимая гибкость
• Поддержка огромного количества цифровых стандартов, включая GSM/EDGE, 3GPP FDD, HSPA, CDMA2000®, TD-SCDMA, WLAN, WiMAX,DVB-H, GPS, EUTRA/LTE
• Четыре кодовых канала в реальном масштабе времени для 3GPP FDD
• Изменение вида модуляции от слота к слоту для стандарта GSM/EDGE
• Режим многосегментного сигнала для быстрого переключения между разными сигналами
• Генератор сигналов произвольной формы, поддерживаемый моделирующим программным обеспечением R&S® WinIQSIM2TM
• Генерация импульсов с опцией формирователя последовательности импульсов от компании Rohde & Schwarz
• Прямая передача структуры сигнала через программный пакет MATLAB®
• Встроенный жесткий диск емкостью 40 Гбайт в стандартной комплектации для хранения сигналов и данных модуляции
Имитация затухания и помех
• Двухканальный имитатор затухания в режиме реального времени
• До 20 путей на канал
• Разрешение по времени до 0,01 нс
• Профили статических и динамических сценариев затуханий
• Имитация дополнительных шумов
• Идеален для проведения испытаний в условиях разнесенных антенн
Простота управления
• Цветной SVGA-дисплей с разрешением 800 × 600 пикселей (формат SVGA)
• Интуитивно понятный интерфейс с графическим представлением тракта сигнала (блок-схема)
• Графическое отображение сигналов модуляции посредством встроенного регистратора
• Контекстная справочная система
Подключение внешних устройств
• Дистанционное управление через GPIB и LAN
• USB-разъемы для подключения клавиатуры, мыши и карты памяти
• Разъем VGA
• Выбираемые пользователем сигналы запуска и маркера
Характеристики:
• До двух полноценных трактов модуляции
• Конфигурация в качестве имитатора замирании?, источника I/Q-сигналов или прибора «все в одном», обеспечивающего имитацию замирании? и генерацию сигналов
• Генераторы модулирующих сигналов с универсальными кодерами для работы в реальном масштабе времени
• Генераторы сигналов произвольнои? формы с памятью на 16, 64 или 128 млн. отсчетов
• Выходы: аналоговыи? несимметричныи?, аналоговыи? дифференциальныи? и цифровои?
• До двух входов модулирующих сигналов (аналоговых или цифровых)
• Комбинация (без потерь) до 4-х модулирующих сигналов в цифровои? области (например, для тестирования многостандартных базовых станции?)
• Построение систем со многими входами-выходами 4x2 или 3x2 MIMO в диапазоне частот до 6 ГГц с использованием квадратурного сумматора R&S®AMU-Z7
