Описание:

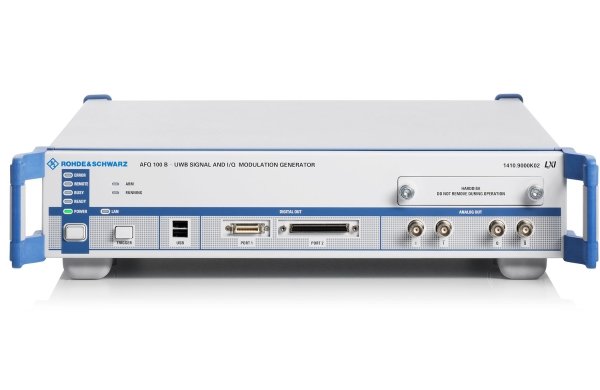

При выборе источника сигнала, будь то в сфере коммерции или в аэрокосмическои? и обороннои? промышленности, заказчик требует превосходного качества сигнала, скорости и высокои? гибкости. Сверх того, существует постоянно растущая потребность в разработке и тестировании устрои?ств цифровои? модуляции. Создаваемые при этом сигналы чрезвычаи?но сложны и динамичны. В них используются сложные схемы модуляции и все более широкие полосы частот.Генераторы R&S®AFQ100A и R&S®AFQ100B от Rohde & Schwarz – это современные, автономные и гибкие источники цифровои? модуляции, которые идеальным образом удовлетворяют этим требованиям.
Свойства:
Бурное развитие цифровых систем связи на современном этапе ведет к созданию измерительного оборудования, соответствующего предъявляемым этими системами требованиям.
Важным компонентом такого измерительного оборудования является перестраиваемый источник немодулированных колебаний, который позволит разрабатывать и осуществлять новые методики испытаний, реализуемые с использованием современных приемников для широкого набора стандартов. Автономный источник несущего колебания должен удовлетворять широкому спектру требований, предъявляемых к сигналу. Кроме того, он должен иметь цифровой и аналоговый выходные сигналы для обеспечения возможности прямого управления исследуемым прибором. При использовании генератора R&S® AFQ100A в качестве источника модулирующего сигнала для векторных генераторов сигналов, он формирует сигналы I/Q, соответствующие самым критичным требованиям современных стандартов в области радиосвязи, касающимся формирования необходимого радиочастотного сигнала.
Обладая великолепными возможностями по формированию сигнала с максимальной частотой 300 МГц и объемом памяти для хранения формы сигнала до 1 миллиарда выборок, новый генератор R&S® AFQ100A обеспечивает беспрецедентную функциональность и требуемую точность установки параметров сигналов. Он позволяет формировать длительные последовательности бит для измерения частоты появления битовых ошибок; более того, возможность формирования высоких частот обеспечивает необходимую ширину полосы частот для обеспечения работы с широкополосными системами связи.
При работе с очень широкополосными системами, некоторые модули, например, модуляторы I/Q, обеспечивают нелинейную амплитудно-частотную характеристику. Для компенсации нелинейности АЧХ, генератор R&S® AFQ100A оснащен встроенным эквалайзером, который линеаризует амплитудно-частотную характеристику всего тракта в реальном масштабе времени.
Генератор R&S® AFQ100A совмещает легкость управления с превосходным качеством сигнала. Он имеет эффективную функцию подавления помех и ультра линейную амплитудно-частотную характеристику.
Все эти основные характеристики вместе с набором дополнительных функций делают генератор R&S® AFQ100A универсальным прибором, который может легко адаптироваться к новым изменениям.
Выходной аналоговый сигнал с непревзойденными характеристиками
Универсальный источник сигналов произвольной формы должен обеспечивать высокое качество сигналов. Благодаря оптимальному построению и использованию современных компонентов, генератор R&S® AFQ100A обеспечивает динамический диапазон без паразитных составляющих (SFDR) с типовым значением 83 дБ вниз от частоты несущего колебания.
Оптимизация системы
Даже непревзойденные характеристики немодулированного сигнала не гарантируют формирования безупречного сигнала радиочастоты, поскольку различные паразитные факторы могут влиять на качество сигнала во время его выхода из генератора. Генератор R&S® AFQ100A содержит набор функций, предназначенных для уменьшения влияния этих паразитных факторов, включая возможность компенсации амплитудных и фазовых искажений (например, из-за использования внешнего модулятора I/Q) с помощью переключаемых фильтров. В этом случае необходимые параметры могут быть измерены внешней программой и переданы в генератор R&S® AFQ100A. Во время передачи сигнала используется согласующий инвертирующий фильтр, благодаря которому достигается линейная амплитудно-частотная характеристика и оптимальное подавление боковой полосы во всем тракте системы.
Оптимальное использование памяти
Помимо превосходного интерфейса для управления аналоговыми сигналами, генератор R&S® AFQ100A имеет специальные функции памяти.

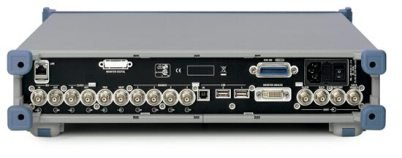

Универсальность и простота управления

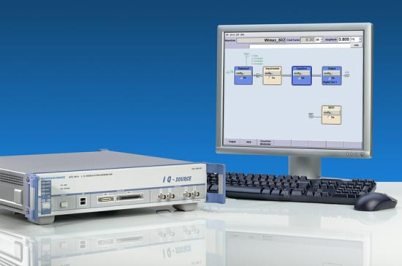

Не смотря на то, что аппаратные особенности генератора скрыты в так называемом ”черном ящике”, вы можете легко получить доступ к ним через соответствующее программное обеспечение. В генераторе R&S® AFQ100A создан современный графический пользовательский интерфейс, управление которым может осуществляться либо непосредственно через внешний дисплей, мышь и клавиатуру, либо путем передачи данных на любой компьютер в сети через удаленный рабочий стол Windows XP (по сети LAN) и работой через него.
Характеристики:
• Изменяемая частота дискретизации (от 1 кГц до 300 МГц) оптимально подстраивается к полезному сигналу
• Полоса ВЧ 200 МГц (например, для компенсации нелинеи?ных эффектов высоких порядков многочастотных усилителеи? мощности (MCPA))
• Формирование сигналов большои? длительности, до 1 млрд. отсчетов (опция R&S®AFQ-B11). Подобные сигналы могут быть востребованы при измерении коэффициента битовых ошибок (BER)
• Опции R&S®WinIQSIM2TM для таких стандартов связи, как WiMAX, LTE, HSPA, и т.д.
