Контроллер / калибратор давления
В полную систему контроллера/калибратора давления входит следующее:
- 1 шасси (6270A-XXX)
- 1 управляющий модуль (PCM-STD-20M)
- 1 или несколько измерительных модулей (PM200 или PM600)
Выполняйте поверку и калибровку широкого спектра манометров и датчиков давления с помощью надежного и простого в обслуживании прибора
- Непревзойденный диапазон регулирования в одном контроллере давления/калибраторе: установка до пяти измерительных модулей с погрешностью не более 0,01 % показаний от 30 до 100 % диапазона измерений модуля.
- Настройте для текущих нужд и дополняйте позже, по мере роста запросов. Добавьте модули для увеличения диапазона давления и точности в секундах без необходимости возвращать прибор на завод.
- Дополнительная система предотвращения загрязнения помогает избежать риска загрязнения эталона давления при калибровке гидравлических устройств.

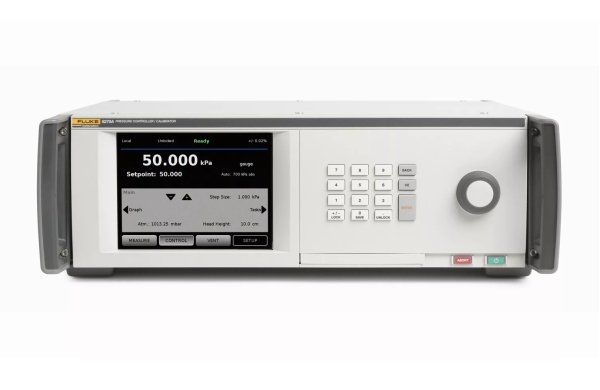

Контроллер/калибратор давления Fluke Calibration 6270A является прочным и надежным решением, которое позволяет значительно упростить калибровку пневматического давления. Модульная конструкция обеспечивает такую гибкость применения, что это устройство можно конфигурировать для самых различных потребностей и финансовых возможностей, а также расширять для охвата очень широкого диапазона условий применения — сразу при покупке или позднее по мере роста и изменения потребностей.
6270A идеально подходит производителям датчиков давления, желающим избежать вынужденных простоев на производственной линии и обеспечить быстроту и точность работы источника давления. Модульная конструкция облегчает обслуживание, а благодаря быстродействию управления и высокой точности в широком диапазоне обеспечивается требуемая производительность.
Руководители и технические специалисты в калибровочных лабораториях и мастерских по ремонту КИПиА по достоинству оценили точность управления калибратора 6270A и точность регулировки в широком диапазоне давления, что позволяет им проводить калибровку широкого спектра устройств с помощью одного калибратора. Им также нравится дополнительная функция предупреждения загрязнения, обеспечивающая важную защиту от распространяющейся угрозы.
6270A легко освоить и использовать благодаря графическому пользовательскому интерфейсу и интуитивно понятной конструкции оборудования.
Калибровка широкого ассортимента приборов — быстро, точно, надежно
Изделие·6270A поддерживает диапазоны давления от низкого дифференциального давления до 20 МПа (3000 фунтов на кв. дюйм), что позволяет охватить требования большинства индикаторов и датчиков. Два уровня точности — 0,02 % полной шкалы или 0,01 % показания — позволяют найти баланс между требованиями к точности и ограничениями бюджета.
Модульная конструкция устройства 6270A обеспечивает гибкие возможности, позволяя устанавливать модули с различными классами точности на одном и том же шасси. Можно приобрести приборы с высочайшим уровнем точности для тех диапазонов давления, где это необходимо, и более экономичным уровнем точности, где это допустимо.
Технические характеристики точности 6270A полностью приведены и поддерживаются техническим документом, где содержатся сведения о погрешности измерений, так что вы всегда сможете точно знать, что заказываете. Как и для всех калибровочных приборов Fluke, эти технические характеристики являются стабильными, полными и надежными.
Современный уровень технологий и эксплуатационных характеристик
В модулях измерения давления PM600 используется технология кварцевого преобразователя эталонного давления (Q-RPT) Fluke для калибровки, обеспечивающая погрешность измерений 0,01 % от показания в диапазоне от 30 до 100 % диапазона измерений данного модуля. Эти модули доступны с 14 различными диапазонами, включая модули, изначально предназначенные для режима измерения абсолютного давления и для режима измерения избыточного давления. Модули с режимом измерения абсолютного давления оснащены встроенным барометром. Барометр обеспечивает динамическую компенсацию изменений атмосферного давления, позволяя использовать модули в обоих режимах — для измерения как абсолютного, так и избыточного давления. Широкий процентный диапазон считывания показаний в сочетании с возможностью измерения как избыточного, так и абсолютного давления, позволяет модулю измерения давления PM600 охватывать исключительно широкий диапазон применений.
Модули измерения давления PM200 используют кремниевый датчик давления с отличными характеристиками, что позволяет экономично обеспечить точные измерения давления. Техническая характеристика 0,02 % полной шкалы учитывает краткосрочные эксплуатационные характеристики модуля (линейность, гистерезис и повторяемость), а также долгосрочную стабильностью и погрешность калибровочного стандарта. Пользователи могут быть уверены в характеристиках измерений PM200.
Широкие возможности перенастройки диапазонов позволяют охватить широкий спектр применений
Стандартный модуль для контроля давления поддерживает широкий диапазон давления. Также доступен модуль с гибкой регулировкой диапазона, если необходима поддержка еще более широкого диапазона.
Устройство 6270A поддерживает управление с ШИМ-модуляцией — эта технология доказала свою эффективность и может обеспечивать поддержку самых различных диапазонов, то есть соотношение максимального к минимальному указанному измеряемому значению, при котором прибор функционирует корректно. Поддержка самых различных диапазонов позволяет проводить калибровку для широкого спектра применений.
Функции безопасности защищают операторов и приборы
Все модули измерения и контроля, а также главное шасси, оснащены клапанами сброса давления для защиты прибора и операторов от чрезмерного повышения давления. Устройство 6270A создано с применением надлежащей инженерно-технической практики. Безопасность является главным приоритетом и обеспечивается с помощью встроенных клапанов сброса давления, задаваемых пользователем пределов давления и кнопкой аварийного прекращения работы.
Защита от загрязнений
Если рабочая нагрузка включает в себя устройства с различными веществами, такими как вода, масло и газ, может возникать риск загрязнения — когда в систему попадает то, чего там быть не должно. Загрязнения могут закупоривать клапаны калибратора, приводить к износу его деталей и затруднять поддержание нужного давления. Если загрязнения попадут в датчик, он может фактически изменить поведение калибратора и исказить показания. Если для вас актуальна проблема загрязнений, закажите дополнительную систему предотвращения загрязнений 6270A (Contamination Prevention System — CPS), чтобы поддерживать чистоту клапанов калибратора и не допускать попадания в них мусора.
Модульная конфигурация обеспечивает практически неограниченно гибкие возможности
Можно устанавливать до пяти модулей давления на одном шасси 6270A, смешивая и сопоставляя модули различных типов и с разными диапазонами, чтобы получать комбинацию, наиболее соответствующую вашим потребностям. Приобретайте только то, что вам нужно для калибровки диапазонов давления в текущей рабочей нагрузке. В дальнейшем можно добавлять модули по мере роста и изменения рабочих нагрузок.
Модули легко защелкиваются и так же легко освобождаются от фиксации; нужно просто вдвинуть каждый модуль на предназначенную для этого дорожку и затем затянуть ручку до характерного щелчка. Этот щелчок означает, что модуль надежно встал на свое место; на ручке есть специальное приспособление, предотвращающее чрезмерное затягивание. Так что не будет возникать сомнений, было ли затягивание слишком сильным или, наоборот, недостаточным.
Модули устанавливаются и демонтируются через переднюю часть шасси. Можно легко устанавливать в шасси и извлекать оттуда как измерительные модули, так и регулирующий модуль, даже если устройство 6270A установлено с помощью набора для монтажа в стойку.
Каждый модуль использует конструкцию с торцевым уплотнением, которое прошло проверки на утечки под давлением, в три раза превышающим максимальное рабочее давление. Так что можно не беспокоиться о том, что утечки в системе повлияют на правильность измерения и регулировки давления.
Техническое обслуживание настолько простое и удобное, что можно не привлекать внешних специалистов
Изделие 6270A спроектировано для удобства обслуживания, что позволяет обеспечить привлекательную стоимость владения. Мы публикуем «Руководство по обслуживанию и калибровке» с подробными инструкциями о том, как заменять клапаны и компоненты. Для обращения за помощью в случае затруднений можно воспользоваться встроенной функцией сохранения снимков экрана.
Модули регулировки и измерения раздельные, что позволяет их ремонтировать быстро и легко. Нужно просто вытащить модуль и заменить его; никакой автоматической настройки не требуется. Так же легко можно изменить диапазоны давления, установив новый модуль и, если необходимо, изменив подаваемое давление. Для этого не понадобится отправлять 6270A обратно на завод-изготовитель.
Модули можно калибровать либо на шасси, либо вне шасси, используя дополнительный калибровочный комплект PMM Calibration Kit. После калибровки их можно использовать в любом шасси 6270A, и это не будет влиять на погрешность измерений. Модули можно легко снимать и заменять, для этого не требуются специальные инструменты.
Каждый компонент системы сконструирован для простой модульной замены, начиная с передней панели и заканчивая задними патрубками для измерения давления.
Плата главного ЦП расположена сверху 6270A. Ее можно заменить, просто сняв несколько винтов.
Патрубки для измерения давления с задней стороны 6270A изготовлены из анодированного алюминия — прочного материала, отлично выдерживающего нормальную эксплуатацию. Однако если резьбы сорваны или если появились задиры от металлических соединителей, трущие эти детали, можно легко снять этот блок, не открывая шасси. Нужно просто удалить фиксирующие винты и вытащить его. К этому блоку не прикрепляются никакие элементы, так что его замена выполняется просто и не требует особых затрат.Съемный задний блок-распределитель позволяет легко извлекать 6270A из системы, смонтированной в стойку. Нужно просто стравить давление в измерительном патрубке и патрубке источника давления и отсоединить соединяющий блок-распределитель от задней части шасси. Не придется ломать голову вопросами о том, какая из линий давления является патрубком источника давления, а какая — измерительным патрубком; они остаются подсоединенными к блоку-распределителю, а блок-распределитель можно подсоединить одним-единственным способом. Чтобы удовлетворить потребности различных географических регионов, предусмотрено три типа блоков-распределителей — NPT, BSP и 7/16-20. Отсекающие клапаны на главных блоках-распределителях легко снимаются с верхней части шасси 6270A.
Автоматизация с помощью ПО COMPASS для повышения согласованности и пропускной способности
ПО Fluke Calibration COMPASS for Pressure разработано специально для калибровки по давлению. Оно позволяет автоматизировать работу 6270A и выполнять полные последовательности калибровки по давлению на одном или нескольких проверяемых устройствах. ПО COMPASS устраняет факторы неопределенности, нередко возникающие при введении автоматизированных систем в эксплуатацию.
6270A также поддерживает полноценный интерфейс удаленного управления, позволяющий использовать устройство со специализированным ПО или другим оборудованием для сбора данных. Подробные сведения об этом интерфейсе приведены в руководстве по эксплуатации 6270A.
Если понадобится поддержка, мы всегда готовы помочь
Услуги по тестированию, ремонту и калибровке от подразделения Fluke Calibration призваны решать ваши задачи быстро и по разумной стоимости, при этом поддерживая непревзойденный уровень качества, являющийся нашей отличительной чертой. Наши лаборатории калибровки по давлению аккредитованы в соответствии с руководством ISO 17025. Мы поддерживаем калибровочные и ремонтные центры в разных точках мира, чтобы помогать поддерживать ваше оборудование в наилучшем рабочем состоянии.
CarePlans помогает управлять стоимостью владения
Снижение времени вынужденного простоя и контроль стоимости владения с помощью сервисного плана CarePlan. Подразделение Fluke Calibration предлагает сервисные планы Priority Gold CarePlans сроком на один год, три года и пять лет. В них входит ежегодная стандартная или аттестованная калибровка вашего калибратора 6270A с гарантированным трехдневным сроком обслуживания на местах, а также бесплатный ремонт с гарантированным десятидневным сроком ремонта на местах (включая калибровку).
Для клиентов, которым требуется только расширенное гарантийное обслуживание, предлагаются двухгодичные и четырехгодичные планы Silver CarePlans.
Предложения по обучению помогут вам быстро начать работу
Мы спонсируем целый ряд учебных курсов по калибровке давления и расхода в нашем учебном центре в г. Финикс, штат Аризона, США. Мы также периодически бесплатно проводим веб-семинары на самые различные темы, касающиеся калибровки измерения давления. Если вам необходимо обучение по эксплуатации или обслуживанию, чтобы поддерживать имеющиеся контроллеры давления, мы также можем в этом помочь.
Общие характеристики Параметры электропитания 100–240 В перем. тока, 47–63 Гц Предохранитель T2A 250 В перем. тока Макс. потребляемая мощность 100 Вт Диапазон рабочих температур окружающей среды от 15 до 35 °C Температура хранения от –20 до 70 °C Относительная влажность Эксплуатация: < 80 % до 30 °C, < 70 % до 40 °C, < 40 % до 50 °C Хранение: 95 %, без конденсации. После длительного хранения при высокой температуре и влажности может потребоваться стабилизация после включения продолжительностью четверо суток. Вибрации MIL-T-28800 Высота над уровнем моря (эксплуатация) < 2000 м Защита от проникновения пыли и влаги IEC 60529: IP20 Класс безопасности IEC 61010-1, категория установки, степень загрязнения 2 Масса (только шасси) 13 кг (28,5 фунта) Габариты Высота: 147 мм (5,78 дюйма) Ширина: 454 мм (17,79 дюйма) Глубина: 488 мм (19,2 дюйма) Габариты набора для монтажа в стойку 3U — 19-дюймовая стойка Время прогрева Обычно 15 мин. Характеристики регулировки Точность регулировки (динамический режим) Диапазон PM200-BG2.5K ± 0,005 % диапазона
Все остальные диапазоны ± 0,001 % диапазонаДинамический диапазон регулировки* 10:1 (обычно) Нижняя контрольная точка 1 кПа (0,15 фунта на кв. дюйм) абсолютное Требования к подаче давления Очищенный сухой N2 или воздух — технический сорт азота, 99,5 %+ Загрязненность частицами ≤ 1,25 мкм (50 микродюймов) Максимальное содержание влаги –50 °C точка росы Максимальное содержание углеводородов 30 ppm Требования к подаче вакуума (в случае эксплуатации при атмосферном давлении или давлении ниже атмосферного) Пропускная способность более 50 литров в минуту с функцией автоматического стравливания давления Необходима соответствующая защита, поскольку выхлопной газ рабочей системы измерения высокого давления проходит через систему подачи вакуума. Интерфейс/связь Основные интерфейсы дистанционного управления IEEE, Ethernet, RS232, USB Подключение системы Поддерживает взаимное соединение двух или трех систем Разъем проверки переключателя Стандартный штекер 4 мм:
Изолированный привод с номиналом 24 В пост. тока; максимум 30 В пост. тока относительно заземления на массуДополнительные приводы 4 внешних электромагнитных драйвера
Привод 24 В пост. тока (макс. непрерывная мощность 6 Вт на канал)* Динамический диапазон регулировки определяется как отношение между предоставленным давлением подачи и соответствующим давлением подачи для диапазона. Например, установка 7 МПа (1000 ф./кв. д.) и диапазон 700 кПа (100 ф./кв. д.) с давлением подачи 7,7 МПа (1100 ф./кв. д.) дает точность регулировки 0,001 % диапазона, поскольку 7 МПа в 10 раз больше, чем 700 кПа. Система с диапазоном 20 МПа (3000 ф./кв. д.) и 700 кПа (100 ф./кв. д.) с давлением подачи 22 МПа (3300 ф./кв. д.) будет иметь точность контроля диапазона 0,001 % в диапазоне 20 МПа, но всего 0,003 % в диапазоне 700 кПа. Точность контроля 0,001 % в нижнем диапазоне может быть достигнута снижением давления подачи. Модель Диапазон в режиме измерения избыточного давления (единицы СИ) Диапазон в режиме измерения абсолютного давления (единицы
СИ
)Диапазон в режиме измерения избыточного давления (британские единицы измерения) Диапазон в режиме измерения абсолютного давления (британские единицы измерения) Погрешность за 1 год Относительная погрешность
(% показаний)Порог неопределенности
(% размаха)Сумматор абсолютного режима
(% полной шкалы)PM600-BG15K от –15 до 15 кПа - от –60 до 60 дюймов вод. ст. - 0,01 % 0,003 % - PM600-G100K от 0 до 100 кПа - от 0 до 15 ф./кв. д. - 0,01 % 0,003 % - PM600-G200K от 0 до 200 кПа - от 0 до 30 ф./кв. д. - 0,01 % 0,003 % - PM600-A100K от –100 до 0 кПа от 6 до 100 кПа от –13,8 до 0 ф./кв. д. от 0,9 до 15 ф./кв. д. 0,01 % 0,003 % 0,007 % PM600-A200K от –90 до 100 кПа от 10 до 200 кПа от –13,2 до 15 ф./кв. д. от 1,5 до 30 ф./кв. д. 0,01 % 0,003 % 0,007 % PM600-A350K от –90 до 250 кПа от 10 до 350 кПа от –13,2 до 35 ф./кв. д. от 1,5 до 50 ф./кв. д. 0,01 % 0,003 % 0,007 % PM600-A700K от –82 до 700 кПа от 18 до 700 кПа от –12,1 до 100 ф./кв. д. от 2,6 до 100 ф./кв. д. 0,01 % 0,003 % 0,007 % PM600-A1.4M от –0,065 до 1,4 МПа от 0,035 до 1,4 МПа от –10 до 200 ф./кв. д. от 5 до 200 ф./кв. д. 0,01 % 0,003 % 0,007 % PM600-A2M от –0,03 до 2 МПа от 0,07 до 2 МПа от –5 до 300 ф./кв. д. от 10 до 300 ф./кв. д. 0,01 % 0,003 % 0,007 % PM600-A3.5M от –0,03 до 3,5 МПа от 0,07 до 3,5 МПа от –5 до 500 ф./кв. д. от 10 до 500 ф./кв. д. 0,01 % 0,003 % 0,007 % PM600-A7M от 0 до 7 МПа от атмосферного до 7 МПа от 0 до 1000 ф./кв. д. от атмосферного до 1000 фунтов/кв. дюйм 0,01 % 0,003 % 0,007 % PM600-A10M от 0 до 10 МПа от атмосферного до 10 МПа от 0 до 1500 ф./кв. д. от атмосферного до 1500 фунтов/кв. дюйм 0,01 % 0,003 % 0,007 % PM600-A14M от 0 до 14 МПа от атмосферного до 14 МПа от 0 до 2000 ф./кв. д. от атмосферного до 2000 фунтов/кв. дюйм 0,01 % 0,003 % 0,007 % PM600-A20M от 0 до 20 МПа от атмосферного до 20 МПа от 0 до 3000 ф./кв. д. от атмосферного до 3000 фунтов/кв. дюйм 0,01 % 0,003 % 0,007 % BRM600-BA100K - от 70 до 110 кПа - от 10 до 16 ф./кв. д. 0,01 % - - * Годичная спецификация является погрешностью измерения инструмента и включает в себя линейность, гистерезис, разрешение, эталонную неопределенность, годичную стабильность и влияние температуры от 15 до 35 °С. Неопределенности предоставляются с уверенностью 95 %, нормальное распределение k=2. ** Погрешность в режиме измерения избыточного давления равна большему из значений относительной погрешности и пороговой погрешности. Для абсолютных диапазонов, используемых в режиме измерителя, существует дополнительная неопределенность ± 7 Па для динамической барометрической компенсации. В сочетании с другими неопределенностями это меняет порог неопределенности для PM600-A100K до 0,008 % размаха и для PM600-A200K до 0,004 % размаха. ** Погрешность в режиме измерения абсолютного давления равна большему из значений относительной погрешности и пороговой погрешности в сумме с поправкой погрешности режима абсолютного давления для наименьшего диапазона установленного модуля PM600-AXXX. Например, для PM600-A200K и PM600-A2M: погрешность при 2000 кПа абс. будет равна 0,2 кПа (0,01% * 2000 кПа) плюс 0,014 кПа. Модель
Диапазон (единицы СИ)
Диапазон (британские единицы измерения)
Режим измерения
Погрешность (% полной шкалы)
PM200-BG2.5K
от –2,5 до 2,5 кПа
от –10 до 10 дюймов вод. ст.
изб.
0,20 %
PM200-BG35K
от –35 до 35 кПа
от –5 до 5 ф./кв. д.
изб.
0,05 %
PM200-BG40K
от –40 до 40 кПа
от –6 до 6 ф./кв. д.
изб.
0,05 %
PM200-A100K
от 2 до 100 кПа
от 0,3 до 15 ф./кв. д.
абс.
0,10 %
PM200-BG100K
от –100 до 100 кПа
от –15 до 15 ф./кв. д.
изб.
0,02 %
PM200-A200K
от 2 до 200 кПа
от 0,3 до 30 ф./кв. д.
абс.
0,10 %
PM200-BG200K
от –100 до 200 кПа
от –15 до 30 ф./кв. д.
изб.
0,02 %
PM200-BG250K
от –100 до 250 кПа
от –15 до 36 ф./кв. д.
изб.
0,02 %
PM200-G400K
от 0 до 400 кПа
от 0 до 60 ф./кв. д.
изб.
0,02 %
PM200-G700K
от 0 до 700 кПа
от 0 до 100 ф./кв. д.
изб.
0,02 %
PM200-G1M
от 0 до 1 МПа
от 0 до 150 ф./кв. д.
изб.
0,02 %
PM200-G1.4M
от 0 до 1,4 МПа
от 0 до 200 ф./кв. д.
изб.
0,02 %
PM200-G2M
от 0 до 2 МПа
от 0 до 300 ф./кв. д.
изб.
0,02 %
PM200-G2.5M
от 0 до 2,5 МПа
от 0 до 360 ф./кв. д.
изб.
0,02 %
PM200-G3.5M
от 0 до 3,5 МПа
от 0 до 500 ф./кв. д.
изб.
0,02 %
PM200-G4M
от 0 до 4 МПа
от 0 до 580 ф./кв. д.
изб.
0,02 %
PM200-G7M
от 0 до 7 МПа
от 0 до 1000 ф./кв. д.
изб.
0,02 %
PM200-G10M
от 0 до 10 МПа
от 0 до 1500 ф./кв. д.
изб.
0,02 %
PM200-G14M
от 0 до 14 МПа
от 0 до 2000 ф./кв. д.
изб.
0,02 %
PM200-G20M
от 0 до 20 МПа
от 0 до 3000 ф./кв. д.
изб.
0,02 %
* Модули с режимом измерения избыточного давления (PM200-GXXX и PM200-BGXXX) с диапазонами в 100 кПа (15 фунтов/кв. дюйм) и выше поддерживают режим измерения абсолютного давления при использовании барометрического эталонного модуля.
** Годичная спецификация является погрешностью измерения инструмента и включает в себя линейность, гистерезис, разрешение, эталонную неопределенность, годичную стабильность и влияние температуры от 18 до 28 °С. Неопределенности предоставляются с уверенностью 95 %, нормальное распределение k = 2. Для температуры от 15 до 18 °C и от 28 до 35 °C добавить 0,003 % всей шкалы на °C
*** Погрешность для модулей с режимом измерения избыточного давления подразумевает плановую установку на нуль. Погрешность для модулей с режимом измерения абсолютного давления учитывает стабильность нуля в течение одного года. При условии плановой установки на нуль погрешность составляет 0,05 % полной шкалы.
**** Погрешность измерения прибора для модулей с режимом измерения избыточного давления, используемых в режиме измерения абсолютного давления путем добавления барометрического эталонного модуля, рассчитывается как погрешность модуля с режимом избыточного давления плюс погрешность барометрического эталонного модуля.
