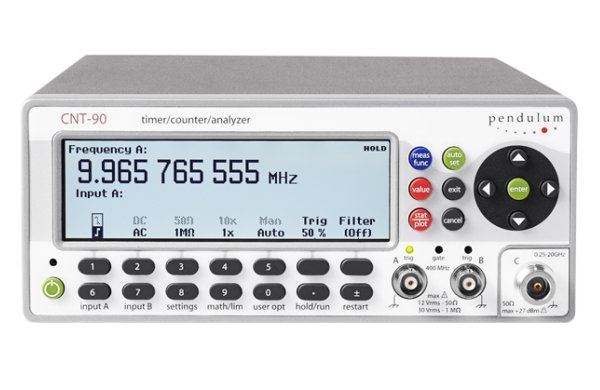

Таймер/Счетчик/Анализатор Pendulum CNT-90
• Высочайшая скорость: 250К измерений в секунду во внутреннюю память и 2К в секунду через GPIB
• (универсальную интерфейсную шину)
• Высочайшая разрешающая способность: 12 цифр в секунду (частота), 100 пикасекунд (время), 0.001°(фаза)
• Дисплей с 14 символами
• Диапазон частот: стандартный 300 МГц, опции 3, 8 и 14 ГГц Уникальная простота в использовании: Многопараметрный дисплей и графическое представление результатов
• Стандартная функция USB (универсальная последовательная шина) и GPIB (универсальная интерфейсная шина)
• Великолепное соотношение возможностей и цены
Предлагая новый таймер/ счетчик/анализатор CNT-90, компания Pendulum Instruments предлагает Универсальный прибор для измерения, анализа и калибровки частоты, периода времени или фазы. В системе для испытаний, на научно-исследовательском стенде, в калибровочной лаборатории или при эксплуатации прибор CNT-90 является современным таймером/счетчиком/ анализатором и превосходит любой существующий на рынке счетчик. CNT-90 – это самый быстродействующий таймер/счетчик/анализатор, обладающий уникальной простотой в применении благодаря графическому дисплею и усовершенствованному управлению измерениями по замечательной цене.
Великолепное соотношение возможностей и цены
Таймер/счетчик/анализатор CNT-90 по своим функциональным возможностям превосходит любой счетчик на рынке, независимо от задач измерения. CNT-90 обладает возможностью универсального и уникального управления измерениями и может выбираться для удовлетворения любых требований и при любом бюджете, обеспечивая замечательные возможности по цене обычного счетчика. Параметры мирового класса Основные параметры CNT-90 делают его ведущим в мире прибором по сравнению с конкурентами: - 2К индивидуально запускаемых измерений в секунду через GPIB/USB: CNT-90 может сэкономить до 90% времени на испытания (а значит, и деньги) в системах для испытаний за счет повышенной производительности. - Высокая разрешающая способность имеет критическое значение для научно-исследовательских и производственных испытаний. CNT-90 выполняет это требование, обеспечивая одиночный кадр 100пс или 12 символов в секунду, тем самым позволяя отслеживать малейшие изменения времени и частоты. Это на 2 символа больше, чем у других счетчиков с интерполяцией. Полученные значения отображаются максимум 14 символами. - Анализ диапазона модуляции выполняется путем захвата очень быстрых изменений частоты в режиме реального времени благодаря высокой скорости изменений 250К и большой емкости памяти, составляющей 750К показаний. - Для целей калибровки быстро получаются результаты. CNT-90 обеспечивает очень высокую точность за счет встроенного термостатированного генератора опорной частоты OCXO, очень малой погрешности интервала A-B системного времени и, конечно, очень высокой разрешающей способности. - Широкий диапазон частот, до 14 ГГц, охватывает большую часть требований к измерению частоты, от постоянного тока до СВЧ применений. Нет необходимости покупать отдельный счетчик СВЧ диапазона.
Простота в использовании
Ориентированные на меню настройки уменьшают риск ошибок. Важная информация о сигналах, выводимая в виде цифровых результатов на многопараметрическом дисплее исключает необходимость использования других приборов, таких как цифровые вольтметры и индикаторы.
Графическое представление результатов (гистограммы, тренды, области модуляции и т.п.) обеспечивают гораздо лучшее понимание произвольного распределения сигналов и изменения результатов измерений во времени, от малого ухода до быстрых флуктуаций и модуляции. Интеллектуальное устройство автоматического запуска автоматически
задает оптимальный уровень срабатывания и гистерезис в зависимости от фактического входного сигнала.
Прекрасная совместимость с компьютерами
CNT-90 в стандартной версии поставляется с высокоскоростными интерфейсами USB и
GPIB. Это исключает необходимость покупать для вашего персонального компьютера дополнительный интерфейс GPIB, так как USB имеется сейчас в каждом компьютере.
Оперативное подключение к существующим системам для тестирования.
Интерфейс GPIB (универсальная интерфейсная шина) имеет два режима: SCPI/1999 плюс режим эмуляции 53131A для простой реализации в системах для испытаний, первоначально предназначенных для приборов другой марки. Эта функция мгновенного оперативного подключения упрощает замену таймера/ счетчика/анализатора и уменьшает необходимое перепрограммирование существующих команд в системе.
Улучшенные возможности управления запуском/выключением измерений
CNT-90 возводит искусство измерений на небывалую высоту за счет таких функций, как блокировка/разблокировка, настраиваемая задержка блокировки/разблокировки, задержка срабатывания и определение пределов.
Функция блокировки / разблокировки обеспечивает полный контроль запуском и выключением измерений времени или частоты в сложных сигналах. Параметры выбросов частоты автоматически обнаруживаются благодаря настраиваемой задержке блокировки/разблокировки и задержке срабатывания с разрешающей способность, составляющей 10 нс.
Функция определения пределов позволяет пропускать нежелательные значения параметров. Современный прибор CNT-90 – это революция, это единственный прибор для измерения времени и частоты, анализа и калибровки, который вам нужен сейчас и будет нужен в будущем.
Дополнительные технические функции
Прибор CNT-90 не только предлагает рабочие параметры мирового класса, он является универсальным прибором для более специализированных измерений. Вот еще несколько уникальных функций CNT-90: - Метод с нулевой зоной нечувствительности и непрерывная отметка метками времени событий срабатывания. Быстрая отметка метками времени событий срабатывания позволяет вызывать ВСЕ отдельные периоды без зоны нечувствительности, до 250К измерений. Эта функция очень полезна при механических (например, в испытаниях поворотных кодировщиков) и медицинских (например, циклы нервных импульсов/ дыхательные циклы) измерениях. - ИНТЕЛЛЕКТУАЛЬНЫЕ измерения периодов времени методом одиночного прохода. В отличие от традиционных методов, при которых нужно заранее определять диапазоны запуска и выключения (например, период A-B), теперь можно с помощью прибора CNT-90 автоматически обнаруживать запуск и выключение. Больше не будет ложных результатов из-за того, что сигнал выключения происходит перед сигналом включения. - ИСТИННЫЕ измерения фазы и рабочего цикла методом одиночного прохода. При традиционных методах фаза вычисляется как (Интервал времени A-B)/Период*360°, а цикл работы – как (Ширина импульса)/Период, где интервал времени A-B, ширина импульса и период измерялись по отдельности, а не одновременно. Однопроходные измерения фазы и рабочего цикла в приборе CNT-90 позволяют осуществлять ИСТИННЫЕ измерения фазы между сигналами переменной частоты. Эта функция очень полезна для проверки относительной фазы между взаимно перпендикулярными выходными импульсами (90°) поворотных кодировщиков, в которых скорость вращения в процессе измерения может изменяться. - Определение пределов позволяет пользователю принимать или отбрасывать результаты измерений в заданных пределах или вне заданных пределов. Эта функция очень полезна для выполнения правильных расчетов статистических параметров, например, для проверки среднеквадратичных флуктуаций цифровых импульсов, появляющихся в дискретных кластерах (например, в CD-плейерах или в данных с кодировкой HDB3). Путем настройки пределов можно изолировать один кластер при вычислениях. - Пошаговые измерения определяют точную частоту выборки для измерений, обеспечивая выборку через точные и равно разнесенные интервалы. Настройка, например, времени шага, равного 600 с (одно измерение каждые 10 минут в течение периода контроля, равного 24 часам), уменьшает объем данных до 144 результатов измерений, равномерно распределенных в течение суток. - Коррекция гистерезиса при измерениях интервалов времени уменьшает погрешность уровня срабатывания от типичного значения 15-20 мВ, характерного сегодня для большинства счетчиков на рынке, до 2.5 мВ. Это обеспечивает повышение точности срабатывания в 6-8 раз в критических измерениях интервалов времени. Если CNT-90 не может выполнить измерение, то этого не сможет ни один другой счетчик.
Технические данные CNT-90
Функции измерения
Все результаты измерений отображаются в виде крупных символов значения основного параметра и меньших символов значений дополнительных параметров (с меньшим разрешением). Некоторые результаты измерений отображаются только в виде дополнительных параметров.
Частота A, B, C
Диапазон:
Вход A, B: 0,001 Гц – 300 МГц
Вход C: до 3 ГГц, 8 ГГц или 14 ГГц
Разрешение: 12 цифр за период измерения 1 с
Доп. параметры: Vmax, Vmin, Vp-p
Выброс частоты A, B, C
Частота и частота повторяющихся импульсов выброса (PRF) могут быть измерены без
внешнего управляющего сигнала и с настраиваемой задержкой блокировки включения.
Функции: Частота в выбросе (в Гц)
Частота следования (в Гц)
Количество циклов в выбросе
Диапазон:
Вход A, B, C: См. характеристики частоты.
Минимальная длительность выброса: 40 мс (80 мс при частоте свыше 160 МГц)
Минимальное количество импульсов в выбросе:
Вход A или B: 3 (6 при частоте свыше 160 МГц)
Вход C: 3 х масштабный коэффициент
Диапазон PRF: 0,5 Гц – 1 МГц
Диапазон задержки включения: 10 нс – 2 с, разрешение 10 нс
Доп. параметры: Vmax, Vmin, Vp-p
Период A, B, C средний
Диапазон:
Вход A, B: 3,3 нс – 1000 с
Вход C: 330 пс – 10 нс (опция 10)
125 пс – 5 нс (опция 13)
Разрешение: 100 пс (одиночное), 12 цифр (среднее)
Доп. параметры: Vmax, Vmin, Vp-p
Соотношение A/B, B/A, C/A, C/B
Диапазон: (10-9) – 1011
Входная частота:
Вход A, B: 0,1 Гц – 300 МГц
Вход C (опция): До 3 ГГц, 8 ГГц или 14 ГГц
Доп. параметры: Freq 1, Freq 2
Интервал времени A – B, B – A, A – A, B – B
Диапазон:
Обычный расчет: -5 нс - +106 с
Интеллектуальный расчет: -106 с - +106 с
Разрешение: 100 пс
Мин. ширина импульса: 1,6 нс
Интеллектуальный расчет: Интеллектуальный интервал времени для определения знака (A до B или A после B)
Положительная или отрицательная ширина импульса
Диапазон: 1,6 нс – 106 с
Мин. ширина импульса: 1,6 нс
Доп. параметры: Vmax, Vmin, Vp-p
Время переднего и заднего фронта A, B
Диапазон: 700 пс – 1000 с
Уровни срабатывания: 10% и 90% амплитуды сигнала
Мин. ширина импульса: 1, 6 мс
Доп. параметры: Скорость просмотра, Vmax, Vmin
Фаза A относительно B, B относительно A
Диапазон: -180° - +360°
Разрешение: 0,001° - 10 кГц, уменьшение до 1° > 10 МГц
Можно улучшить разрешение усреднением (статистика).
Диапазон частот: до 160 МГц
Доп. параметры: Freq (A), Va/Vb (в дБ)
Положительный и отрицательный коэффициент режима A, B
Диапазон: 0,000001 – 0,999999
Диапазон частот: 0,1 Гц – 300 МГц
Доп. параметры: Период, ширина импульса
Vmax, Vmin, Vp-p A. B
Диапазон: -50 В - +50 В, -5 В - +5 В
Диапазон ограничен заданием максимального входного напряжения без повреждения (см. вход A, B)
Диапазон частот: DC, 1 Гц – 300 МГц
Режим: Vmax, Vmin, Vp-p
Разрешение: 2,5 мВ
Vmax Доп. параметры: Vmin, Vp-p
Vmin Доп. параметры: Vmax, Vp-p
Vp-p Доп. параметры: Vmin, Vmax
Временные метки A, B
Необработанные данные о временных метках вместе с количеством импульсов на входе A, B, их вызов возможен только через шину GPIB или USB.
Макс. частота квантования: См. данные GPIB
Макс. частота: 160 МГц
Разрешение временной метки: 100 пс
Характеристики входов и выходов
Входы A и B
Диапазон частот:
DC-соединение: DC – 300 МГц
AC-соединение: 10 Гц – 300 МГц
Импеданс: 1 МОм//20 пФ или 50 Ом
(КСВН ≤ 2:1)
Градиент срабатывания:
Положительный или отрицательный
Макс. рассинхронизация канала: 500 пс
Чувствительность:
DC-100 МГц: 10 мВ (среднеквадр.)
100-200 МГц: 30 мВ (среднеквадр.)
200-300 МГц: 40 мВ (среднеквадр.)
Ослабление: х1, х10
Динамический диапазон (х1): 30 мВ (p-p) – 10 В (p-p) в диапазоне ± 5 В
Уровень срабатывания: Показания на дисплее
Разрешение: 2.5 мВ
Неопределенность (х1): ± (10 мВ + 1% уровня срабатывания)
Уровень срабатывания в автоматическом режиме:
Уровень срабатывания автоматически устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
Гистерезис в автоматическом режиме:
Время: Мин. период гистерезиса
(коррекция на гистерезис)
Частота: Одна треть амплитуды входного сигнала
Аналоговый шумовой фильтр:
Номинал 100 кГц. RC-типа
Цифровой низкочастотный фильтр:
Переменная частота среза 1 Гц – 50 МГц
Макс. выдерживаемое напряжение:
1 МОм 350 В (DC + ACpk) – 440 Гц с уменьшением до 12 В (среднеквадр.) при 1 МГц
50 Ом 12 В (среднеквадр.)
Разъем: BNC (миниатюрный байонетный соединитель?)
Вход C
Рабочий диапазон входного напряжения:
100 – 300 МГц: 20 мВ – 12 В (среднеквадр.)
0.3 – 2.5 ГГц: 10 мВ – 12 В (среднеквадр.)
2.5 – 2.7 ГГц: 20 мВ - 12 В (среднеквадр.)
2.7 – 3.0 ГГц: 40 мВ – 12 В (среднеквадр.)
Масштабный коэффициент: 16
Импеданс: ном. 50 Ом, КСВН < 2.5:1
Макс. выдерживаемое напряжение:
12 В среднеквадр. с диодной защитой выводов
Разъем: Тип N, розетка
Вход C (опция 13)
Рабочий диапазон входного напряжения:
200 – 300 МГц: 20 мВ – 7 В (среднеквадр.)
0.5 – 3.0 ГГц: 10 мВ – 7 В (среднеквадр.)
3.0 – 4.5 ГГц: 20 мВ – 7 В (среднеквадр.)
4.5 – 6.0 ГГц: 40 мВ – 7 В (среднеквадр.)
6.0 – 8.0 ГГц: 80 мВ – 7 В (среднеквадр.)
Масштабный коэффициент: 256
Импеданс: ном. 50 Ом, КСВН < 2.5:1
Макс. выдерживаемое напряжение:
7 В (среднеквадр.)
Соединитель: Тип N, розетка
Вход C (опция 14) – (будет реализована позже)
Диапазон частот: 0.3 ГГц – 14 ГГц
Входы и выходы на задней панели
Опорный входной сигнал:
Синусоида 1, 5 или 10 МГц, 0.1 – 5 В
среднеквадр., импеданс > 1 кОм
Опорный выходной сигнал:
Синусоида 10 МГц, > 1 В среднеквадр для 50 Ом
Вход блокировки: Блокировка/разблокировка всех функций измерения
Импеданс: Примерно 1 кОм
Диапазон частот: DC – 80 МГц
Измерительные входы на задней панели: A, B, C (опция)
Импеданс: 1 МОм//50 пФ или 50 Ом
(КСВН ≤ 2:1)
Соединители: Тип N, розетка для входа C на задней панели, BNC для всех остальных входов/ выходов
Дополнительные функции
Задержка срабатывания
Диапазон задержки: 20 нс– 2 с, разрешение 10 нс
Внешнее управление пуском и остановом
Режимы: Пуск, Останов, управлениепуском и остановом
Входные каналы: A, B или E
Макс. частота следования управляющего сигнала:
Канал A, B 160 МГц
Канал E 80 МГц
Диапазон задержки пуска: 20 нс – 2 с,
разрешение 10 нс
Статистика
Функции: Максимум, минимум,
среднее, Δmax – Min,
стандартное отклонение и Allan-отклонение
Дисплей: Цифровой, гистограммы илиграфики трендов
Размер выборки: от 2 до 2 х 109 образцов
Определение пределов: Значения OFF или Capture, верхний предел/ нижний предел/в диапазоне или за пределами диапазона
Частота измерений
Диапазон периода измерений: 2 мкс – 1000 с
Математика
Функции: (K*X+L)/M и (K/X+L)/MX.
X – текущее показание, а K,
L и M – константы; задаютсяс клавиатуры или как"замороженное" опорноезначение (Xo).
Другие функции
Период измерения: 20 нс – 1000 с для частоты,выброса и среднего значенияза период. Одиночный цикл для других функцийизмерения.
Опорная временная база: Внутренняя, внешняяили автоматическая.
Блокировка дисплея: Результат замораживаетсядо начала нового измеренияпри рестарте
Аварийный сигнал по предельному значению:
Графическая индикация напередней панели и/или SRQпо шине GPIB
Предельные значения: Нижний предел, верхнийпредел
Настройки: OFF (выключение) илиAlarm (аварийный сигнал),если значение выше/ниже
предела, в диапазоне или внедиапазона
Активный аварийный сигнал (ON): STOP илиCONTINUE
Дисплей: Цифровой + графический
Сохраненные настройки прибора: Можно сохранить/ вызвать из внутренней энергонезависимой памяти 17 настроек прибора; 10 из них могут быть защищены пользователем.
Дисплей: Графический ЖК-дисплей с задней подсветкой для управления меню, цифровых
показаний и информации о состоянии.
Количество цифр: 14 цифр в цифровом режиме
Разрешение: 320*97 пикселей
Интерфейс GPIB
Совместимость: Режим совместимости согласно IEEE 488.2-1987, SCPI 1999 53131A
Функции интерфейса: SH1, AH1, T6, L4, SR1, RL1, DC1, DT1, E2
Макс. скорость измерений
По шине GPIB: 2К показаний, индивидуальное срабатывание
Во внутреннюю память: 250К показаний
Размер внутренней памяти: До 750К показаний
Интерфейс USB
Версия USB: 1.1, полная
Макс. скорость измерений: См. данные для GPIB
Калибровка
Режим: В закрытом корпусе, управление с помощью меню
Частота калибровки: 0.1, 1, 5, 10, 1.544 и 2.048 МГц
Общие технические данные
Данные об окружающей среде:
Рабочая температура: от 0°C до +50°C
Температура хранения: -40°C - +70°C
Вибрация: 3g при 55 Гц согласно MIL-PRF-28800F
Удар: Полусинусоида 40g согласно MIL-PFR-28800F
Работа на стенде.
Транспортировочный контейнер
Надежность: Средняя наработка на отказ 30000 часов
Безопасность: EN 61010-1 и EN 61010-2, CE
Электромагнитная совместимость: EN 55011 ISM Группа 1, класс B, EN 61326 (1997), A1(1998) с повышенным уровнем испытаний согласно EN 50082-2, CE
Требования к электропитанию
Базовая версия: 90 – 265 В (среднеквадр.), 45 – 440 Гц, < 40 Вт
Размеры и вес
Ширина х высота х глубина: 210х90х395 мм (8,25х3,6х15,6 дюймов)
Вес: Нетто 4 кг (8,5 фунтов)
Транспортировочный 7 кг (15 фунтов)
Информация для заказа
Базовая модель CNT-90 300 МГц, 100 пс, таймер/ счетчик, включая стандартную временную базу
В комплект прибора входят: Гарантия на изделие 18 месяцев, шнур питания, документация пользователя на CD, Сертификат калибровки
Варианты входной частоты
Опция 10 Вход C, 3 ГГц
Опция 13 Вход C, 8 ГГц
Опция 14 Вход C, 14 ГГц
Опция 14B Вход C, 20 ГГц
Опции временной базы
Опция 30/90 Временная база термостата очень высокой стабильности; 0.01 ppm/ месяц
Опция 40/90 Временная база термостата ультравысокой стабильности; 0.003 ppm/ месяц
Дополнительные аксессуары
Опция 11/90 Входы на задней панели
Опция 22/90 Комплект крепления на стойке
Опция 27 Переносной корпус – мягкий
Опция 27H Ручной переносной корпус для тяжелых условий
Опция 29/90 Программное обеспечение Timeview for Windows для CNT-90
Опция 90/01 Сертификат калибровки с протоколом, стандартный генератор
Опция 90/06 Сертификат калибровки с протоколом, генератор с термостатом
Опция 90/00 Сертификат калибровки с протоколом, изменение частоты в состоянии пробоя в неделю
Опция 95/03 Увеличенная гарантия на 3 года
Опция 95/05 Увеличенная гарантия на 5 лет
Технические характеристики могут изменяться без предварительного уведомления
