Компаратор сопротивлений Е6-27
Е6-27 компаратора сопротивлений предназначен для измерения и определения на постоянном токе относительной разности сопротивлений двух резисторов, не имеющих между собой гальванической связи.Компаратор предназначен для передачи размера единицы электрического сопротивления мерам 1-го и 2-го разряда в соответствии с требованиями действующей нормативно-технической документации, а также для повышения производительности поверочных работ и рассчитан на эксплуатацию в лабораториях, специальных поверочных центрах и научно-исследовательских учреждениях.Компаратор имеет широкий набор сервисных функций, встроенную математическую обработку результатов, удобный пользовательский интерфейс, с помощью которого легко и удобно автоматизировать поверочные работы с сохранением протокола во внутренней памяти компаратора. Для вывода протоколов на бумажный носитель предусмотрено непосредственное подключение принтера через интерфейс USB (host функция) или для записи на электронный Flash-носитель – USB (функция slave).

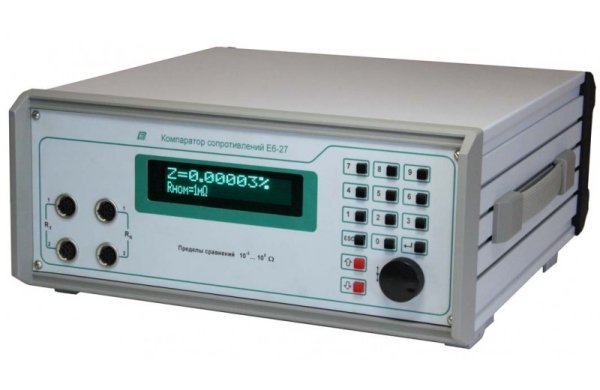

Компаратор может эксплуатироваться, как самостоятельное устройство, так и в составе информационно-измерительного комплекса.Наглядный символьный вакуумно-люминесцентный (VFD) дисплей легко считывается при любом освещении в помещении. Кнопки управления, манипулятор (encoder) расположены на передней панели металлического корпуса.На задней панели расположены соединительные разъемы для измеряемых (RX) и внешних образцовых (RN) сопротивлений, соединительные разъемы для подключения двух температурных датчиков (Pt100) для измерения температуры внешних термостатов, разъем кабеля питания и разъемы интерфейсов связи RS232, USB для связи с периферийными устройствами. Для дистанционного управления компаратором предусмотрены интерфейсы RS232 и USB.
| Технические характеристики | |
| Методы измерения, сравнения: | прямое; замещение |
| Диапазоны сравнения относительной разницы: | -51,00000…±0,00000100…+210,000 %. |
| Пределы измерения абсолютного значения сопротивления: |
предел: 20,0000000 мОм; 2,000000000 Ом; 200,0000000 Ом; 20000,00000 Ом; 2,00000000 MОм; чувствительность: ±200 pОм ±2,0 nОм; ±0,2 µОм; ±20 µОм; ±20 мОм; измерительная величина: до10 А; до 1 A; до 0,1 A; до 10 mA; до 1,0 mA |
| Интерфейсы связи: | RS232; USB (host – функция) , USB (slave - функция). |
Значения пределов доверительной погрешности сравнения при доверительной вероятности 0,95 по ГОСТ 8.237-2003 в нормальных условиях эксплуатации и максимальные устанавливаемые значения мощности на сравниваемых резисторах приведены в таблице ниже:
| Поддиапазон, Ом | Предел доверит.погрешн. в диап. отклон. RX от RN +0,02 % | Предел доверит.погрешн. в диап. отклон. RX от RN (-51…210) % | Максимальная мощность на RX, мW |
| 105 | +0,0002 % (2 ppm) | - | - |
| 104 | +0,0002 % (2,0 ppm) | +0,002 % (20 ppm) | 50 |
| 103 | +0,0002 % (2,0 ppm) | +0,002 % (20 ppm) | 50 |
| 102 | +0,0002 % (2,0 ppm) | +0,002 % (20 ppm) | 50 |
| 101 | +0,0001 % (1,0 ppm) | +0,001 % (10 ppm) | 50 |
| 100 | +0,00005 % (0,5 ppm) | +0,0005 % (5 ppm) | 50 |
| 10-1 | +0,0001 % (1,0 ppm) | +0,001 % (10 ppm) | 50 |
| 10-2 | +0,0002 % (2,0 ppm) | +0,002 % (20 ppm) | 100 |
| 10-3 | +0,0002 % (2,0 ppm) | +0,002 % (20 ppm) | 100 |
где RX и RN – действительные значения сопротивлений, соответственно измеряемого и образцового резисторов.
• Температура окружающего воздуха от +10…до +35°С +20 ± 2ОС
• Напряжение питающей сети 220 ± 22 V 220 ± 2 V
• Частота питающей сети (искажение формы < 5%) 50 ± 1 Hz 50 ± 0,5 Hz
• Потребляемая мощность, не более 250 VA
• Габаритные размеры 468 x 212 x 415 мм
• Масса прибора, не более 25 kg
