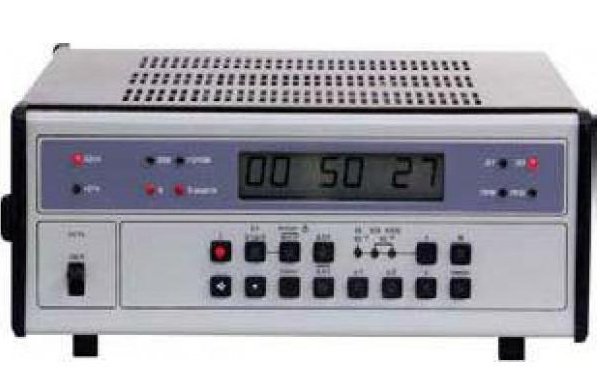

Компаратор частотный ЧК7-51
Предназначен для измерения относительного отклонения частот поверяемых сигналов 5 и 10 МГц от опорного сигнала 5 МГц.
Математическая обработка измерения позволяет определять и отображать на индикаторном табло относительное систематическое изменение частоты, среднее относительное значение разности частот, среднеквадратическое относительное отклонение частоты, среднеквадратическое относительное двухвыборочное отклонение частоты.
Формирование основной шкалы времени основано на делении частоты высокостабильного сигнала частотой 10 МГц, получаемого из опорного сигнала5 МГц, до 1 Гц с помощью семидекадного делителя частоты. В приборе использован цифровой метод формирования задержанной шкалы времени с помощью компараторов кодов программным способом.
Прибор обеспечивает передачу информации о результатах измерений и о текущем времени через интерфейс IЕС 625.
Компаратор частотный ЧК7-51 при агрегатировании с приборами Ч1-81/2, Ч1-81/3 образует стандарт частоты и времени соответственно: Ч1-83/2 и Ч1-83/3, при этом питание приборов Ч1-81 осуществляется непосредственно от ЧК7-51.
Компаратор:
• измеряет временной сдвиг импульсов внешней или вспомогательной шкал времени (ШВ) относительно основной ШВ;
• формирует: сигналы частотой 1 и 10 МГц из опорного сигнала 5 МГц;
• сигналы основной и вспомогательной (задержанной) ШВ с периодом следования импульсов 1 с;
• отображает на табло текущее время в часах, минутах, секундах.
Принцип действия ЧК7-51
Измерение относительного отклонения частоты внешнего сигнала 5 или 10 МГц от частоты опорного сигнала 5 МГц основано на измерении длительности стробимпульсов, вырабатываемых умножителем относительной разности частот, длительность которых (Т) связана с относительным отклонением частоты (?f/f0) соотношением:
?f
T = T0 (1 ± k -)
f0
Погрешность измерения сдвига внешней и задер- жанной шкал времени относительно основной ШВ не более ±0,1 мкс
Диапазон изменения задержки сигналов основной и задержанной ШВ 0-999999,9 мкс с шагом 0,1 ±0,05 мкс
Погрешность синхронизации ШВ по внешней ШВ не более ±0,1 мкс
Общие данные ЧК7-51
Диапазон рабочих температур 0…50 °С Относительная влажность воздуха при 25 °С до 98%
Питание:
от сети переменного тока 220±22 В, 50±1 Гц; 220±11 В, 400±10 Гц
от источника постоянного тока 22-30 В
Потребляемая мощность 40 В.А Габариты 459х308х129 м
Масса 10 кг
