Калибратор универсальный Н4-11

Артикул: 1-17284

Калибратор универсальный Н4-11

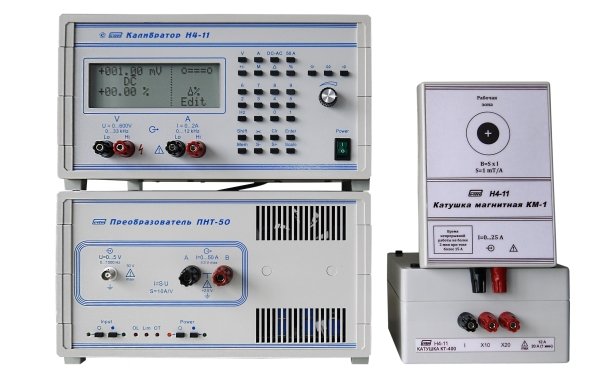

Обеспечивает воспроизведение напряжения и силы постоянного и переменного тока в широком диапа-зоне. Предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима. Калибратор Н4-11 обеспечивает воспроизведение напряжения до 600 В и силы тока до 2 А. С блоком преобра-зователя ПНТ-50 калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50 А. С катушкой КТ-400 обеспечивает проверку токовых клещей постоянного (до 400 А) и переменного тока (до 250 А). Обеспечивает воспроизведение амплитудно и фазоманипулированных сигналов для проверки устройств ЖД автоматики и сигнализации (в обновленной версии программного обеспечения расширен набор сигналов).
Воспроизведение постоянного напряжения




Калибратор универсальный Н4-11

Калибратор универсальный Н4-11
Обеспечивает воспроизведение напряжения и силы постоянного и переменного тока в широком диапа-зоне. Предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима. Калибратор Н4-11 обеспечивает воспроизведение напряжения до 600 В и силы тока до 2 А. С блоком преобра-зователя ПНТ-50 калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50 А. С катушкой КТ-400 обеспечивает проверку токовых клещей постоянного (до 400 А) и переменного тока (до 250 А). Обеспечивает воспроизведение амплитудно и фазоманипулированных сигналов для проверки устройств ЖД автоматики и сигнализации (в обновленной версии программного обеспечения расширен набор сигналов).

Воспроизведение постоянного напряжения

Предел (Uп) Диапазон воспроизведения в значениях устанавливаемой шкалы, В Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп), не более Напряжения шумов и пульсаций на выходе калибратора, мВ Выходное сопротивление, Ом, не более Нормальный ток нагрузки, мА, не более Максимальный ток нагрузки, мА
0.2 В 0.00010 –0.20009 0.1 + 0.05 1 0.02 5 100
2 В 0.2001 – 2.0009 0.05 + 0.01 5 0.02 25 100
20 В 02.001 – 20.009 0.05 + 0.005 20 0.02 25 100
200 В 020.01 – 200.09 0.1 + 0.01 200 0.1 25 50
600 В 200.1 – 600.0 0.1 + 0.03 1000 1 5 10

Воспроизведение переменного напряжения

Предел (Uп) Диапазон воспроизведе-
ния в значениях устанав-
ливаемой шкалы, В
Предел д при T=Tк 10 – 20 Гц Предел д при T=Tк 20 – 40 Гц опускаемой основной погрешности ±5 °С, ±(% от U + % от Uп), не более 0,04 – 1.2 кГц опускаемой основной погрешности ±5 °С, ±(% от U + % от Uп), не более 1.2 – 10 кГц опускаемой основной погрешности ±5 °С, ±(% от U + % от Uп), не более 10 – 20 кГц
 0,2 В  0.00100 – 0.20009  0.3 + 0.1  0.2 + 0.1  0.2 + 0.1  0.2 + 0.1  0.3 + 0.1
 2 В  0.2001 – 2.0009  0.3 + 0.02 0.2 + 0.02   0.1 + 0.02  0.2 + 0.02  0.3 + 0.03
 20 В  02.001 – 20.009  0.3 + 0.02  0.2 +0.015  0.1 + 0.015  0.2 + 0.02  0.3 + 0.03
 150 В  020.01 – 150.09  0.3 + 0.02  0.2 + 0.02  0.1 + 0.02  0.2 + 0.02 0.3 + 0.03
 600 В  150.1 – 600.0  -  -  0.3 + 0.1  -  -

Другие параметры в режиме воспроизведения переменного напряжения

 Предел  Постоянная составляющая, мВ, не более  Коэффициент гармоник и шумов, % на частотах, Гц 10 – 20  Коэффициент гармоник и шумов, % на частотах, Гц 20-40 Коэффициент гармоник и шумов, % на частотах, Гц 0,04 - 10 к Коэффициент гармоник и шумов, % на частотах, Гц 10-20 к  Коэффициент гармоник и шумов, % на частотах, Гц 20-33 к  Выходное сопротивление, Ом, не более  Нормальный ток нагрузки, мА, не более
 0,2 В  1  0.5  0.2  0.15 + 0.02·f  0.15 + 0.02·f  0.15 + 0.02·f  0.03  5
 2 В  1  0.5  0.2  0.15 + 0.02·f  0.15 + 0.02·f  0.15 + 0.02·f  0.03  25
 20 В  3  0.5  0.2  0.15 + 0.02·f  0.15 + 0.02·f  0.15 + 0.02·f  0.03  25
 150 В 25   0.5  0.2  0.15 + 0.02·f  0.15 + 0.02·f  0.15 + 0.02·f 0,3   25
 600 В  1  -  0.3 (до 1кГц)  0.3 (до 1кГц)  -  -  3  5

Воспроизведение силы постоянного тока

Предел (Iп) Диапазон воспроизведения в значениях устанавливаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более Ток шумов и пульса-ций на вы-ходе калиб-ратора, мА Выходное сопротивление, кОм Максимальное сопротивление нагрузки, Ом
20 мА 00.000 – 20.009 мА 0.1 + 0.01 0.01 100 500
200 мА 02.001 – 200.09 мА 0.1 + 0.01 0,1 10 50
2000 мА 0200.01 – 2000.9мА 0.1 + 0.01 1 1 5
20 А2) 02.001 – 20.009 А 0.25 + 0.025 50 0,1 0,5
50 А2) 20.01 – 50.00 А 0.25 + 0.1 150 0,1 0,1
40 А3) А×20 0.35 + 0.01 - - -
400 А2)3) А×20 0.5 + 0.025 - - -

Воспроизведение силы переменного тока


 Предел (Iп)  Диапазон воспроизведения в значениях устанавливаемой шкалы  Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более 10 – 20 Гц  Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более 20 – 1200 Гц  Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более 1.2 – 12 кГц
 20 мА  00.100 – 20.009 мА  0.3 + 0.05  0.2 + 0.03  0.2 + 0.05 + 0.05·f
 200 мА  02.001 – 200.09 мА  0.3 + 0.05  0.2 + 0.03  0.2 + 0.05 + 0.05·f
 2000 мА  0200.01 – 2000.9 мА 0.3 + 0.05   0.2 + 0.03  0.2 + 0.05 + 0.05·f
 20 А2)  02.001 – 20.009 А  0.4 + 0.05  0.25 + 0.03 + 1.5·f  -
 50 А2)  20.01 – 50.00 А  0.4 + 0.1  0.25 + 0.1 + 1.5·f  -
 40 А3)  А×20  -  0.45 + 0.03  -
 200 А2)3) А×10   -  0.5 + 0.1 + 1.5·f  -

Другие параметры в режиме воспроизведения силы переменного тока

Предел Постоянная составляющая, мА Коэффициент гармоник и шумов, % на частотах, Гц 10 – 20 Гц Коэффициент гармоник и шумов, % на частотах, Гц 20 – 1200 Гц Коэффициент гармоник и шумов, % на частотах, Гц 1.2 – 12 кГц Выходное сопротивление, кОм Максимальное сопротивление нагрузки, Ом
20 мА  0.005  0.5  0.2  0.2+0.1f  50**  500
200 мА  0,05  0.5  0.2  0.2+0.1f  5**  50
2000 мА  0,5 0.5  0.2   0.2+0.1f  0.5**  5
 20 А*  15  0.5  0.2  -  0.025**  0,5
 50 А*  50  0.5  0.2 + 2·f  -  0.025**  0,05

Примечание - U и I – установленное значение напряжения и тока, Uп и Iп – конечное значение уста-новленного предела напряжения и тока, f - частота в килогерцах. 1) Воспроизведение с помощью преобразо-вателя ПНТ-50.2) На частоте 50 Гц .3) С помощью токовой катушки КТ-400 (10 и 20 витков).

РЕЖИМЫ АМПЛИТУДНОЙ И ФАЗОВОЙ МАНИПУЛЯЦИИ
Прибор обеспечивает следующие режимы манипуляции калиброванных сигналов постоянного и переменно-
“M0” непрерывный сигнал для установки (калибровки) амплитуды импульсов;
амплитудной “M1” и “M2” симметричными импульсами (для проверки устройств тональной манипуляции);
амплитудной “M3”, “M4” и “M5” кодоимпульсными последовательностями с фиксированными временными соотношениями между фронтами импульсов (для проверки приборов сигнализации);
амплитудной “M3s”, “M4s” и “M5s” кодоимпульсными последовательностями с синхронизацией фронтов импульсов по полупериодам несущей частоты. Включается только для сигналов переменного тока и в ограни-ченных диапазонах частот. Номинальные временные соотношения кодоимпульсной последовательности вы-держиваются на трех частотах 25, 50 и 75 Гц;
“M3k”, “M4k” и “M5k” аналогичны “M3s”, “M4s” и “M5s” только с сокращенной длительностью импульсов. Упомянутые режимы обеспечивают формирование стабильных временных диаграмм и предназначены проверки измерителей временных соотношений сигналов кодоимпульсной модуляции;
фазовой “M6_16”, “M6_24”, “M6_32”, “M6_48” и “M6_64” симметричными импульсами с длительностью 16, 24, 32, 48 и 64 периода несущей частоты. Включается только для сигналов переменного тока и в ограничен-ных диапазонах частот. В данном режиме приблизительно имитируются (энергетически и по спектру) сигналы систем автоматики, манипулированные по фазе. Режим предназначен для проверки измерителей уровня фазо-манипулированных сигналов;
“M7” формирования одиночного импульса заданной длительности по внешнему сигналу (с клавиатуры или интерфейса). Данный режим предназначен для проверки электрических секундомеров и подобных устройств;
амплитудной манипуляции “M8” импульсами со скважностью 8 и других типов для специальных целей.

Диапазон и погрешность воспроизведения манипулированных сигналов

Предел (Uп или Iп) Диапазон воспроизведения в
значениях устанавливаемой
шкалы
 Предел допускаемой основной погрешности
при T=Tк ±5 °С, ±(% от U + % от Uп)
или ±(% от I + % от Iп), не более
Воспроизведение напряжения постоянного тока
 0,2 В  0.00200 – 0.20009 В  1 + 0.5
 2 В  0.2001 – 2.0009 В  0.5 + 0.05
 20 В  02.001 – 20.009 В  0.5 + 0.05
 200 В  020.01 – 200.09 В  0.5 + 0.1
Воспроизведение напряжение переменного тока на частотах
 0,2 В  0.00100 – 0.20009 В 20 Гц – 10 кГц:
1 + 0.15
10 – 33 кГц:
1.5 + 0.1
 2 В  0.2001 – 2.0009 В 20 Гц – 10 кГц:
1 + 0.1
10 – 33 кГц:
1.5 + 0.1
 20 В  02.001 – 20.009 В 20 Гц – 10 кГц:
1 + 0.1
10 – 33 кГц:
1.5 + 0.1
 150 В   020.01 – 150.09 В 20 Гц – 10 кГц:
1 + 0.1
10 – 33 кГц:
1.5 + 0.1
Воспроизведение силы постоянного тока
 20 мА  00.100 – 20.009 мА  0.5 + 0.1
 200 мА  02.001 – 200.09 мА  0.5 + 0.1
 2000 мА  0200.01 – 2000.9 мА  0.5 + 0.1
 20 А1)  02.001 – 20.009 А  1 + 0.1
 50 А1)  20.010 – 60.000 А  1 + 0.1
Воспроизведение силы переменного тока на частотах
 20 мА  00.010 – 20.009 мА 20 – 1200 Гц
0.5 + 0.1
1.2 – 12 кГц
0.5 + 0.1 + 0.05-f
 200 мА  02.001 – 200.09 мА 20 – 1200 Гц
0.5 + 0.1
1.2 – 12 кГц
0.5 + 0.1 + 0.05-f
 2000 мА  0200.01 – 2000.9 мА 20 – 1200 Гц
0.5 + 0.1
1.2 – 12 кГц
1 + 0.1 + 0.05-f
 20 А1)  02.001 – 20.009 А 20 – 1200 Гц
1 + 0.1 + 1.5-f
 50 А1)  20.010 – 60.000 А 20 – 1200 Гц
1 + 0.1 + 1.5-f

Примечание - И – импуль( установленный уровень включ ьюен) П - пауза (установленный уровень выключен). 1)
Воспроизведение с помощ преобразователя ПНТ-50.

Дополнительная температурная погрешность на 10 °С во всех режимах не превышает половины основ-ной.
Погрешность установки частоты выходного напряжения или тока - ±(0.05 % от F + 0.1 Гц), где F – уста-новленное значение частоты
Среднее время установления выходного уровня – 1 - 3 с.
Дополнительные возможности Прибор обеспечивает:
установку выходного уровня и частоты посредством клавиатуры;
визуальную индикацию значений и частоты выходного параметра, полярности, размерности показаний, состояния прибора, отказов и ошибок;
автоматический выбор пределов воспроизведения;
плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня;
вычисление абсолютной, относительной и приведенной погрешности проверяемого прибора;
полную цифровую калибровку.
Прибор имеет последовательный интерфейс, отвечающим требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C. Интерфейс обеспечивает установку выходного уровня и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу. Управляющие и выходные данные представлены в виде текстовых строк, содержащих цифровые значения напряжения и частоты, полярность и размерность. Режимы обработки вводимых данных и цифровой калибровки включаются только с передней панели.


ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Нормальные условия эксплуатации:
температура окружающего воздуха (23 ±5) °С;
относительная влажность (65 ±15) %;
атмосферное давление от 630 до 795 мм рт.ст.;
напряжение питающей сети (220 ±22) В частотой (50 ±2) Гц.
• Рабочие условия эксплуатации:
температура окружающего воздуха от 5 до 40 °С;
относительная влажность до 90 % при температуре 25 °С;
атмосферное давление от 630 до 800 мм рт.ст.;
напряжение питающей сети (220 ±22) В частотой (50 ±1) Гц.
• Потребляемая мощность - не более 120 ВА (Н4-11) и 250 ВА (ПНТ-50) Время прогрева – не более 5 мин. Габаритные размеры корпуса: 291х176х259. Масса – менее 6 кг (Н4-11) и не более 7 кг (ПНТ-50).
