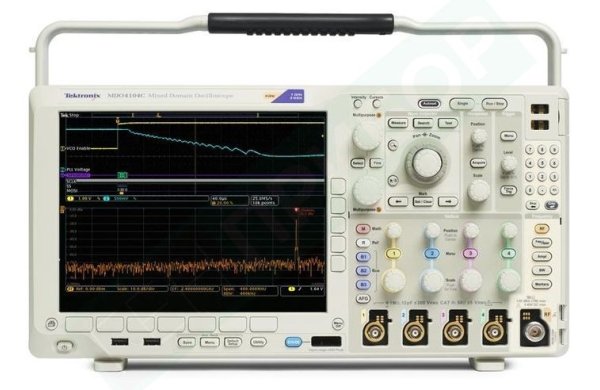

Когда результаты измерения РЧ характеристик вызывают улыбку или чувство досады, работа с осциллографом MDO4000C со встроенным аппаратным анализатором спектра и ПО SignalVu-PC сгладит эти эмоции. В отличие от осциллографов, в которых предлагаются «спектральный анализ» с быстрым преобразованием Фурье, осциллограф MDO4000C с настоящим анализатором спектра имеет синхронизируемую систему сбора данных, включающую аналоговые, цифровые каналы и каналы анализатора спектра. Можно выполнять измерения РЧ характеристик на частотах до 6 ГГц и соотносить события в частотной области с вызывающими их процессами во временной области.
Основные преимущества
- Базовый анализатор спектра включён в стандартный комплект
- Доступен дополнительный анализатор спектра 3 или 6 ГГц
- Единственный в отрасли встроенный аппаратный анализатор спектра
Модель | Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Аналоговые каналы | Цифровые каналы | Анализатор спектра | Выход генератора функций |
---|---|---|---|---|---|---|---|
MDO4024C | 200 МГц | 2,5 Гвыб/с | 20 млн точек | 4 | 16 (опция) | До 6 ГГц |
1 (опция) |
MDO4034C | 350 МГц | 2,5 Гвыб/с | 20 млн точек | 4 | 16 (опция) | До 6 ГГц |
1 (опция) |
MDO4054C | 500 МГц | 2,5 Гвыб/с | 20 млн точек | 4 | 16 (опция) | До 6 ГГц |
1 (опция) |
MDO4104C | 1 ГГц | 2,5–5 Гвыб/с | 20 млн точек | 4 | 16 (опция) | До 6 ГГц |
1 (опция) |
