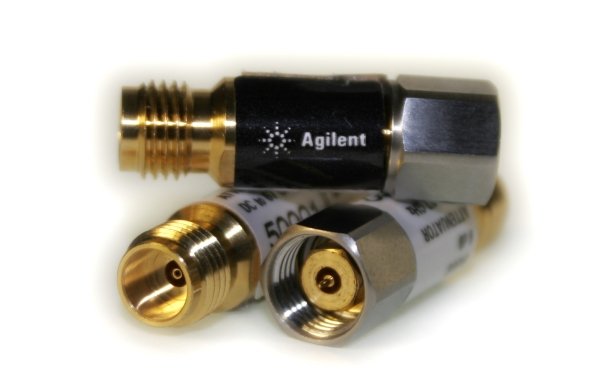

8490D/G Высокочастотные фиксированные аттенюаторы
Коаксиальные фиксированные аттенюаторы компании Agilent были эталонами равномерности частотной характеристики и низкого КСВ. Аттенюатор 8490D, используя соединители 2,4 мм, обеспечивает исключительно высокие характеристики в диапазоне частот до 50 ГГц, а 8490G, использующий соединители 1,85 мм, K до 67 ГГц. Эти аттенюаторы имеют ослабление 3, 6, 10, 20, 30 и 40 дБ. Идеально подходящие для расширения диапазона высокочувствительных измерителей мощности или для использования в качестве калибровочных эталонов, эти широкополосные аттенюаторы изготавливаются с такой же тщательностью, как и более низкочастотные аналоги.
Модель | Диапазон частот, ГГц | КСВ (макс.) | Входная мощность (макс.) | Погрешность при ослаблении, ±дБ | Соединители | |||||||
3 дБ Опция 003 | 6 дБ Опция 006 | 10 дБ Опция 010 | 20 дБ Опция 020 | 30 дБ Опция 030 | 40 дБ Опция 040 | 50 дБ Опция 050 | 60 дБ Опция 060 | |||||
8490D | от 0 до 50 | от 0 до 26,5 ГГц: 1,15 (1,08 только для опц. 040) св. 26,5 до 40 ГГц: 1,25 (1,15 только для опц. 040) св. 40 до 50 ГГц: 1,45 (1,25 только для опц. 040) |
1 Вт средн.;100 Вт пик. | +0,9 -0,5 +1,8 -0,5 |
+0,9 |
+0,9 -0,6 +1,3 -0,6 |
+1,3 -0,8 +1,7 -0,8 |
+1,3 -0,8 +1,7 -0,8 |
+2,5 -1,8 +2,5 -1,8 |
- | - |
- 2,4 мм |
8490G | от 0 до 67 | от 0 до 26,5 ГГц: 1,15 (1,10 только для опц. 040) св. 26,5 до 50 ГГц: 1,25 (1,15 только для опц. 040) св. 50 до 67 ГГц: 1,45 (1,25 только для опц. 040) |
±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,6 | 1,85 мм 2,4 мм |
|
8491А от 3 до 30 дБ от 40 до 60 дБ |
от 0 до 12,4 | 1,2 до 8 ГГц1 1,3 до 12,4 ГГц1 |
2 Вт средн.;100 Вт пик. | 0,3 | 0,3 | 0,5 | 0,5 | 1 | 1,5 | 1,5 | 2 |
N (вилка) N (розетка)
|
8491В от 3 до 30 дБ от 40 до 60 дБ |
от 0 до 18 | 1,2 до 8 ГГц2 1,3 до 12,4 ГГц2 1,5 до 18 ГГц2 |
2 Вт средн.;100 Вт пик. | 0,3 | 0,3 до 12,4 ГГц 0,4 до 18 ГГц |
0,6 |
0,6 до 12,4 ГГц 1 до 18 ГГц |
1 | 1,5 | 1,5 | 2 | N (вилка) N (розетка) |
8493А от 3 до 20 дБ 30 дБ |
от 0 до 12,4 | 1,2 до 8 ГГц1 1,3 до 12,4 ГГц1 |
2 Вт средн.;100 Вт пик. | 0,3 | 0,3 | 0,5 | 0,5 | 1 | - | - | - | SMA (вилка) SMA (розетка) |
8493В от 3 до 20 дБ 30 дБ |
от 0 до 18 | 1,2 до 8 ГГц2 1,3 до 12,4 ГГц2 1,5 до 18 ГГц2 |
2 Вт средн.;100 Вт пик. | 0,3 | 0,3 до 12,4 ГГц 0,4 до 18 ГГц |
0,6 | 0,6 до 12,4 ГГц 1 до 18 ГГц |
1 | SMA (вилка) SMA (розетка) |
|||
8493C от 3 до 30 дБ 40 дБ |
от 0 до 26,5 | 1,1 до 8 ГГц 1,15 до 12,4 ГГц 1,25 до 26,5 ГГц3 |
2 Вт средн.;100 Вт пик. | 0,5 до 18 ГГц 1 до 26,5 ГГц |
0,6 0,6 |
0,3 до 18 ГГц 0,5 до 26,5 ГГц |
0,5 0,6 |
0,7 1 |
1 1,3 |
3,5 (вилка) 3,5 (розетка) |
||
8498А 30 дБ |
от 0 до 18 | 1,15 до 8 ГГц 1,25 до 12,4 ГГц 1,30 до 18 ГГц |
25 Вт средн.;500 Вт пик. (от 0 до 5,8 ГГц) 125 Вт пик. (от 5,8 до 18 ГГц) 500 Вт/мс макс. на импульс |
1 | N (вилка) N (розетка) |
1 Для ослабл. 3 дБ КСВ 1,25 до 8 ГГц, 1,35 до 12,4 ГГц.
2 Для ослабл. 3 дБ КСВ 1,25 до 8 ГГц, 1,35 до 12,4 ГГц и 1,5 до 18 ГГц.
3 Для опции с ослабл. 6 дБ КСВ 1,27 от 12 до 26,5 ГГц
