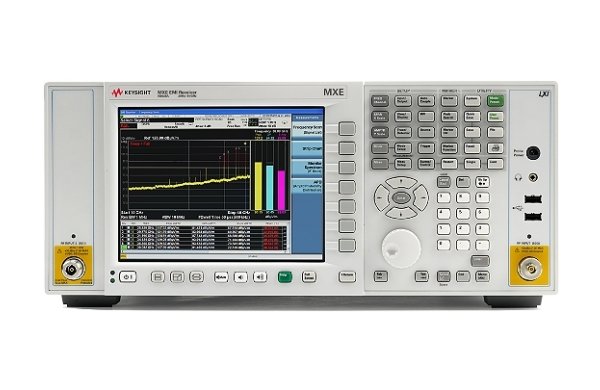

• Приёмник ЭМП MXE полностью соответствует требованиям CISPR 16-1-1 2010
• Два диапазона частот: от 20 Гц до 8,4 ГГц
• Все необходимые типы детекторов: пиковый, квазипиковый, среднего и среднеквадратического значения
• До трёх одновременно работающих детекторов в реальном времени для непрерывного мониторинга сигнала
• Список сигналов для выделения, удаления и повторного измерения излучения
• Встроенные ограничительные линии и корректирующие коэффициенты для облегчения редактирования
• Новая регистрирующая бумажная лента с длительностью записи до 20 минут
• Возможность запуска других прикладных измерительных программ, в частности, для измерения фазового шума
• Windows®XP Professional со съёмным жёстким диском
MXE не просто приёмник, позволяющий оценить соответствие уровня электромагнитных помех (ЭМП) требованиям CISPR. Это анализатор сигналов серии X, который может работать с множеством прикладных измерительных программ и совершенствоваться по мере совершенствования техники.
Больше уверенности в испытаниях на соответствие нормам ЭМП и получении консультаций
• Повышение точности и улучшение повторяемости результатов испытаний за счёт выдающейся точности измерения (±0,78 дБ) и чувствительности (минус 167 дБм на частоте 1 ГГц)
• Новый подход к использованию широких возможностей встроенных средств диагностики, включая прикладные измерительные программы для ЭМС, маркерные функции, масштабирование полосы обзора, обзор зоны и отображение спектрограммы
• Оборудование лаборатории гибким средством для испытания новой продукции и новых типов изделий в диапазоне частот 20 Гц до 26,5 ГГц
• Объединение в единое целое функций приёмника ЭМП и анализатора спектра для более быстрой оценки тонкой структуры сигнала
Совместная работа с партнёрами компании Agilent позволяет создать новое или обновлённое оборудование

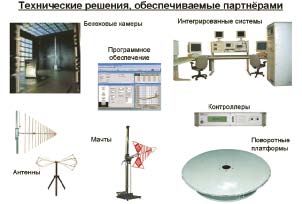

• Создание новой лаборатории или усовершенствование существующего оборудования с участием партнёров компании Agilent по техническим решениям, таких как ETS-Lindgren, TDK RF Solutions и TOYO Corp.
• Выбор единственного пункта для контактов по вопросам покупки полностью укомплектованного технического решения, удовлетворяющего стандарту MIL-STD и коммерческим требованиям
• Подбор приёмников, испытательных камер, мачт и антенн, а также услуг по обучению, установке и поддержке оборудования
• Упрощение автоматизации испытаний с помощью программного обеспечения партнёра, которое подходит для нужд пользователя
Благоприятные возможности, которые предоставляет приёмник MXE для настоящего и будущего
• Большие возможности измерений и анализа приёмника MXE позволяют укрепить испытательную базу и расширить возможности пользователя
• Готовая для предстоящих требований платформа серии X принесёт максимальную отдачу от вложений в оборудование
• Проверенная надёжность приборов серии X и устойчивая к ошибкам архитектура аппаратных средств продляют время работоспособного состояния системы
• Через лицензионный ключ можно расширять функциональные возможности прибора и номенклатуру прикладных измерительных программ
В стандартный комплект поставки анализатора входят: мышь с интерфейсом USB, стандартная клавиатура с интерфейсом USB, CD-ROM с документацией
Опции в стандартной комплектации
Механический входной аттенюатор: от 0 до 70 дБ с шагом 2 дБ
Полоса анализа: 10 МГц
Набор расширенных функций отображения: Соответствует опции N9030A-EDP (спектрограмма, увеличение графика, ширина зоны)
Анализатор спектра: Традиционные функции анализа спектра плюс множество новых и расширенных функций; измерения мощности основаны на промышленных стандартах
ЭМС: Соответствует опции W6141A. Предквалификационные измерения помех излучения и помех проводимости
Совместимость на уровне команд языка SCPI: Соответствует опции N9061A-2FP. Добавляет возможность эмуляции анализаторов спектра R&S FSP/FSU/FSE
Мышь с интерфейсом USB: Каждый приёмник MXE поставляется с мышью с интерфейсом USB, что улучшает удобство использования операционной системы Windows® XP Professional
Клавиатура с интерфейсом USB: улучшает удобство использования операционной системы Windows® XP Professional
Руководство по эксплуатации (User’s Guide) и краткое руководство по вводу в эксплуатацию (Getting Started Guide):
• вся документация на английском языке
• вся пользовательская документация включена в состав встроенной оперативной контекстно:зависимой справочной системы MXE, а также содержится на компакт:диске, который поставляется вместе с прибором
• пользовательская документация может быть загружена с сайта: www.agilent.com/find/mxe_manuals
Гарантийные обязательства и техническое обслуживание: Стандартный гарантийный срок - один год
R-51B-001-3C Гарантийный срок с возвратом прибора для обслуживания в компанию Agilent, расширенный до 3 лет
Опции
| P08 Предусилитель, диапазон частот от 100 Гц до 8,4 ГГц |
| P26 Предусилитель, диапазон частот от 100 Гц до 26,5 ГГц |
| PFR Прецизионный опорный генератор (cкорость старения ±1 х 10-7 за год) |
| B25 Полоса анализа 25 МГц |
| CNF Входные РЧ соединители типа N (розетка) |
| SSD Дополнительный съёмный твёрдотельный накопитель |
| YAS Выход видеоусилителя оси Y |
| 2FP Фазовый шум (добавляет одноклавишное измерение фазового шума в частотной области и во временной области) |
| 1CM Комплект для монтажа в стойку |
| 1CN Комплект передних ручек |
| 1CP Комплект для монтажа в стойку и комплект ручек |
| DVR USB-совместимый привод DVD-ROM/CD-R/RW |
| EFM USB флэш-накопитель (пустой) |
| KB2 Клавиатура 65-клавишная (раскладка США) с шиной USB |
| 0BW Документация по сервисному обслуживанию на уровне узлов |
