• Малый КСВН
• Низкие вносимые потери
• Высокая развязка - до 134 дБ на 4 ГГц
• Длительный срок службы - 5 миллионов переключений
• Превосходная повторяемость
Отличаясь беспрецедентной надежностью и длительным сроком службы, переключатели компании Agilent являются очевидным выбором для большого объема производственных испытаний средств радиосвязи. Все переключатели используют катушки с магнитной блокировкой и размыкающиеся заранее контакты для простоты испытаний. При точных измерениях и в применениях для контроля, где повторяемость вносимых потерь является критичной, эти переключатели будут функционировать свыше 5 миллионов переключений с повторяемостью вносимых потерь лучше 0,03 дБ при температуре + 25 °С.

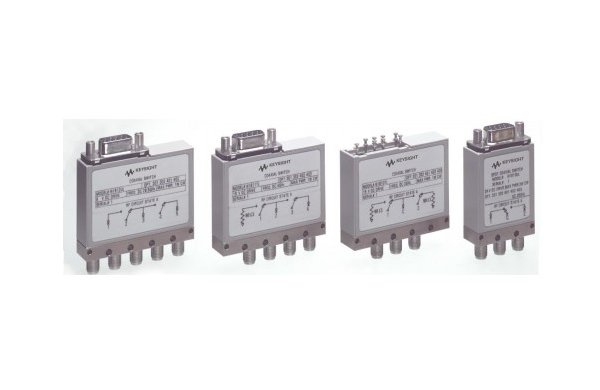

N1810UL – Ненагруженный переключатель SPDT с фиксацией удержания
Модель 1810UL является переключателем на два положения и одно направление в диапазоне частот от постоянного тока до 67 ГГц.
N1810TL – Нагруженный переключатель SPDT с фиксацией удержания
Модель 1810TL является переключателем на два положения и одно направление в диапазоне частот от постоянного тока до 67 ГГц. Неиспользуемый канал нагружен на 50 Ом, что делает его идеальным для применений, в которых требуется согласование источника.
N1811TL – Нагруженные параллельные каналы с фиксацией удержания
Модель 1810TL является переключателем с нагруженными параллельными каналами в диапазоне частот от постоянного тока до 67 ГГц. Внутренняя нагрузка переключателя может нагружать испытуемое устройство в режиме прямой передачи (до 1 Вт). Благодаря своей компактной конструкции, он является идеальным для применений, требующих включения и выключения сигнала помехи.
N1812UL – Ненагруженный переключатель на 5 каналов с фиксацией удержания
Модель 1812UL является универсальным ненагруженным переключателем на 5 каналов в диапазоне частот от постоянного тока до 67 ГГц. При использовании в качестве переключателя с параллельными каналами пятый порт может быть нагружен на внешнюю нагрузку с большой рассеиваемой мощностью. Его можно также использовать для передачи сигнала в обратном направлении или в качестве канала для калибровки.
Общие рабочие характеристики серии N181x
Время переключения | Повторяемость | Срок службы | Импеданс |
<0,03 дБ (тип.)5 миллионов циклов50 Ом |
Стандартные технические характеристики серии N181x
Развязка (дБ) | = 90 - 1,132 х F, где F указана в ГГц | ||||
0 Гц | 4 ГГц | 12,4 ГГц | 20 ГГц | 26,5 ГГц | |
90 | 85 | 76 | 67 | 60 | |
Вносимые потери (дБ) | = 0,35 + 0,45/26,5 х F, где F указана в ГГц | ||||
0 Гц | 4 ГГц | 12,4 ГГц | 20 ГГц | 26,5 ГГц | |
0,35 | 0,42 | 0,56 | 0,69 | 0,8 | |
КВСН |
от 0 до 4 ГГЦ | от 4 до 12,4 ГГц | от 12,4 до 20 ГГц | от 20 до 26,5 ГГц | |
1,15 | 1,25 | 1,3 | 1,6 |
