Дифференциальные пробники — лучший инструмент для измерений
Активные дифференциальные пробники обеспечивают более правильное воспроизведение сигнала и точность высокочастотных измерений. Благодаря сверхнизкой входной емкости и широким возможностям подключения к проверяемому устройству дифференциальные активные пробники TDP1500 обеспечивают отличные высокоскоростные механические и электрические характеристики, необходимые для современных цифровых систем.

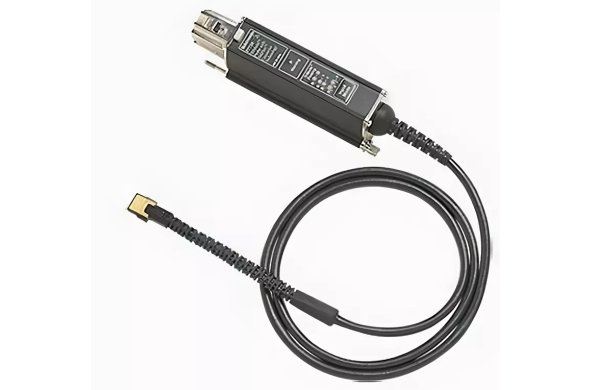

Дифференциальные пробники TDP1500 разработаны специально для использования в осциллографах с интерфейсом пробников TekVPI™ и непосредственного подключения к таким осциллографам. Они обеспечивают регистрацию высокоскоростного сигнала и точность измерений путем решения трех традиционных задач:
- воздействие нагрузки проверяемого устройства — снижается благодаря более низкой входной емкости и высокому входному сопротивлению;
- интерфейс подключения к проверяемому устройству — доступно множество принадлежностей для подключения к малогабаритным модулям поверхностного монтажа, часть из которых поставляется в комплекте, а часть — рекомендована производителем;
- максимизация полосы пропускания системы (осциллографа и пробника) — пробники для любых измерений с помощью осциллографов всех моделей с интерфейсом TekVPI до 3,5 ГГц.
Возможности и преимущества
- Превосходные электрические характеристики
- Модель с полосой пропускания 1,5 ГГц — точные измерения на последовательных и цифровых шинах
- Отличное ослабление синфазного сигнала — уменьшение погрешностей измерения в средах с сильными синфазными шумами
- Малая емкостная и резистивная нагрузка — обеспечивает точность сигнала и уменьшает взаимное смещение по постоянному току
- Универсальные механические свойства
- Компактный размер головок пробников для проведения измерений в малогабаритных элементах схем
- Принадлежности для подключения к проверяемому устройству позволяют подсоединяться к мелким модулям поверхностного монтажа
- Прочная и надежная конструкция
- Простота в использовании
- Непосредственное подключение к осциллографам с интерфейсом пробников TekVPI™
- Автоматическое масштабирование и отображение единиц измерения и показаний на экране осциллографа
- Простой доступ к блоку управления пробника или меню пробника на осциллографе для определения состояния пробника, управления установками и получения диагностических данных.
- Интегрированная система из осциллографа и пробников
- Непосредственное подключение и питание через интерфейс осциллографа TekVPI™ (такое подключение к осциллографам с интерфейсом TekVPI избавляет от необходимости использовать внешний источник питания, который требуется для многих изделий конкурентов)
- Доступ к меню пробника на осциллографе с помощью одной кнопки
- Настройка и управление с помощью блока управления пробника или пользовательского интерфейса осциллографа
- Автоматическая установка нуля — автоматическая установка нулевого смещения выходного сигнала
- Дистанционное управление пробником с осциллографа с помощью интерфейсов GPIB/USB
Области применения
- Проектирование, проверка, отладка и определение характеристик схем с высокоскоростными последовательными шинами общего назначения:
- I2C
- CAN/LIN;
- SPI;
- Serial ATA;
- Ethernet (Gigabit Ethernet);
- USB 2.0;
- FireWire (1394b);
- Анализ целостности сигнала, нестабильности фронтов и временных соотношений
- Машиностроение и тестирование
Технические характеристики
|
Параметр |
Описание |
|---|---|
|
Полоса пропускания (только пробник) |
≥1,5 ГГц гарантированно (TDP1500) ≥3,5 ГГц гарантированно (TDP3500) |
|
Затухание (только пробник) |
1x/10x (TDP1500) 5x (TDP3500) |
|
Время нарастания (только пробник) |
≤265 пс, типичное значение (TDP1500) ≤110 пс, типичное значение (TDP3500) |
|
Дифференциальная входная емкость |
≤1 пФ (TDP1500) ≤0,3 пФ (TDP3500) |
|
Дифференциальное сопротивление на входе |
200 кОм (TDP1500) 100 кОм (TDP3500) |
|
Диапазон дифференциальных входных динамических напряжений |
±8,5 В (10x) (TDP1500) ±850 мВ (1x) (TDP1500) ±2 В (TDP3500) |
|
Коэффициент ослабления синфазного сигнала |
>60 дБ при 1 МГц (TDP1500, TDP3500) >25 дБ при 1 ГГц (TDP1500, TDP3500) |
|
Диапазон смещения входного сигнала |
±7 В (10x или 1x) (TDP1500) ±1 В отображаемое значение (TDP3500) |
|
Диапазон входного сигнала рабочего напряжения (диапазон синфазного входного напряжения) |
±7 В (1x) (TDP1500) ±7 В (10x) (TDP1500) От +5 В до –4 В (TDP3500) |
|
Шум |
35 нВ/√Гц (TDP3500) |
|
Максимальное входное напряжение (неразрушающее) |
±25 В (постоянный ток + пиковое значение переменного) (TDP1500) ±15 В (постоянный ток + пиковое значение переменного) (TDP3500) |
|
Задержка распространения |
5,4 нс, типичное значение (TDP1500) 5,4 нс, типичное значение (TDP3500) |
Физические характеристики
|
Размеры |
мм |
дюймы |
|---|---|---|
|
Длина кабеля*1 |
1200 |
48 |
|
Масса |
г |
унции |
|
Только пробник*1 |
160 |
5,4 |
*1 типичное значение для TDP1500.
Требования к электропитанию
Пробники TDP1500 и TDP3500 получают питание непосредственно от осциллографов с интерфейсом TekVPI.
Рекомендуемые осциллографы
Осциллографы с интерфейсом пробников TekVPI.
