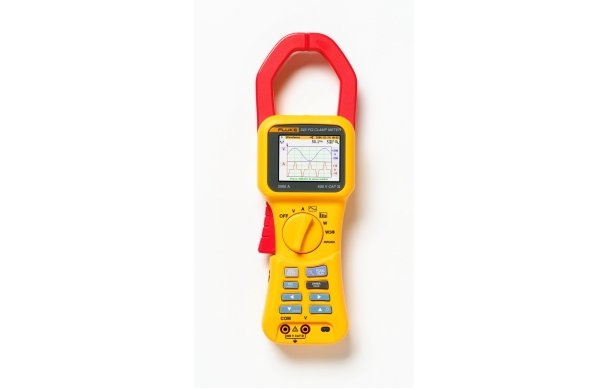

Клещи для измерения качества электроэнергии Fluke 345 Идеальный прибор для поиска неисправностей в современных электрических нагрузках |
Высокий уровень безопасности: Технологические вводы с уровнем безопасности 600 В кат. IV / 1000 В кат. III • Измерение переменного и постоянного тока: измерение переменного тока до 1400 А среднекв. знач. и постоянного тока до 2000 А при помощи клещей без разрыва цепи • Анализ гармоник: Возможность анализа, отображения на дисплее и регистрации до 30-й гармоники (40-й гармоники в диапазоне частот от 15 Гц до 22 Гц) • Проверка батарей: Непосредственное измерение колебаний постоянного тока для батарей и систем постоянного тока. |
|
Отображение осциллограмм сигналов во время проверки и настройки оборудования | Возможность регистрации параметров в течение заданных периодов времени для выявления нерегулярных сбоев |
Характеристики | |
Рабочая температура | От 0 °C до 50 °C |
Степень защиты | IP40; согласно EN60529 |
Безопасность | IEC 61010-1 600 В кат. IV, 1000 В кат. III |
Ширина раскрытия клещей | 60 мм |
Клещи | для проводников диаметром до 58 мм |
Размеры (ВxШxГ) | 300 мм x 98 мм x 52 мм |
Вес (с элементами питания) | 0,82 кг |
Спецификации | |
Измерение тока | |
Постоянный ток, постоянный ток среднеквадратичное значение, среднеквадратичное значение переменного тока |
Все измерения для постоянного тока и в диапазоне частот от 15 Гц до 1 кГц. Макс. перегрузка по току 10 000 А или среднеквадратичное значение x частота < 400 000. Среднеквадратичное значение тока является истинным среднеквадратичным значением (постоянный + переменный ток) |
Диапазон измерения | 0 – 2000 А для постоянного тока или 1400 А для среднеквадратичного переменного тока |
Гармоники | Все измерения до 30-й гармоники (до 40-й гармоники в диапазоне частот от 15 Гц до 22 Гц); Диапазон частот F0: от 15 Гц до 22 Гц и от 45 Гц до 65 Гц; среднеквадратичное значение переменного тока Iacrms > 10 А |
Измерение напряжения | |
Постоянный ток, постоянный ток среднеквадратичное значение значение, среднеквадратичное значение переменного тока |
Все измерения для постоянного тока и в диапазоне частот от 15 Гц до 1 кГц.Макс. перегрузка по напряжению 1000 В среднеквадратичное значение. Среднеквадратичное значение напряжения является истинным среднеквадратичным значением (постоянный + переменный ток) |
Диапазон измерения | 0 – 825 В для постоянного тока или среднеквадратичного переменного тока |
Гармоники | Все измерения до 30-й гармоники (40-й гармоники в диапазоне частот от 15 Гц до 22 Гц); Диапазон частот F0 : От 15 Гц до 22 Гц и от 45 Гц до 65 Гц; среднеквадратичное значение переменного напряженияVacrms > 1 В |
Измерение мощности (однофазные и трехфазные системы) | |
Диапазон измерения | 0 – 1650 кВт для постоянного тока или 1200 кВт для переменного тока |
Измерение полной мощности (однофазные и трехфазные системы) | |
Диапазон измерения | 0 -1650 кВА для постоянного тока или 1200 кВА для переменного тока |
Измерение реактивной мощности (однофазные и трехфазные системы) | |
Диапазон измерения | 0 – 1250 кВАр |
Коэффициент мощности (однофазные и трехфазные системы) | |
Диапазон измерения | 0,3 емк. нагрузка 1,0… 0,3 инд. нагрузка (72,5° емк. нагрузка 0°… 72,5° инд. нагрузка) |
Коэффициент реактивной мощности | |
Диапазон измерения | 0,3 емк. нагрузка 1,0… 0,3 инд. нагрузка (72,5° емк. нагрузка 0°… 72,5° инд. нагрузка) |
Счетчик энергии (кВт ч) | |
Диапазон измерения | 40 000 кВтч |
Функция Scope (осциллограф) | |
Временная ось, масштаб | 2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс/деление |
Измерение тока: | |
Диапазоны | 10 А / 20 А / 40 А / 100 А; 200 А / 400 А / 1000 А / 2000 А |
Измерение напряжения | |
Диапазоны | 4 В / 10 В / 20 В / 40 В / 100 В; 200 В / 400 В / 1000 В |
Функция измерения пусковых токов | Все измерения для постоянного тока и в диапазоне частот от 15 Гц до 1 кГц |
Диапазоны | 40, 400 и 2000 А |
Память | До 50 изображений экрана и более 150 000 значений отдельных измерений |
Рекомендуемые принадлежности | ||||
Fluke TLK291 Набор измерительных щупов с предохранителями |
Fluke TP220 Модульные щупы | Fluke AC220 Модульные зажимы | Fluke TP1 Комплекты измерительных щупов |
Fluke C550 Сумка для инструмента |
