Карманный осциллограф МЕГЕОН 15004

Артикул: 1-383298

  • Полоса пропускания: от 0 до 8 МГц
  • Максимальная частота дискретизации: 1М выборок/с
  • Количество каналов: 4 канала (2 аналоговых A,B канала и 2 цифровых C,D канала)
  • Габаритные размеры: 100x60x15 мм
  • Вес: 125 г

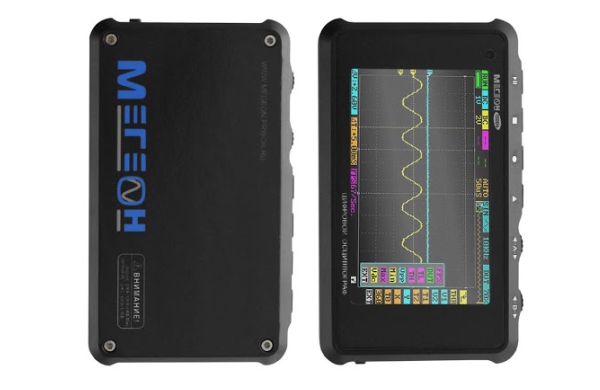

МЕГЕОН 15004 - это портативный цифровой четырёхканальный осциллограф на базе 32-битной платформы ARM Cortex-M3, предназначенный для решения инженерных задач общего назначения. Использование ПЛИС (программируемая логическая интегральная среда), и внешнего АЦП (аналого-цифровой преобразователь) позволяет значительно увеличить скорость обработки данных. Прибор имеет дисплей 320х240 точек, mini-USB порт и встроенный диск размером 2 МБ для хранения осциллограмм.

Особенности

  • 4 канала (2 аналоговых A,B канала и 2 цифровых C,D канала)
  • Встроенный многофункциональный генератор
  • В комплекте 2 пробника
  • Полоса пропускания до 8 МГц
  • 72 Мвыб/сек для всех аналоговых каналов
  • Разрядность АЦП - 8 бит
  • Длина записи осциллограммы на любом канале до 4096 точек
  • До 5 часов работы без подзарядки
  • Математические функции
  • Настраиваемые измерители
  • Зарядка от USB
  • Большое количество настроек
  • Подключение к компьютеру
  • Оранжевый – горизонтальная развёртка
  • Белый – скрытие курсора, (системный индикатор)

Технические характеристики

Параметр Значение
Процессор ARM Cortex M3
Система ввода-вывода и управления FPGA
Полоса пропускания 0…8 МГц
Аналоговые каналы Количество, обозначение 2 (А, В)
Макс. напряжение при «х1»

± 40Вп-п

Макс. напряжение при «х10»

± 400Вп-п

Цифровые каналы Количество, обозначение 2 (C, D)
Уровни напряжения 0…2,4В – логический «0», 3…15 – логическая «1»
Вертикальная чувствительность каналов А и В

20мВ…10В/Дел с шагом 1-2-5 (х1)

0,2В…100В/Дел с шагом 1-2-5 (х10)

Вертикальная чувствительность каналов С и D 0…15В фиксированная (CMOS, TTL)
Тип входов А и В Открытый, закрытый
Тип входов C и D Открытый
Вертикальное разрешение каналов А и В 8 бит
Частота выборки 30 выб/с…72Мвыб/с
Объём памяти для хранения осциллограмм 2Мб внутренняя память, (при подключении к компьютеру работает как съёмный USB-диск)
Сохраняемая длина осциллограммы 360…4096 точек
Формат сохраняемых данных Bmp, Dat, Buf, Csv
Автоматические настраиваемые измерители 8 измерителей, выбор из 12 параметров у каждого
Фиксированные измерители 2 (амплитуда и время между курсорами)
Горизонтальная развёртка 100нс…1с с шагом 1-2-5
Режим запуска триггера Автоматический(auto), стандартный(norm),одиночный(singl), медленный(none), сканирование(scan)
Тип запуска триггера
  • Запуск по восходящему фронту,
  • Запуск по нисходящему фронту,
  • Уровень сигнала больше, чем уровень триггера
  • Уровень сигнала меньше, чем уровень триггера
  • Длительность отрицательного импульса меньше триггера
  • Длительность отрицательного импульса больше триггера
  • Длительность положительного импульса меньше триггера
  • Длительность положительного импульса больше триггера
Источник запуска триггера Каналы A,B,C,D
Уровень запуска триггера - 3,8…3,8В с шагом 40мВ
Встроенный генератор Меандр

10Гц…2МГц с шагом 1, 2, 5, далее 4, 6, 8 МГц, амплитуда ≈ 2,8Вп-п скважность 10…90%

Синусоида

10Гц…20кГц с шагом 1-2-5 амплитуда ≈ 2,8Вп-п

Пила
Треугольник
Питание Встроенный Li-ion аккумулятор до 5-ти часов НР, mini-USB порт
Габаритные размеры без упаковки 100 х 60 х 15 мм
Габаритные размеры с упаковкой 190 х 117 х 45 мм
Вес без упаковки 125 г (с аккумулятором)
Вес с упаковкой 286 г
Условия эксплуатации 5…40˚С; 10…80% ОВ, 40…50˚С; 10…60% ОВ
Условия хранения и транспортировки -20…60˚С; 10…85% ОВ

НР – непрерывной работы,

ОВ – относительная влажность

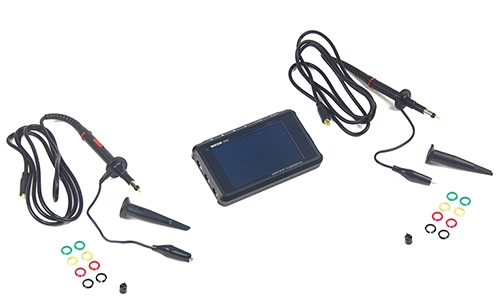

Комплект поставки

  • Осциллограф МЕГЕОН 15004 – 1 шт.
  • Пробник измерительный – 2шт.
  • Руководство по эксплуатации – 1шт.
  • Гарантийный талон – 1шт.
