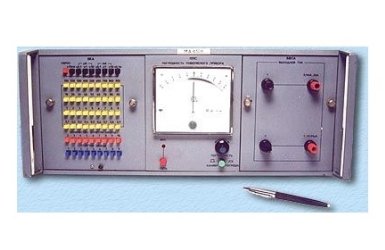

Калибратор МА4304
Установка измерительная типа МА4304 с универсальным блоком коммутации предназначенная для воспроизведения единиц силы переменного тока, передачи их аналоговым измерительным приборам в процессе их поверки, и индикации значения приведенной погрешности поверяемых приборов.
В основу работы калибратора положен принцип автоматического регулирования тока на выходе калибратора управляющим напряжением в зависимости от отклонения выходного тока от заданного.
Рабочие климатические условия: группа 2 ГОСТ 22261-82, исполнение УХЛ4.1 ГОСТ 15150-69, температура окружающего воздуха: от 10 °С до 35 °С, относительная влажность воздуха 80 % при 25 °С, атмосферное давление: 84 ... 106,7 кПа (630 ... 800 мм рт. ст).
Калибратор обеспечивает воспроизведение калиброванных значений силы переменного тока в нормальных условиях применения, а также индикацию значений приведенных погрешностей поверяемых приборов в пределах ± 5 %.
| Технические характеристики | ||||
| Обозначение поддиапазона воспроизведения силы тока | Пределы устанавливаемых значений силы тока в поддиапазонах, А Iнач...Iкон | Дискретность воспроизведения значений силы тока, А | Пределы допускаемого значения основной погрешности*, % | Максимальное напряжение в нагрузке, В |
| х 10 нА | 10-6 ... 9,999×10-6 | 10-9 | ± 0,2 | 1,0 |
| х 0,1 мкА | 10-5 ... 99,99×10-6 | 10-8 | ± 0,2 | 3,0 |
| х 1 мкА | 10-4 ... 0,9999×10-3 | 10-7 | ± 0,1 | 3,0 |
| х 10 мкА | 10-3 ... 9,999×10-3 | 10-6 | ± 0,1 | 3,0 |
| х 0,1 мА | 10-2 ... 99,99×10-3 | 10-5 | ± 0,1 | 3,0 |
| х 1 мА | 10-1 ... 0,9999 | 10-4 | ± 0,1 | 2,0 |
| х 10 мА | 1 ... 9,999 | 10-3 | ± 0,2 | 1,5 |
| х 0,1 А | 10 ... 30,00 | 10-2 | ± 0,2 | 1,0 |
* При воспроизведении размеров единиц силы тока с помощью переключателей на наборном поле нормируется относительная погрешность калибратора, при включении переключателя ОТМЕТКИ ШКАЛЫ - приведенная, при этом нормирующим значением является значение, установленное на наборном поле.
ПАРАМЕТРЫ
• Время установления воспроизводимых значений не более, с 2
• Время установления рабочего режима калибратора не более, мин 30
• Продолжительность непрерывной работы не более, час 16
• Максимальная потребляемая мощность, ВА 250
• Масса не более, кг 30
• Размеры, мм 485х510х215
