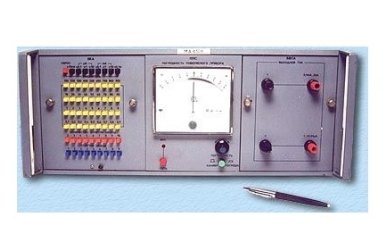

Калибратор МВ4305
Установка измерительная типа МВ4305 с универсальным блоком коммутации предназначенная для воспроизведения единиц напряжения переменного тока, передачи их аналоговым измерительным приборам в процессе их поверки, и индикации значения приведенной погрешности поверяемых приборов.
В основу работы калибратора положен принцип автоматического регулирования напряжения на выходе калибратора управляющим напряжением в зависимости от отклонения выходного напряжения от заданного.
Рабочие климатические условия: группа 2 ГОСТ 22261-82, исполнение УХЛ4.1 ГОСТ 15150-69, температура окружающего воздуха: от 10 °С до 35 °С, относительная влажность воздуха 80 % при 25 °С, атмосферное давление: 84 ... 106,7 кПа (630 ... 800 мм рт. ст).
Калибратор обеспечивает воспроизведение калиброванных значений напряжения переменного тока в нормальных условиях применения, а также индикацию значений приведенных погрешностей поверяемых приборов в пределах ± 5 %.
| Технические характеристики | ||||
| Обозначение поддиапазона воспроизведения силы тока | Пределы устанавливаемых значений силы тока в поддиапазонах, А Iнач...Iкон | Дискретность воспроизведения значений силы тока, А | Пределы допускаемого значения основной погрешности*, % | Максимальное напряжение в нагрузке, В |
| х 10 мкВ | 110-3 ... 9,999×10-3 | 10-6 | ± 0,2 | 0,1 |
| х 0,1 мВ | 10-2 ... 99,99×10-2 | 10-6 | ± 0,2 | 1 |
| х 1 мВ | 10-1 ... 0,9999 | 10-5 | ± 0,2 | 10 |
| х 10 мВ | 1 ... 9,999 | 10-4 | ± 0,1 | 100 |
| х 0,1 В | 10 ... 99,99 | 10-2 | ± 0,1 | 100 |
| х 1 В | 100> ... 999,9 | 10-1 | ± 0,1 | 10 |
| х 10 В | 1000 ... 1500 | 1 | ± 0,2 | 10 |
* При воспроизведении размеров единиц силы тока с помощью переключателей на наборном поле нормируется относительная погрешность калибратора, при включении переключателя ОТМЕТКИ ШКАЛЫ - приведенная, при этом нормирующим значением является значение, установленное на наборном поле.
ПАРАМЕТРЫ
• Время установления воспроизводимых значений не более, с 2
• Время установления рабочего режима калибратора не более, мин 30
• Продолжительность непрерывной работы не более, час 16
• Максимальная потребляемая мощность, ВА 250
• Масса не более, кг 30
• Размеры, мм 485х510х215
