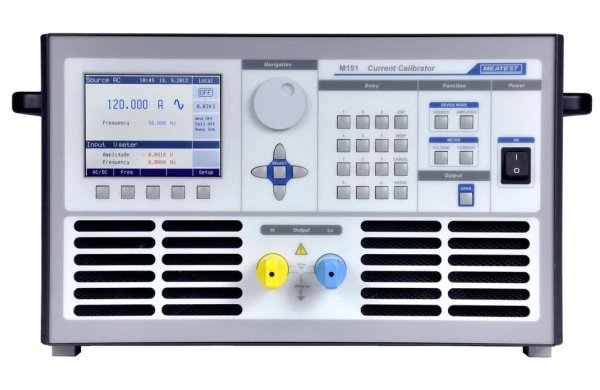

Калибратор больших токов Meatest M-151

Артикул: 1-374324

  • Выходной диапазон AC/DC: от 8 мА до 120 А.
  • Разрешение по току: 5,5 цифр.
  • Частота: от 15 Гц до 1 кГц.
  • Наилучшая точность: 0,035%.
  • Напряжение на нагрузке: 5 В при 120 А.
  • Встроенный мультиметр AC/DC: 20 В/200 мА/10 кГц.
  • Расширение диапазона до 3000 А при помощи катушки на 25 витков.
  • Удаленное управление через интерфейс RS-232 или IEEE488.

Калибратор тока M-151 компании Meatest обеспечивает генерацию постоянного и переменного тока до 120 А с точность порядка 0,035%. Он может использоваться для калибровки амперметров или как стабильный источник тока для точных измерений.

Области применения:

  • измерители мощности и энергии;
  • анализаторы качества электроэнергии;
  • клещевые измерители высокого тока;
  • испытания реле и автоматов;
  • токовые шунты, пробники.

Возможности и производительность:

  • Выходной диапазон AC/DC: от 8 мА до 120 А.
  • Разрешение по току: 5,5 цифр.
  • Частота: от 15 Гц до 1 кГц.
  • Наилучшая точность: 0,035%.
  • Напряжение на нагрузке: 5 В при 120 А.
  • Встроенный мультиметр AC/DC: 20 В/200 мА/10 кГц.
  • Расширение диапазона до 3000 А при помощи катушки на 25 витков.
  • Удаленное управление через интерфейс RS-232 или IEEE488.

Технические характеристики

Суммарный диапазон от 8 мА до 120 А
Разрешение по току 5,5 цифр
Частотный диапазон DC, от 15 Гц до 1000 Гц
Погрешность частоты 0,005%
Разрешение по частоте 0,001 Гц
Синхронизация частоты внутренняя, внешняя, от питания
Имитация коэффициента усиления
0,5–10 А/В (усилитель управляемый напряжением)
50–1000 A/A (усилитель тока)
Искажение формы <0,1%
Развязка выходных клемм до 450 В пик по отношению к земле
Время прогрева 15 мин
Рабочая температура +5…40 °С
Температура хранения –10…+55°С, при относительной влажности <90%
Номинальная температура +20°С…+26°С
Температурный коэффициент 0,1?/°С (для диапазона +13…21 °С и +25…33 °С)
Питание 115/230 В -50/60 Гц
Класс безопасности 1 в соответствии с EN61010
Габаритные размеры (Ш?В?Г) 538?283?540 мм
Масса 42 кг

Погрешность

Диапазон % от значения + % от диапазона Максимальное напряжение, В % от значения + % от диапазона Максимальное напряжение, В
DC 15–40 Гц
70–1000 Гц
40–70 Гц 15–400 Гц 400–1000 Гц
0,008000–0,300000 A 0,025 + 0,01 8 0,03 + 0,02 0,025 + 0,01 5,5 3,5
0,30001–1,00000 A 0,025 + 0,01 8 0,03 + 0,02 0,025 + 0,01 5,5 3,5
1,00001–2,00000 A 0,025 + 0,01 8 0,03 + 0,02 0,025 + 0,01 5,5 3,5
2,00001–5,00000 A 0,025 + 0,01 5 0,03 + 0,02 0,025 + 0,01 3,5 3,5
5,0001–10,0000 A 0,03 + 0,015 5 0,04 + 0,02 0,03 + 0,015 3,5 3,5
10,0001–30,0000 A 0,035 + 0,015 5 0,05 + 0,02 0,035 + 0,015 3,5 3,5
30,0001–60,0000 A 0,035 + 0,015 5 0,05 + 0,02 0,035 + 0,015 3,5 3,5
60,0001–120,000 A 0,035 + 0,015 5 0,05 + 0,02 0,035 + 0,015 3,5 3,5

Погрешность встроенного мультиметра

Функция Полный диапазон Погрешность Разрешение/диапазон
Напряжение АС 0–20 В 0,02% + 0,02% 100 мВ/20 В
Напряжение АС>1 кГц 0–20 В 0,05% + 0,05% 100 мВ/20 В
Напряжение DC (0±20) В 0,01% + 0,01% 100 мВ/20 В
Ток АС 0–200 мА 0,02% + 0,02% 1 мкА/200 мА
Ток АС >1 кГц 0–200 мА 0,05% + 0,05% 1 мкА/200 мА
Ток DC (0±200) мА 0,01% + 0,01% 1 мкА/200 мА
Частота От 1 Гц до 10 кГц 0,005% От 10 мкГц до 0,1 Гц

Информация для заказа

Комплект поставки:

  • Калибратор тока.
  • Шнур питания.
  • Запасной предохранитель.
  • Руководство пользователя.
  • Сертификат первичной калибровки.
  • Кабель RS-232.

Дополнительные принадлежности:

  • 151-25 — токовая катушка на 25 витков;
  • кабель GPIB, 2 м;
  • CALIBER — универсальное ПО для калибровочного процесса;
  • адаптер RS-232 на USB.
