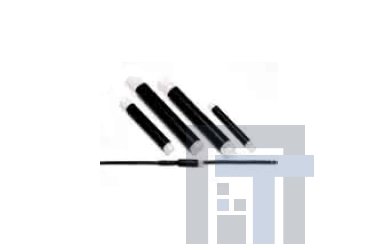

| Изолирующие соединительные муфты холодной усадки 3М Серия 842х-х Назначение Изолирующие соединительные муфты холодной усадки 3M™ представляют собой открытые с двух концов трубки из резины, которые при изготовлении расширяются и натягиваются на удаляемый корд. Этот корд удаляется после установки муфты на линейном соединении, контакте вывода и т. д., после чего муфта садится, образуя герметичное уплотнение и обеспечивая электрическую изоляцию. Муфты серии 8420 предназначены для: • Первичной изоляции соединений всех проводов и кабелей со сплошной изоляцией из диэлектрика (резина и пластик), работающих под напряжением до 1000 В • Подземных и погружных кабелей • Для работы внутри и вне помещений • Механической защиты и гидроизоляции высоковольтных соединителей и контактов с воздушной изоляцией, например, наконечников силовых кабелей при подключении к шинам • Изоляции соединений вторичных цепей, медных или алюминиевых проводов • Передислокации коммуникаций • Ремонта кабелей подземной прокладки • Ремонта оболочек • Защиты линий связи от воздействий среды и другие применения, не относящиеся кэлектротехнике • Изоляции переходных соединений Преимущества • Простая установка, не требующая инструмента • Пригодность для широкого диапазона типоразмеров кабелей • Не требует нагрева • Хорошая термостойкость • Герметичность уплотнения, сохраняющего упругость и усилие сжатия в течение срока эксплуатации • Превосходные электрические свойства во влажных условиях • Улучшенная, упрочненная композиция резины • Водостойкость Соответствует требованиям водостойкости стандарта ANSI C119.1 • Не требует мастики или ленты для герметизации • Устойчивость к грибкам • Устойчивость к кислотам и щелочам • Устойчивость к озону Примечание Изолирующая муфта сделана из резины EPDM, не содержащей хлоридов и серы. Предусмотрено шесть типовых размеров диаметров для кабелей на 1000 В сортамента от 16 мм2 и выше для медных и алюминиевых проводов. Для продления срока службы изделий, постоянно подвергающихся действию интенсивного ультрафиолетового излучения, их следует обернуть виниловой лентой Scotch® Super 33+ или силиконовой лентой Scotch® 70. |
| Характеристики | |||
| Номер изделия | Типоразмеры проводов сортамента AWG и Kcmil |
Диапазон применения муфты (минимум – максимум)* дюймы (мм) |
Длина нерастянутой муфты дюймы (мм) |
| 84 23–6 | 6 – 4 | 0.31 – 0.56 (7,80 – 14,3) | 6.0 (152) |
| 84 24–8** | 10 – 1/0 | 0.10 – 0.82 (2,54 – 20,9) | 8.0 (203) |
| 84 25–8 | 2 – 1/0 | 0.40 – 0.82 (10,1 – 20,9) | 8.0 (203) |
| 84 26–9 84 26–11 |
2/0 – 250 2/0 – 250 |
0.55 – 1.18 (13,9 – 30,1) 0.55 – 1.18 (13,9 – 30,1) |
9.0 (229) 11.0 (279 ) |
| 84 27–6*** 84 27–12 84 27–16 |
— 250 – 400 250 – 400 |
0.67 – 1.38 (16,8 – 35 ,1) 0.67 – 1.38 (16,8 – 35 ,1) 0.67 – 1.38 (16,8 – 35 ,1) |
6.0 (152) 12.0 (305) 16.0 (406) |
| 84 28–6*** 84 28–12 84 28–18 |
— 45 0 – 800 45 0 – 800 |
0.95 – 1.94 (24,0 – 49 ,3) 0.95 – 1.94 (24,0 – 49 ,3) 0.95 – 1.94 (24,0 – 49 ,3) |
6.0 (152) 12.0 (305) 18.0 (457 ) |
| 84 29–6*** 84 29–9**** 84 29–12 84 29–18 |
— 900 – 1000 900 – 1000 900 – 1000 |
1.27 – 2.67 (32,2 – 67 ,8) 1.27 – 2.67 (32,2 – 67 ,8) 1.27 – 2.67 (32,2 – 67 ,8) 1.27 – 2.67 (32,2 – 67 ,8) |
6.0 (152) 9.0 (229) 12.0 (305) 18.0 (457 ) |
| 843 0–9*** 843 0–18 |
— 1250 – 2000 |
1.68 – 3.69 (42,6 – 93 ,7) 1.68 – 3.69 (42,6 – 93 ,7) |
9.0 (229) 18.0 (457 ) |
* Минимум = минимальный диаметр применения. Максимум = максимальный диаметр применения.
** Изделие содержит переходники, расширяющие диапазон (без переходников диапазоны 8424–8/8425–8 совпадают).
*** Основное применение: герметизация кабельных наконечников, соединений проводников и мест отвода из многожильных кабелей.
**** Максимальная длина соединителя – 5,625 дюйма (если нужна более длинная, следует выбрать из 8429–12/8429–18).
| Важное замечание: Для окончательного выбора муфты используйте диаметр оболочки/изоляции и внешний диаметр соединителя. Если Вам требуется специальный размер трубки – обратитесь к представителю компании 3М. |
