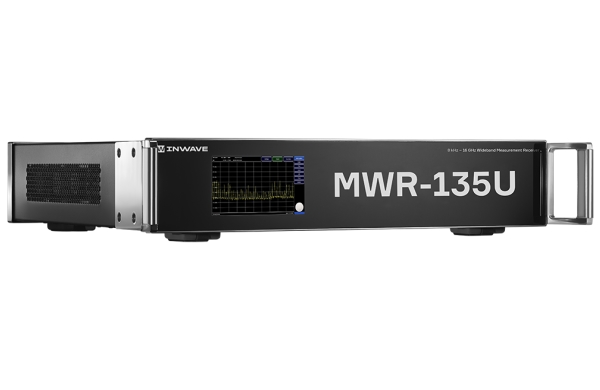

Измерительный приемник INWAVE MWR-135U

Артикул: 1-386166

  • Диапазон рабочих частот: 8 кГц-4 | 8.5 | 10 | 13.5 ГГц (опции)
  • Максимальная полоса: 260 МГц
  • Скорость сканирования: 28 ГГц/с
  • Уровень фазовых шумов: -139дБн/Гц (-132дБн/Гц), несущая 1 ГГ

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам

Характеристики

ТОРГОВАЯ МАРКА

INWAVE

ГОСРЕЕСТР

НЕТ

СТРАНА ПРОИЗВОДИТЕЛЬ

РОССИЯ

ДИАПАЗОН ЧАСТОТ

8 КГЦ – 4 | 8.5 |10 | 13.5 ГГЦ (ОПЦИИ)

ЧУВСТВИТЕЛЬНОСТЬ ПРИ 25°C, 1 ГГЦ

-163 ДБМ/ГЦ

ИЗБИРАТЕЛЬНОСТЬ

90 ДБ

ДИНАМИЧЕСКИЙ ДИАПАЗОН

147 ДБ

ТОЧКА КОМПРЕССИИ 1 ДБ ПО ВХОДУ, ПРИ ВЫКЛЮЧЕННОМ ВХОДНОМ АТТЕНЮАТОРЕ

-13 ДБМ

ДИАПАЗОН ОСЛАБЛЕНИЯ АТТЕНЮАТОРА (СТАНДАРТ. КОМПЛ.)

0 .. 31.5 ДБ, ШАГ 0.5

КОЭФФИЦИЕНТ ШУМА АКТИВНОЙ ЧАСТИ

8 ДБ

ФАЗОВЫЙ ШУМ НА ЧАСТОТЕ 1 ГГЦ С ОТСТРОЙКОЙ 10 КГЦ

-139 ДБН/ГЦ

СКОРОСТЬ СКАНИРОВАНИЯ ПРИ СПЕКТРАЛЬНОМ РАЗРЕШЕНИИ 100 КГЦ

28 ГГЦ/С

ЧИСЛО КАНАЛОВ

2

МАКСИМАЛЬНАЯ ПОЛОСА ПРИЕМА

260 МГЦ

МАКСИМАЛЬНАЯ ПОЛОСА АНАЛИЗА СПЕКТРА РЕАЛЬНОГО ВРЕМЕНИ ПРИ СПЕКТРАЛЬНОМ РАЗРЕШЕНИИ 100 КГЦ

260 МГЦ

МИНИМАЛЬНАЯ ПОЛОСА РАЗРЕШЕНИЯ

0.1 ГЦ

ОБЪЕМ ВНУТРЕННЕЙ ПАМЯТИ

2 ГБ (67108864 ОТСЧЕТОВ)

ИНТЕРФЕЙС

10 ГБИТ/С ETHERNET (SFP+)

ФОРМАТ ВЫВОДА ДАННЫХ

ВЕЩЕСТВЕННЫЙ СПЕКТР (ДБМ) КОМПЛЕКСНЫЙ СПЕКТР ВРЕМЕННАЯ ВЫБОРКА (I/Q)

Опции

  • Диапазон рабочих частот 8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)
  • MWR-OCXO Термостатированный опорный генератор (OCXO)
  • MWR-RB Рубидиевый опорный генератор
  • MWR-RB-ENH Улучшенный рубидиевый опорный генератор
  • MWR-ULPN Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
  • MWR-SW Антенный переключатель (2 канала)
  • MWR-DDR DDR-память объемом 2 Гб с максимальной полосой записи 130 МГц
  • MWR-DDR+ DDR-память объемом 2 Гб с максимальной полосой записи 260 МГц
  • MWR-EMI Набор ЭМИ фильтров
  • MWR-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
  • MWR-SFP Удаленное управление, скорость интерфейса 1 Гбит/с (SFP)
  • MWR-SFP+ Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+)
  • MWR-RT Анализ спектра в реальном времени
  • MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
  • MWR-AMFM Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход Line Out
  • MWR-PN Измерение фазовых шумов
  • MWR-UPR Доступ пользователя к программированию ПЛИС
