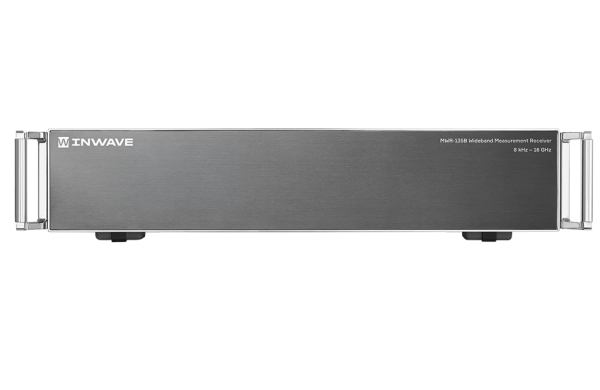

Измерительный приемник INWAVE MWR-135B

Артикул: 1-386165

  • Диапазон рабочих частот: 8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)
  • Максимальная полоса приема: 260 МГц
  • Уровень фазовых шумов: -109 дБн/Гц (-107 дБн/Гц), несущая 1 ГГц
  • Скорость сканирования: 23 ГГц/сек,180 ГГц/сек (опции)

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам

Характеристики

ТОРГОВАЯ МАРКА

INWAVE

ГОСРЕЕСТР

НЕТ

СТРАНА ПРОИЗВОДИТЕЛЬ

РОССИЯ

ДИАПАЗОН ЧАСТОТ

8 КГЦ – 4 | 8.5 |10 | 13.5 ГГЦ (ОПЦИИ)

ЧУВСТВИТЕЛЬНОСТЬ ПРИ 25°C, 1 ГГЦ

-163 ДБМ/ГЦ

ИЗБИРАТЕЛЬНОСТЬ

85 ДБ

ДИНАМИЧЕСКИЙ ДИАПАЗОН

147 ДБ

ТОЧКА КОМПРЕССИИ 1 ДБ ПО ВХОДУ, ПРИ ВЫКЛЮЧЕННОМ ВХОДНОМ АТТЕНЮАТОРЕ

-13 ДБМ

ДИАПАЗОН ОСЛАБЛЕНИЯ АТТЕНЮАТОРА (СТАНДАРТ. КОМПЛ.)

0 .. 31.5 ДБ, ШАГ 0.5

КОЭФФИЦИЕНТ ШУМА АКТИВНОЙ ЧАСТИ

8 ДБ

ФАЗОВЫЙ ШУМ НА ЧАСТОТЕ 1 ГГЦ С ОТСТРОЙКОЙ 10 КГЦ

-107 ДБН/ГЦ

СКОРОСТЬ СКАНИРОВАНИЯ ПРИ СПЕКТРАЛЬНОМ РАЗРЕШЕНИИ 100 КГЦ

23 ГГЦ/С

ЧИСЛО КАНАЛОВ

2

МАКСИМАЛЬНАЯ ПОЛОСА ПРИЕМА

260 МГЦ

ИНТЕРФЕЙС

10 ГБИТ/С ETHERNET (SFP+)

ФОРМАТ ВЫВОДА ДАННЫХ

ВЕЩЕСТВЕННЫЙ СПЕКТР (ДБМ)КОМПЛЕКСНЫЙ СПЕКТР ВРЕМЕННАЯ ВЫБОРКА (I/Q)

Опции

  • MWR-OCXO Термостатированный опорный генератор (OCXO)
  • MWR-SW Антенный переключатель (2 канала)
  • MWR-RC Удаленное управление
  • MWR-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
  • MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
