Измерительная рупорная антенна СКАРД-Электроникс П6-135

Артикул: 1-363265

  • Предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 75,0 до 110,0 ГГц.
  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-135 как передающую антенну, в вариантах комплектации П6-135-1 и П6-135-2.

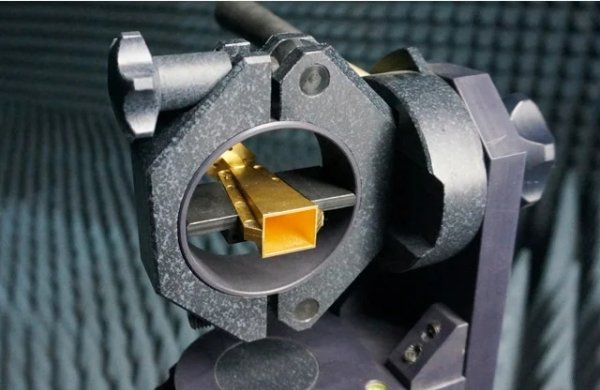

Измерительная рупорная антенна П6-135 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 75,0 до 110,0 ГГц.  Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 2,54х1,27 мм. (стандарт WR10/RG-359/U).  Имеет два базовых варианта комплектации П6-135-1 и П6-135-3 в соответствии с используемыми потребителем типовыми оконечными устройствами.

Рекомендована для метрологических приложений и экспериментальных исследований

  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-135 как передающую антенну, в вариантах комплектации П6-135-1 и П6-135-2.
  • Может использоваться в системах оценки ЭМС и ПЭМИН.
  • Поставляется с калибровочным сертификатом.

Вариант комплектации П6-135-1 – рекомендован для использования с оконечными приборами имеющими  волноводный вход в соответствии со стандартом ГОСТ13317-89 или приборами имеющими волноводный вход стандарта WR10/RG-359/U. Комплект включает в себя рупорную антенну П6-135 диапазона 75,0-110,0 ГГц, волноводный переход с сечения 2,54х1,27 мм  к сечению 2,4х1,2 мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.

Вариант комплектации П6-135-2 – рекомендован для использования с оконечными приборами имеющими  коаксиальный вход V-типа и обеспечивающих измерения в диапазоне частот 75,0-110,0 ГГц,.  Комплект включает в себя рупорную антенну П6-135 диапазона 75,0-110,0 ГГц,, коаксиально-волноводный переход с сечения мм  2,54х1,27 на коаксиал 1мм, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.



Технические характеристики антенны П6-135:
Диапазон частот, ГГц 75 – 110
Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 19,8
Расширенная неопределенность измерения эффективной площади и коэффициента усиления (коэффициента охвата =2), дБ ± 0,9
КСВН типовое 1,5
Поляризация линейная
Тип СВЧ соединителя волновод
Габаритные размеры (с учетом крепежного кольца), мм ⌀88×75
Масса 0,10 кг
Диапазон рабочих температур -40 +50 С
