Измерительная рупорная антенна СКАРД-Электроникс П6-133

Артикул: 1-363263

  • Предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 40,0 до 60,0 ГГц.
  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-133 как передающую антенну, в вариантах комплектации П6-133-1 и П6-133-2.

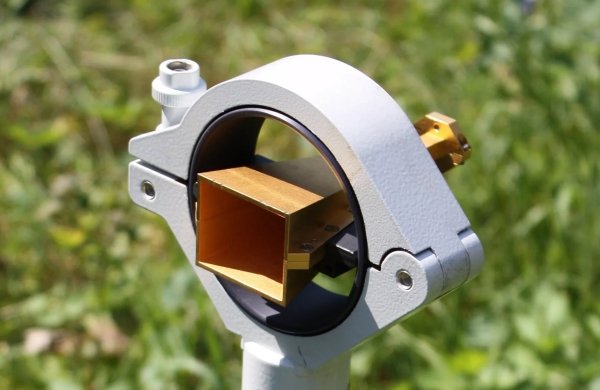

Измерительная рупорная антенна П6-133 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 40,0 до 60,0 ГГц.  Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 4,77 х 2,38 мм. (стандарт WR19/RG-358/U).  Имеет два базовых варианта комплектации П6-133-1 и П6-133-2 в соответствии с используемыми потребителем типовыми оконечными устройствами.

Рекомендована для метрологических приложений и экспериментальных исследований.

  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-133 как передающую антенну, в вариантах комплектации П6-133-1 и П6-133-2.
  • Может использоваться в системах оценки ЭМС и ПЭМИН.
  • Поставляется с калибровочным сертификатом.

Вариант комплектации П6-133-1 – рекомендован для использования с оконечными приборами имеющими  волноводный вход в соответствии со стандартом ГОСТ13317-89 или приборами имеющими волноводный вход стандарта WR19/RG-358/U. Комплект включает в себя рупорную антенну П6-133 диапазона 40,0-60,0 ГГц, волноводный переход с сечения 4,77х2,38 мм  к сечению 5,2х2,6 мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.

Вариант комплектации П6-133-2 – рекомендован для использования с оконечными приборами имеющими  коаксиальный вход V-типа и обеспечивающих измерения в диапазоне частот 40,0-60,0 ГГц.  Комплект включает в себя рупорную антенну П6-133 диапазона 40,0-60,0 ГГц, коаксиально-волноводный переход с сечения мм  4,77х2,38 мм на коаксиал V-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.





Технические характеристики антенны П6-133:
Диапазон частот, ГГц 40 – 60
Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 22,9
Расширенная неопределенность измерения эффективной площади и коэффициента усиления (коэффициента охвата =2), дБ ± 0,8
КСВН типовое 1,5
Поляризация линейная
Тип СВЧ соединителя волновод
Габаритные размеры (с учетом крепежного кольца), мм ⌀88×152
Масса 0,20 кг
Диапазон рабочих температур -40 +50 С
